Propiedades
| Versión | Borne de distribuidor de potencial, Conexión brida-tornillo, negro, 95 mm², 232 A, 1000 V, Número de conexiones: 5, Número de pisos: 1, TS 35, Placa de montaje, V-0, Wemid |
| Código | 2730320000 |

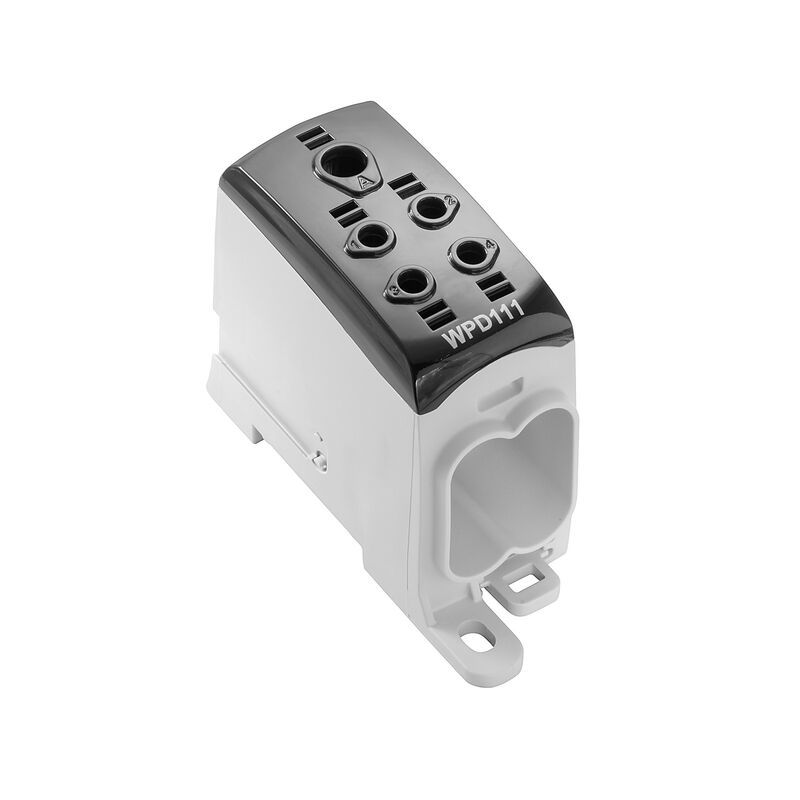

| Tipo | WPD 111 1X95/4X35 BK |
| GTIN (EAN) | 4050118844948 |
| Cantidad | 1 Pieza |
| Profundidad | 69,4 mm |
| Profundidad (pulgadas) | 2,732 inch |
| Altura | 105 mm |
| Altura (pulgadas) | 4,134 inch |
| Anchura | 36,6 mm |
| Anchura (pulgadas) | 1,441 inch |
| Peso neto | 240 g |
| Temperatura de almacenamiento | -25 °C...55 °C |
| Temperatura permanete de trabajo, min. | -50 °C |
| Temperatura permanete de trabajo, max. | 130 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| Material | Wemid |
| Color | negro |
| Grado inflamabilidad según UL 94 | V-0 |
| Versión | Conexión brida-tornillo |
| Tapa final obligatoria | No |
| Número de potenciales | 1 |
| Número de pisos | 1 |
| Número de puntos de embornado por piso | 5 |
| Pisos internos puenteados | No |
| Carril |
TS 35
Placa de montaje |
| Función N | No |
| Función PE | No |
| Función PEN | No |
| enclavable | Sí |
| Lados abiertos | cerrado |
| Tipo de montaje |
enclavado
Montaje directo |
| Versión a prueba de explosivos | RAL 7001 |
| Tipo de conexión, conexión adicional | Conexión brida-tornillo |
| Dirección de conexión | lateral |
| Número de conexiones | 5 |
| Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx. | 70 mm² |
| Sección del conductor, semirrígido, máx. | 95 mm² |
| Sección transversal de conductor, núcleo rígido, máx. | 95 mm² |
| Tipo de conexión | Conexión brida-tornillo |
| Tipo de conexión 2 | Conexión brida-tornillo |
| Carril |
TS 35
Placa de montaje |
| Normas | IEC 60947-7-1 |
| Número de polos | 1 |
| Sección nominal | 95 mm² |
| Tensión nominal | 1.000 V |
| Tensión nominal AC | 1.000 V |
| Tensión nominal DC | 1.500 V |
| Intensidad nominal | 232 A |
| Normas | IEC 60947-7-1 |
| Sobretensión de choque nominal | 8 kV |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Núm. de certificación (cURus) | E60693 |
| Información de producto | El conector cumple la clase de inflamabilidad V-2 según UL94. |
| Homologación/certificado/documento de conformidad |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230)
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153698) [UL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_307044) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_252891) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2730320000) |
| Documentación del usuario |
[Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919)
[Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Homologaciones |     |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| Núm. de certificación (cURus) | E60693 |
| N.º de certificado (cULus) | E511333 |
