ZP 2.5/1AN/QV GN
Product image

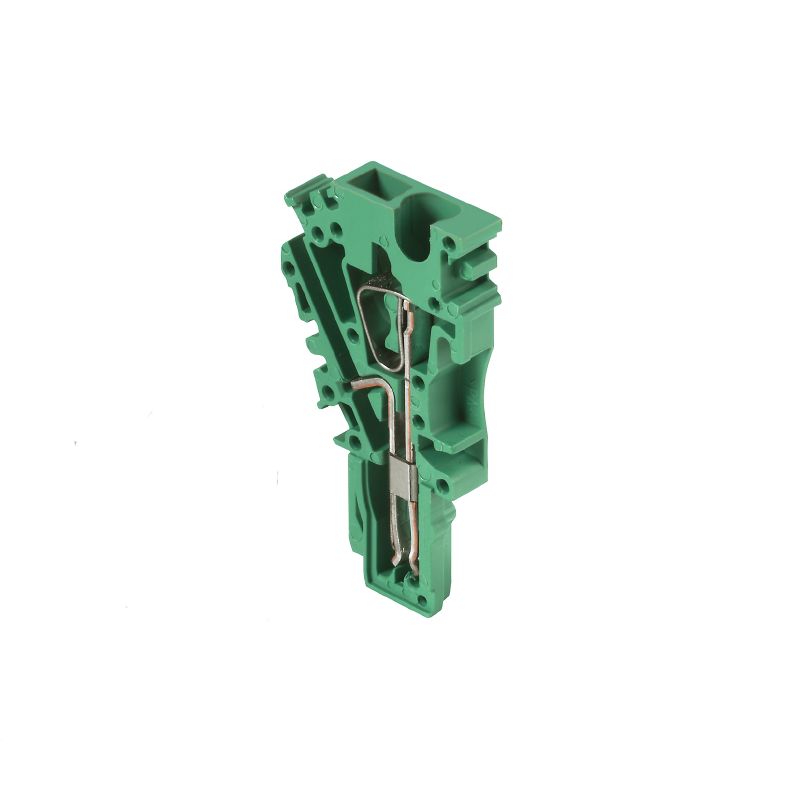

ZP 2.5/1AN/QV GN

Z-시리즈, 플러그인 커넥터, 직접 장착

항목 번호 1007920000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 8 관련 제품 317
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 Additional technical data Klämbara ledare (Märkanslutning) Märkdata enligt CSA 크기 Allmänt 등급 데이터 Märkdata enligt UL 제품 이미지 분류

승인

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

일반 주문 데이터

Utförande
Z-시리즈, 플러그인 커넥터, 직접 장착
Art.nr.
1007920000
Typ
ZP 2.5/1AN/QV GN
GTIN (EAN)
4032248711284
Förp.
50 items

치수 및 중량

Djup
41 mm
깊이 (인치)
1,614 inch
Höjd
23 mm
Bygghöjd (tum)
0,906 inch
Bredd
5,1 mm
폭 (인치)
0,201 inch
Nettovikt
3,238 g

온도

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-50 °C…75 °C
연속 작동 온도, 최소
−50 °C
연속 작동 온도, 최대
120 °C

환경 제품 규정 준수

RoHS-kompatibilitetsstatus
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

자재 데이터

Grundläggande material
Wemid
Färgkod
녹색
Brännbarhetsklass enligt UL 94
V-0

시스템 사양

Utförande
커넥터 세트
점프바
플러그형
텐션 스프링 클램프 결선
Ändplatta krävs
예
Antal potentialer
1
레벨 수
1
레벨당 클램프 지점 개수
1
Nivåer internt överkopplade
아니요
PE-anslutning
아니요

Additional technical data

Monteringsanvisning
Direct mounting
Monteringstyp
Plugged
Öppna sidor
오른쪽

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, min.
0,13 mm²
Anslutningsområde, max.
4 mm²
Anslutningsområde, min.
0,13 mm²
Anslutningsriktning
övre
Anslutningstyp
Stickanslutning
Antal anslutningar
1
Avisoleringslängd
10 mm
Ledararea, entrådig, max.
4 mm²
Ledararea, entrådig, min.
0,13 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,13 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,13 mm²
Ledararea, fintrådig, min.
0,13 mm²
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26

Märkdata enligt CSA

Certifikat-Nr. (cCSAus)
154685-1460993
Ledardiameter max. (cCSAusX)
12 AWG
Ledardiameter, min. (cCSAusX)
26 AWG
Spänning Gr C (cCSAus)
300 V
Spänning Gr D (cCSAus)
600 V
Ström Gr C (cCSAus)
20 A
Ström Gr D (cCSAus)
5 A

크기

TS 35 오프셋
37 mm

Allmänt

Antal poler
1
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 26
Monteringsanvisning
Direct mounting
Normer
In accordance with IEC 60947-7-1

등급 데이터

Märkarea
2,5 mm²
Märkspänning
500 V
Max. spänning för klämfäste och jackbart system
690 V
Märkspänning DC
500 V
Märkström
24 A
Normer
IEC 60947-7-1 규격
IEC 60947-7-x에 따른 체적 저항률
1,33 mΩ
Förlusteffekt enligt IEC 60947-7-x
0,77 W

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
26 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
26 AWG
Spänning grupp C (cURus)
300 V
Spänning grupp D (cURus)
600 V
Ström grupp C (cURus)
20 A
Ström Gruppr D (cURus)
5 A

제품 이미지

Överskrift för figur 02
제품 이미지
이미지 부제목-02
그림과 유사

분류

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
