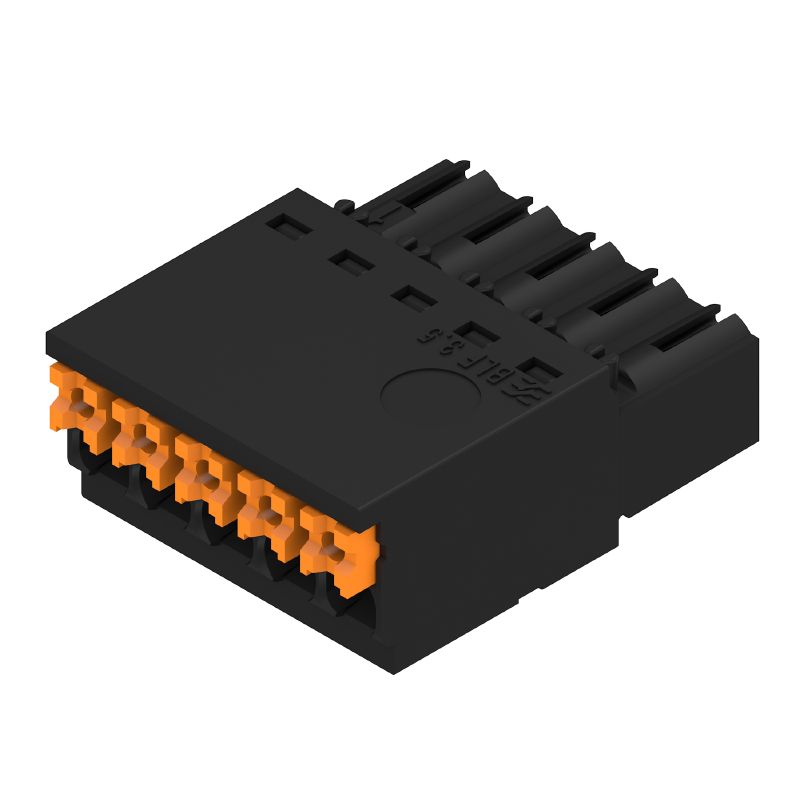

BLF 3.50/05/180 SN BK BX
Изображение изделия
simillar to illustration

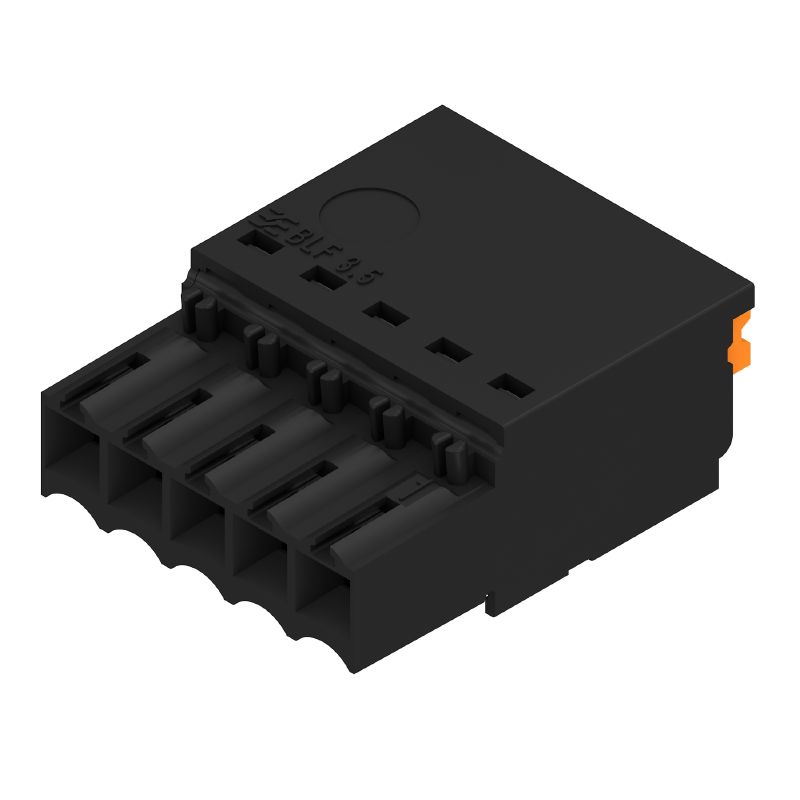

BLF 3.50/05/180 SN BK BX
Изображение изделия
BLF 3.50/05/180 SN BK BX
Dimensional drawing
BLF 3.50/05/180 SN BK BX
Кривая ухудшения параметров
BLF 3.50/05/180 SN BK BX
Кривая ухудшения параметров
BLF 3.50/05/180 SN BK BX
Преимущество изделия
Solid PUSH IN contact
Safe and durable

BLF 3.50/05/180 SN BK BX

Штекерный соединитель печатной платы, Гнездовой разъем, 3.50 mm, Количество полюсов: 5, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 1.5 mm², Ящик

№ продукта 2459310000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Сопрягаемые детали 14 Связанные продукты 33
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Verze
Штекерный соединитель печатной платы, Гнездовой разъем, 3.50 mm, Количество полюсов: 5, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 1.5 mm², Ящик
Best.-Nr.
2459310000
Type
BLF 3.50/05/180 SN BK BX
GTIN (EAN)
4050118474664
Кол.
102 Штука
Продуктное отношение
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Упаковка
Ящик

Размеры и массы

Hloubka
22,7 mm
Глубина (дюймов)
0,894 inch
Höhe
9 mm
Высота (в дюймах)
0,354 inch
Šířka
17,5 mm
Ширина (в дюймах)
0,689 inch
Masa netto
3,5 g

Экологическое соответствие изделия

RoHS-Konformitätsstatus
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Углеродный след продукта
  • Производственный цикл:
    0,184 kg CO2 eq.

Системные параметры

Серия изделия
OMNIMATE Signal — серия BL/SL 3.50
Вид соединения
Полевое соединение
Метод проводного соединения
PUSH IN с исполнительным устройством
Шаг в мм (P)
3,5 mm
Шаг в дюймах (P)
0,138 "
Направление вывода кабеля
180°
Количество полюсов
5
L1 в мм
14 mm
L1 в дюймах
0,551 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
1,5 mm²
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Степень защиты
IP20
в полностью смонтированном состоянии
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Длина зачистки изоляции
8 mm
Допуск на длину снятия изоляции
  • мин.:
    0 mm
  • макс.:
    1 mm
Лезвие отвертки
0,4 x 2,5
Лезвие отвертки стандартное
DIN 5264-A
Циклы коммутации
25
Усилие вставки на полюс, макс.
6 N
Усилие вытягивания на полюс, макс.
6 N

Данные о материалах

Изоляционный материал
PA GF
Цветовой код
черный
Цвет элементов управления
оранжевый
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 400
≤ 600
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-30 °C
Температурный диапазон монтажа, макс.
100 °C

Провода, подходящие для подключения

Anslutningsområde, min.
0,14 mm²
Anslutningsområde, max.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 16
Одножильный, мин. H05(07) V-U
0,14 mm²
Одножильный, макс. H05(07) V-U
1,5 mm²
Гибкий, мин. H05(07) V-K
0,14 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,28 mm²
С наконечником DIN 46 228/4, макс.
1 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,25 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,4 мм x 1,5 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,25 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025760000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,34 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025770000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0690700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9021040000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0463000000
Текст ссылки
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
14,7 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
17,1 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
13,1 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
1 x 1 сек. с 120 A

Номинальные характеристики по CSA

Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования C/CSA)
50 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
10 A
Номинальный ток (группа использования D/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 16
Поперечное сечение подключаемого провода AWG, макс.
AWG 26

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования C/UL 1059)
50 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка
Ящик
Длина VPE
349 mm
VPE с
141 mm
Высота VPE
31 mm

Типовые испытания

Визуальное и размерное испытание
  • Стандарт:
    IEC 60512-1-1:2002-02
  • Испытание:
    контроль размеров
  • Оценивание:
    пройдено
  • Стандарт:
    IEC 60512-1-2:2002-02
  • Испытание:
    проверка веса
  • Оценивание:
    пройдено
  • Стандарт:
    IEC 61984:2001-10, раздел 6.2
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено
Испытание: Прочность маркировки
  • Стандарт:
    IEC 60068-2-70:1995-12, испытание Xb
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, тип материала, дата, часы, сертификация и маркировка UL, сертификация и маркировка CSA, прочность
  • Оценивание:
    доступно
Испытание: Незадействование (невзаимозаменяемость)
  • Стандарт:
    IEC 60512-13-5:2006-02
  • Испытание:
    преднамеренное подключение
  • Оценивание:
    пройдено
  • Испытание:
    Развернуто на 180° без кодирующих элементов
  • Оценивание:
    пройдено
  • Испытание:
    развернуто на 180° с кодирующими элементами
  • Оценивание:
    пройдено
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено
Испытание: Зажимное поперечное сечение
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.1, IEC 60947-1:2011-03, раздел 8.2.4.5.1
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,14 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,14 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Испытание на повреждение из-за случайного ослабления проводов
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.4, в частности, раздел 8.10
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
Испытание на выдергивание
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.5
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено

Важное примечание

IPC-konformitet
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Hinweise

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
