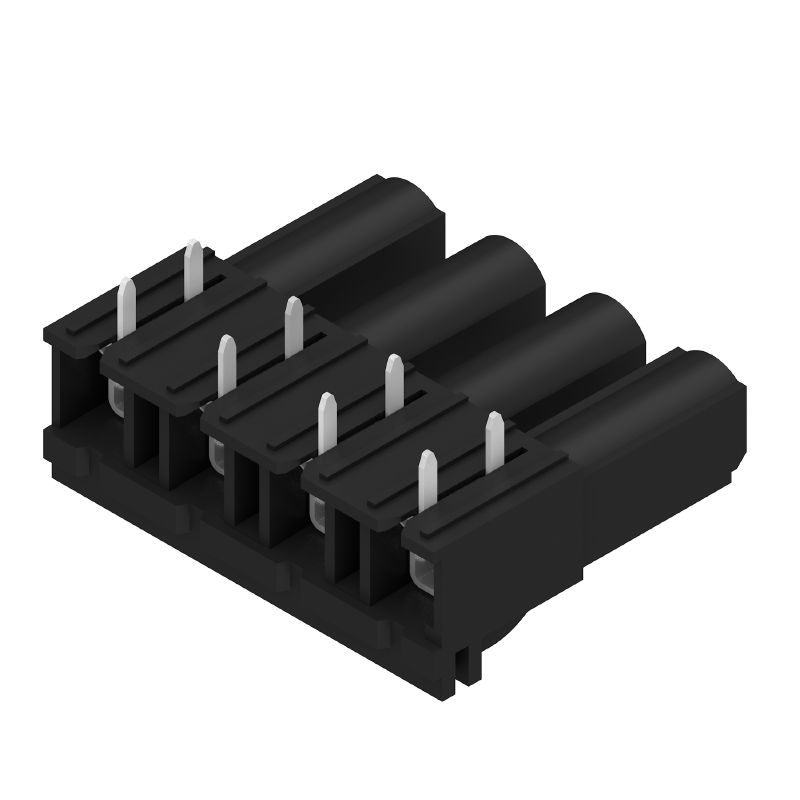

Штекерный соединитель печатной платы, розеточная колодка, с боковой стороны закрыто, Соединение THT под пайку, 7.62 mm, Количество полюсов: 4, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик

N. articolo 1043250000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Controparti 7 Prodotti correlati 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Dati di dimensionamento sec. UL 1059 Упаковка Viktig hänvisningstext Klassificeringar

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Основные данные для заказа

Wersja
Штекерный соединитель печатной платы, розеточная колодка, с боковой стороны закрыто, Соединение THT под пайку, 7.62 mm, Количество полюсов: 4, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, черный, Ящик
Nr zam.
1043250000
Typ
BLL 7.62HP/04/90 3.2SN BK BX
GTIN (EAN)
4032248774821
Ilość
60 Pezzo
Parametri prodotto
IEC: 630 V / 24 A
UL: 300 V / 20 A
Imballaggio
Box
Status dostawy
In futuro questo articolo non sarà più disponibile.
Ostatnia data zamówienia
/Date(1827529200000)/

Размеры и массы

Głębokość
24,5 mm
Głębokość (cale)
0,965 inch
Wysokość
13,7 mm
Bygghöjd (tum)
0,539 inch
Szerokość
29,66 mm
Larghezza (pollici)
1,168 inch
Masa netto
6,183 g

Экологическое соответствие изделия

Status zgodności z dyrektywą RoHS
Соответствует без исключения
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

Системные параметры

Rodzina produktów
OMNIMATE Power — серия BL/SL 7.62HP
Rodzaj przyłącza
Kretskortanslutning
Raster w mm (P)
7,62 mm
Raster w calach (P)
0,3 "
Liczba biegunów
4
L1 in mm
22,86 mm
L1 w calach
0,9 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
sicurezza per le dita
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
Codificabile
Sì
Forza di innesto/polo, max.
10 N
Forza d'estrazione/polo, max.
7 N

Данные о материалах

Materiał izolacyjny
PA GF
Barwny
svart
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Classe d'infiammabilità UL 94
V-0
Materiał styków
Lega in rame
Powierzchnia styku
stagnato
Struttura a strati del collegamento a saldare
2...3 µm Ni / 2...4 µm Sn opaco
Struttura a strati del connettore maschio
4...8 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
24 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
21 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
630 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
630 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
400 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
6 kV
odporność na zwarcia
3 x 1s mit 180 A
Odstęp izolacyjny po izolacji, min.
7,8 mm
Odstęp izolacyjny powietrzny, min.
7,2 mm

Номинальные характеристики по CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
150 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
20 A
Prąd znamionowy (grupa użytkowa C / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
Odniesienie do wartości znamionowych
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
150 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
20 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
20 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Clearance distance, min.
7,2 mm
Creepage distance, min.
7,8 mm
Reference to approval values
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Упаковка

opakowanie
Ящик
Długość VPE
350 mm
Szerokość VPE
135 mm
Wysokość VPE
30 mm

Viktig hänvisningstext

Zgodność IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Uwagi

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Distanza tra le file: vedere la disposizione dei fori
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi
