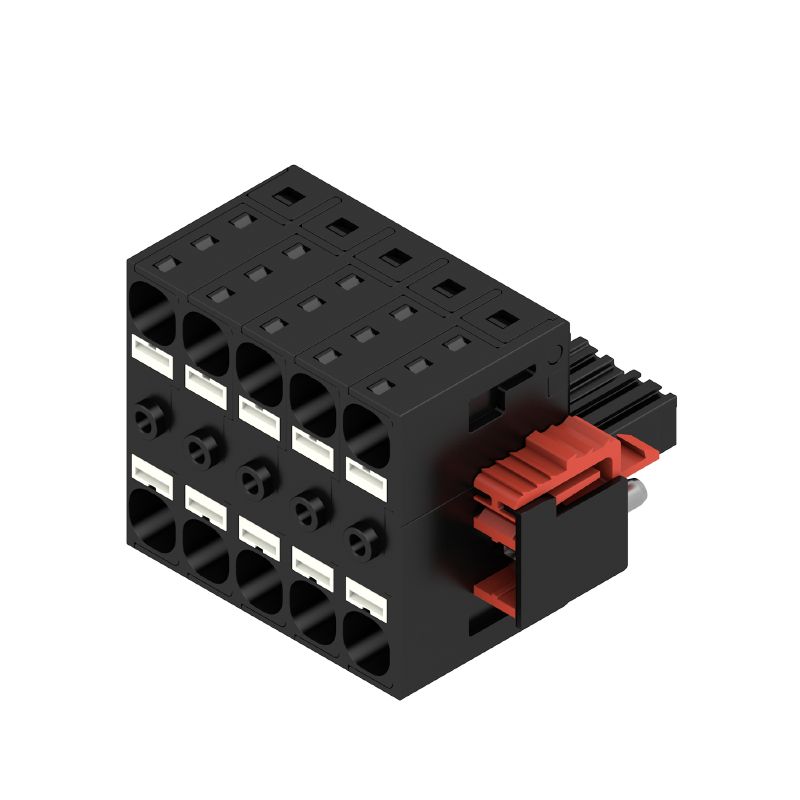

BVDF 7.62HP/05/180SF SN BK BX
Product image
BVDF 7.62HP/05/180SF SN BK BX
Product image
BVDF 7.62HP/05/180SF SN BK BX
Dimensional drawing
Similar to illustration
BVDF 7.62HP/05/180SF SN BK BX
Derating curve
BVDF 7.62HP/05/180SF SN BK BX
Product benefits
BVDF 7.62HP/05/180SF SN BK BX
Product benefits
BVDF 7.62HP/05/180SF SN BK BX
Product benefits

BVDF 7.62HP/05/180SF SN BK BX

PCB plug-in connector, female plug, 7.62 mm, Number of poles: 5, 180°, PUSH IN with push button, Clamping range, max. : 10 mm², Box

ID výrobku 2720510000
Stáhnout datový list Tekninen tuki Tuotelataukset
Vastineet 6 Samankaltaiset tuotteet 7
Сертификаты General ordering data Mått och vikter Environmental Product Compliance Systemvärden Materialdata Conductors suitable for connection Номинальные характеристики по IEC Rated data acc. to UL 1059 Packaging Type tests Important note Classifications

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Wersja
PCB plug-in connector, female plug, 7.62 mm, Number of poles: 5, 180°, PUSH IN with push button, Clamping range, max. : 10 mm², Box
Nr zam.
2720510000
Typ
BVDF 7.62HP/05/180SF SN BK BX
GTIN (EAN)
4050118815948
Ilość
18 items
Product data
IEC: 600 V / 46 A / 0.5 - 10 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Packaging
Box

Mått och vikter

Głębokość
42,55 mm
Głębokość (cale)
1,675 inch
Wysokość
35,05 mm
Height (inches)
1,38 inch
Szerokość
63,5 mm
Width (inches)
2,5 inch
Masa netto
53 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Systemvärden

Rodzina produktów
OMNIMATE Power - series BV/SV 7.62HP
Rodzaj przyłącza
Field connection
Metoda wykonywania złącz
PUSH IN with push button
Raster w mm (P)
7,62 mm
Raster w calach (P)
0,3 "
Kierunek odejścia przewodu
180°
Liczba biegunów
5
L1 in mm
30,48 mm
L1 w calach
1,2 "
Liczba rzędów
2
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
Safe from finger touch
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
Protection degree
IP20
Rezystancja skrośna
4.50 mΩ
element kodowany
Yes
Stripping length
12 mm
Stripping length tolerance
  • min.:
    -1 mm
  • max.:
    1 mm
Moment dokręcania dla kołnierza śrubowego, min.
0,3 Nm
Moment dokręcania dla kołnierza śrubowego, maks.
0,5 Nm
Screwdriver blade
0.6 x 3.5
Plugging cycles
25
Plugging force/pole, max.
12 N
Pulling force/pole, max.
12 N

Materialdata

Materiał izolacyjny
PA GF
Barwny
black
kolor elementów uruchamiających
white
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
UL 94 flammability rating
V-0
Materiał styków
Copper alloy
Powierzchnia styku
tinned
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 4...10 µm Sn
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C

Conductors suitable for connection

Zakres zaciskania, min.
0,5 mm²
Zakres zaciskania, maks.
10 mm²
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłączeniowy przewodu AWG, maks.
AWG 8
jednodrutowe, min. H05(07) V-U
0,5 mm²
jednodrutowe, maks. H05(07) V-U
10 mm²
Wielodrutowe, min. H07V-R
1,5 mm²
wielodrutowe, maks. H07V-R
6 mm²
cienkodrutowe, min. H05(07) V-K
0,5 mm²
cienkodrutowe, maks. H05(07) V-K
10 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,5 mm²
z końcówką kablową wg DIN 46 228/1, maks.
6 mm²
Zaciskany przewód
  • Cross-section for conductor connection:
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      0409500000
  • Cross-section for conductor connection:
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9025910000
  • Cross-section for conductor connection:
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        15 mm
    • Recommended wire-end ferrule:
      9025930000
  • Cross-section for conductor connection:
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9004060000
    • Stripping length:
      • nominal:
        15 mm
    • Recommended wire-end ferrule:
      9019140000
  • Cross-section for conductor connection:
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0186100000
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9019170000
  • Cross-section for conductor connection:
    • nominal:
      4 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0244100000
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      9019200000
  • Cross-section for conductor connection:
    • nominal:
      6 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0191900000
    • Stripping length:
      • nominal:
        14 mm
    • Recommended wire-end ferrule:
      0533500000
  • Cross-section for conductor connection:
    • nominal:
      10 mm²
Tekst referencyjny
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
46 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
41 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
38 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
37,5 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
600 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
600 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
600 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 000 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
6 kV
odporność na zwarcia
3 x 1s with 400 A
Odstęp izolacyjny po izolacji, min.
11,03 mm
Odstęp izolacyjny powietrzny, min.
10,36 mm

Rated data acc. to UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
35 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
35 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
35 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 8
Odniesienie do wartości znamionowych
Specifications are maximum values, details - see approval certificate.

Packaging

opakowanie
Box
Długość VPE
354 mm
Szerokość VPE
143 mm
Wysokość VPE
61 mm

Type tests

Test: wytrzymałość znaczników
  • Standard:
    IEC 61984 section 7.3.2 / 10.08 Taking pattern from IEC 60068-2-70 / 12.95
  • Test:
    mark of origin, type identification, pitch, durability
  • Evaluation:
    available
Test: przekrój zaciskowy
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 04.08
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
    • Type of conductor and conductor cross-section:
      H07V-K6
    • Type of conductor and conductor cross-section:
      H07V-K10
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
    • Type of conductor and conductor cross-section:
      AWG 8/19
  • Evaluation:
    passed
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    IEC 60999-1 section 9.4 / 11.99
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    1.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-K6
  • Evaluation:
    passed
  • Requirement:
    2.0 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U10
    • Type of conductor and conductor cross-section:
      AWG 8/19
  • Evaluation:
    passed
Test wyciągania
  • Standard:
    IEC 60999-1 section 9.5 / 11.99
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 24/1
    • Type of conductor and conductor cross-section:
      AWG 24/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    ≥80 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-K6
  • Evaluation:
    passed
  • Requirement:
    ≥ 90N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-K10
    • Type of conductor and conductor cross-section:
      AWG 8/19
  • Evaluation:
    passed

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi
  • Additional variants on request
  • Wire end ferrule with plastic collar to DIN 46228/4
  • Wire end ferrule without plastic collar to DIN 46228/1
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months
