FPC 30/30/13 TRSP
Similaire à l'illustration
FPC 30/30/13 TRSP

FPC 30/30/13 TRSP

FPC (polycarbonate empty enclosure), Empty enclosure, Height: 300 mm, Width: 300 mm, Depth: 132 mm, Basic material: Polycarbonate, untreated, Light Grey, Transparent

Référence produit 9535740000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 11 Autres produits de la même gamme 2
Agréments General ordering data Dimensions and weights Températures Environmental Product Compliance Presse-étoupes droite Presse-étoupes haut / bas Numeri certificati custodia Caractéristiques générales Equipement horizontal Equipement vertical Classifications

Agréments

ROHS
Conforme

General ordering data

Version
FPC (polycarbonate empty enclosure), Empty enclosure, Height: 300 mm, Width: 300 mm, Depth: 132 mm, Basic material: Polycarbonate, untreated, Light Grey, Transparent
Référence
9535740000
Type
FPC 30/30/13 TRSP
GTIN (EAN)
4032248009848
Qté.
1 Pièce

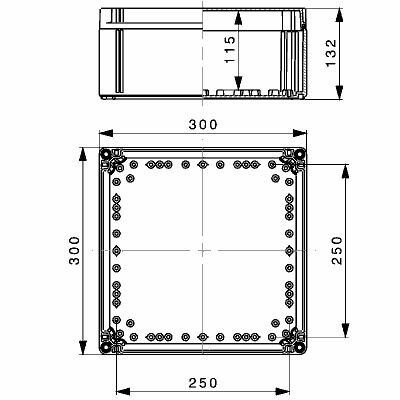

Dimensions and weights

Profondeur
132 mm
Depth (inches)
5,197 inch
Hauteur
300 mm
Hauteur (pouces)
11,811 inch
Largeur
300 mm
Largeur (pouces)
11,811 inch
Poids net
2 074 g

Températures

Température de fonctionnement
-50 °C...130 °C

Environmental Product Compliance

Statut de conformité RoHS
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Presse-étoupes droite

M12
38
M16
21
M20
12
M25
8
M32
3
M40
3
M50
2
M63
2

Presse-étoupes haut / bas

M12
38
M16
21
M20
12
M25
8
M32
3
M40
3
M50
2
M63
2

Numeri certificati custodia

Numéro de déclaration de conformité (DoC LVD)
DE PS2420 220224 003ISS00

Caractéristiques générales

Couple des vis du couvercle
0,8 Nm
Couvercle
Oui
Degré de protection
IP66
IP67
Domaines d'utilisation :
Technique du bâtiment
Transports
Industrie du conditionnement
Construction de machines
Fixation de montage
avec vis autotaraudeuses
Fixation du coffret
Trous 7,5 mm
Fixation du couvercle
4 vis cruciforme polyamide
Hauteur de l'orifice d'accès
296,5 mm
Largeur de l'orifice d'accès
296,5 mm
Matériau de base
Polikarbonát
Matériau du joint
Poliuretano
Nombre de vis de couvercle
4
Plaque de presse-étoupes
No
Résistance du matériau
3,5 mm
Surface
obehandlad
Température de fonctionnement , max.
130 °C
Température de fonctionnement , min.
-50 °C
Tenue aux chocs
IK08

Equipement horizontal

Number of DIN rails and terminals (10 mm², horizontal)
1x20
WDU 16 / ZDU 16
1x17
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x40
WDU 35 / ZDU 35
1x12
WDU 4 / ZDU 4
1x33
WDU 6 / ZDU 6
1x25

Equipement vertical

WDU 10 / ZDU 10
2x20
WDU 16 / ZDU 16
2x17
WDU 2,5 / ZDU 2,5 / IDU 2,5
2x40
WDU 35 / ZDU 35
2x12
WDU 4 / ZDU 4
2x33
WDU 6 / ZDU 6
2x25

Classifications

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
