IE-CSQS9VE0050AQEAQE-K1

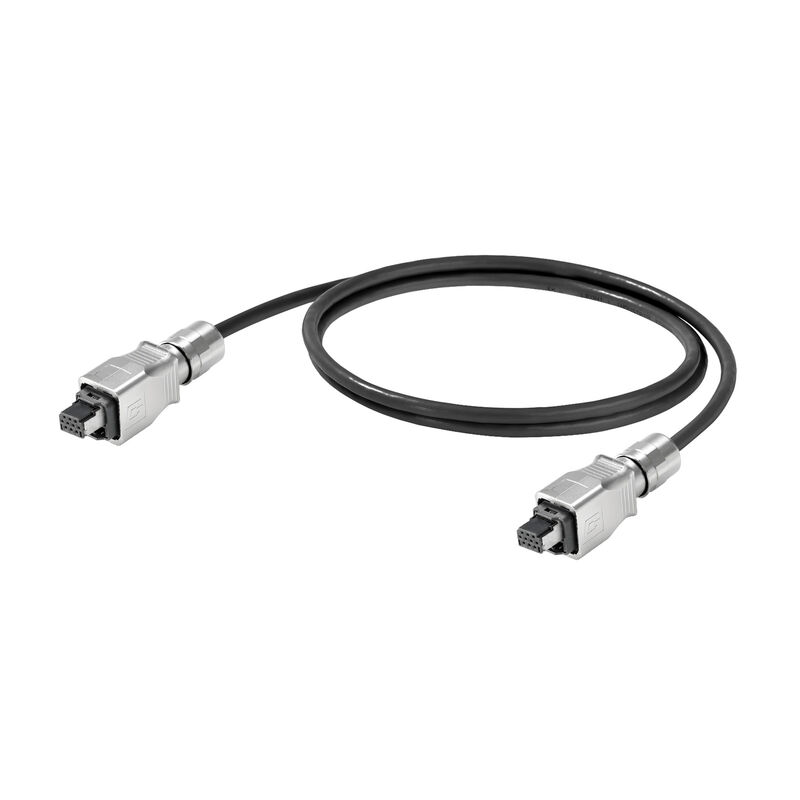

Системный кабель, V14 hybrid (shielded), V14 hybrid (shielded), ПВХ, 5 m, , Гибрид

Référence produit 1465850050
Fiche technique Инженерная поддержка Загрузка продуктов
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Electrical properties General standards Standards Cable structure 케이블의 전기 속성 Механические свойства и свойства материала кабеля Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Version
Системный кабель, V14 hybrid (shielded), V14 hybrid (shielded), ПВХ, 5 m, , Гибрид
Order No.
1465850050
Type
IE-CSQS9VE0050AQEAQE-K1
GTIN (EAN)
4050118272529
Кол.
1 Штука

Размеры и массы

Length
5 m
Длина (в дюймах)
196,85 inch
Масса нетто
726 g

Температуры

Operating temperature
-40 °C...80 °C

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1

Electrical properties

Insulation resistance
> 500 MΩ
Operating voltage
300 V

General standards

Connector standard
IEC 61076-3-119 CDV
IEC 61076-3-117 Var. 14

Standards

Connector standard
IEC 61076-3-119 CDV
IEC 61076-3-117 Var. 14

Cable structure

Cable layout
Hybrid cable, for permanent installation
Cross-section
2 x 0.34 mm² + 7 x 0.5 mm²
Insulation
PP
Insulation cross-section
1,25 mm
Insulation diameter 2
2,15 mm
Material sheath
ПВХ
Overlap of shielding braid
85 %
Sheath diameter, max.
9,5 mm
Sheath diameter, min.
9,1 mm
Sheathing colour
черный

케이블의 전기 속성

Insulation resistance
> 500 MΩ
Operating voltage
300 V

Механические свойства и свойства материала кабеля

Min. bending radius, once only
5 * диаметр кабеля
Min. bending radius, repetitive
10 x диаметр кабеля

Вилка левосторонняя

Plug left
Q10 Hybrid, IP67, розеточный контакт, прямой, PushPull V14, штекер, Цинковое литье под давлением, экранированный

Вилка правосторонняя

Plug right
Q10 Hybrid, IP67, розеточный контакт, прямой, PushPull V14, штекер, Цинковое литье под давлением, экранированный

Классификации

ETIM 8.0
EC001579
ETIM 9.0
EC001579
ETIM 10.0
EC001579
ECLASS 14.0
27-06-05-01
ECLASS 15.0
27-06-05-01
