LUF 10.00/07/90 5.0SN BK BX

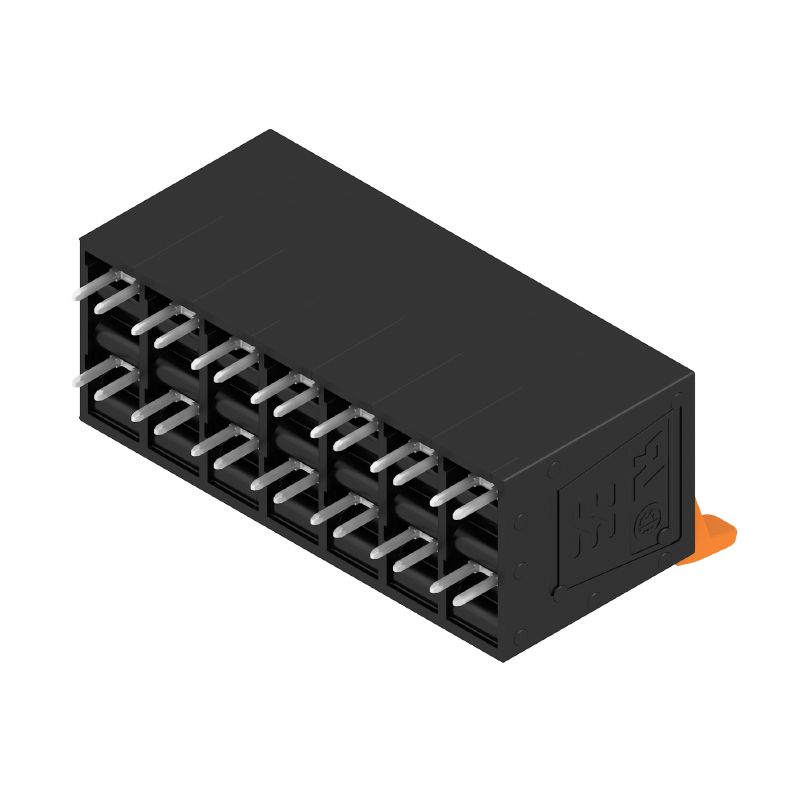

Obrázek výrobku
LUF 10.00/07/90 5.0SN BK BX
Obrázek výrobku
LUF 10.00/07/90 5.0SN BK BX
Dimensional drawing
LUF 10.00/07/90 5.0SN BK BX
Křivka odlehčení
LUF 10.00/07/90 5.0SN BK BX
Křivka odlehčení
LUF 10.00/07/90 5.0SN BK BX
Výhoda produktu
High stability through pin design
LUF 10.00/07/90 5.0SN BK BX
Obrázek výrobku
PUSH IN connection up to 16 mm²

LUF 10.00/07/90 5.0SN BK BX

Leiterplattenklemme, 10.00 mm, Polzahl: 7, 90°, Lötstiftlänge (l): 5 mm, verzinnt, schwarz, PUSH IN mit Hebel, Klemmbereich, max. : 25 mm², Box

Item No. 1988650000
Download data sheet Engineeringondersteuning Productdownloads
Toebehoren 1 Verwante producten 12
Osvědčení Allgemeine Bestelldaten Rozměry a hmotnosti Environmental Product Compliance System parameters Údaje o materiálu Conductors suitable for connection Jmenovité údaje podle IEC Rated data acc. to CSA Rated data acc. to UL 1059 Balení Type tests Wichtiger Hinweis Product images Classifications

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Allgemeine Bestelldaten

Verze
Leiterplattenklemme, 10.00 mm, Polzahl: 7, 90°, Lötstiftlänge (l): 5 mm, verzinnt, schwarz, PUSH IN mit Hebel, Klemmbereich, max. : 25 mm², Box
Číslo objednávky
1988650000
Typ
LUF 10.00/07/90 5.0SN BK BX
GTIN (EAN)
4050118373141
Množství
10 Pièce
Údaje výrobku
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 300 V / 61 A / AWG 18 - AWG 6
패키징
Box

Rozměry a hmotnosti

Hloubka
26,45 mm
Hloubka (v palcích)
1,041 inch
Výška
47,03 mm
Height (inches)
1,852 inch
Height of lowest version
42,03 mm
Šířka
71,58 mm
Larghezza (pollici)
2,818 inch
Čistá hmotnost
75,4 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System parameters

Skupina produktů
OMNIMATE Power - series LU
Metoda připojení vodiče
PUSH IN with lever
Montáž na PCB desku
THT solder connection
Směr výstupu vodiče
90°
Rozteč v mm (P)
10 mm
Rozteč v palcích (P)
0,394 "
Počet pólů
7
Množství řady kolíků
1
Vybavuje zákazník
No
Number of rows
1
Pájecí kolík, délka (l)
5 mm
Rozměry pájecích pinů
d = 1.2 mm
Octagonal
Průměr otvoru pájecího očka (D)
1,6 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Počet pájených kolíků na pól
4
Hrot šroubováku
0.8 x 4.0
Stripping length
18 mm
L1 in mm
60 mm
L1 in inches
2,362 "
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Touch-safe protection acc. to DIN VDE 57 106
touch-safe with connected connectors from 6 mm²
Protection degree
IP20

Údaje o materiálu

Izolační materiál
Wemid (PA)
Barevný
schwarz
Barva provozních prvků
orange
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
Klasifikace hořlavosti UL 94
V-0
Contact base material
E-Cu
Materiál kontaktu
Cu-alloy
Povrch kontaktu
tinned
Struktura vrstev pájeného připojení
4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-40 °C
Operating temperature, max.
120 °C

Conductors suitable for connection

Upínací rozsah, min.
0,5 mm²
Upínací rozsah, max.
25 mm²
Průřez propojení AWG, min.
AWG 20
Průřez propojení AWG, max.
AWG 4
Pevné, min. H05(07) V-U
0,5 mm²
Pevné, max. H05(07) V-U
16 mm²
Stočené, min. H07V-R
6 mm²
Stočené, max. H07V-R
25 mm²
Pružné, min. H05(07) V-K
0,5 mm²
Pružné, max. H05(07) V-K
25 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
16 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
16 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
5.3mm (B6)
Upínatelný vodič
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        20 mm
    • Recommended wire-end ferrule:
      9019180000
    • Stripping length:
      • nominal:
        18 mm
    • Recommended wire-end ferrule:
      9004090000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      4 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        20 mm
    • Recommended wire-end ferrule:
      9019210000
    • Stripping length:
      • nominal:
        18 mm
    • Recommended wire-end ferrule:
      9004110000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      6 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        20 mm
    • Recommended wire-end ferrule:
      0565700000
    • Stripping length:
      • nominal:
        18 mm
    • Recommended wire-end ferrule:
      9004130000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      10 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        21 mm
    • Recommended wire-end ferrule:
      0565800000
    • Stripping length:
      • nominal:
        18 mm
    • Recommended wire-end ferrule:
      0379300000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      16 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        21 mm
    • Recommended wire-end ferrule:
      0566000000
    • Stripping length:
      • nominal:
        18 mm
    • Recommended wire-end ferrule:
      0375200000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        20 mm
    • Recommended wire-end ferrule:
      0565600000
    • Stripping length:
      • nominal:
        18 mm
    • Recommended wire-end ferrule:
      9004070000
Referenční text
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Jmenovité údaje podle IEC

testováno podle normy
IEC 60947-7-4
Jmenovitý proud, min. počet pólů (Tu=20 °C)
101 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
101 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
101 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
95 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
690 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
630 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV

Rated data acc. to CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
150 V
Jmenovité napětí (aplikační skupina D / CSA)
600 V
Jmenovitý proud (aplikační skupina B / CSA)
61 A
Jmenovitý proud (aplikační skupina C / CSA)
61 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A
Průřez vodiče AWG, min.
AWG 18
Průřez vodiče AWG, max.
AWG 6

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
150 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
61 A
Jmenovitý proud (aplikační skupina C / UL 1059)
61 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Průřez vodiče, AWG, min.
AWG 18
Průřez vodiče, AWG, max.
AWG 6
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Balení

Balení
Box
Délka VPE
295 mm
Šířka VPE
89 mm
Výška VPE
54 mm

Type tests

Test: Trvanlivost značení
  • Standard:
    IEC 60947-1 section 8.2.4.5.1 / 06.07, IEC 60512-1-1:2002-02
  • Test:
    mark of origin, type identification, pitch, durability, stripping length
  • Evaluation:
    available
Test: průřez připojitelný svorkami
  • Standard:
    IEC 60999-1 section 7 and 9.1 / 11.99, IEC 60947-1 section 8.2.4.5.1 / 03.11
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.5 mm²
    • Type of conductor and conductor cross-section:
      solid 16 mm²
    • Type of conductor and conductor cross-section:
      stranded 16 mm²
    • Type of conductor and conductor cross-section:
      H07V-U16
    • Type of conductor and conductor cross-section:
      H07V-U6
    • Type of conductor and conductor cross-section:
      H07V-K16
    • Type of conductor and conductor cross-section:
      AWG 4
  • Evaluation:
    passed
Test poškození a náhodného uvolnění vodičů
  • Standard:
    IEC 60999-1 section 9.4 / 11.99
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 20/1
    • Type of conductor and conductor cross-section:
      AWG 20/19
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    2.9 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U16
    • Type of conductor and conductor cross-section:
      H07V-K16
  • Evaluation:
    passed
  • Requirement:
    4,5 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 4/7
    • Type of conductor and conductor cross-section:
      AWG 4/19
  • Evaluation:
    passed
Test vytažení
  • Standard:
    IEC 60999-1, oddíl 9.5 / 11.99
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 20/1
    • Typ vodiče a průřez vodiče:
      AWG 20/19
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥100 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U16
    • Typ vodiče a průřez vodiče:
      H07V-K16
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥ 135 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 4/7
    • Typ vodiče a průřez vodiče:
      AWG 4/19
  • Vyhodnocení:
    vyhovělo
