PCF 5.00/02/135 3.5SN OR BX

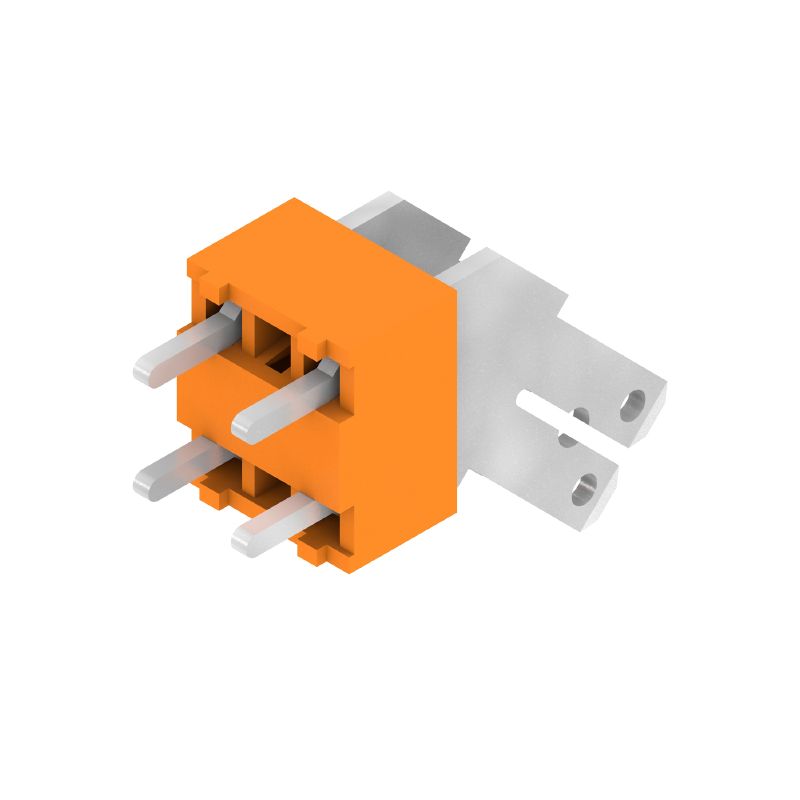

Product image
PCF 5.00/02/135 3.5SN OR BX
Product image
PCF 5.00/02/135 3.5SN OR BX
Dimensional drawing

PCF 5.00/02/135 3.5SN OR BX

Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 2, 135°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, Lapos csatlakozás, Doboz

Cikkszám 9511790000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Kapcsolódó termékek 11
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerparaméterek Anyagjellemzők Conductores aptos para conexión Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel

Általános rendelési adatok

Változat
Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 2, 135°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, Lapos csatlakozás, Doboz
Rendelési szám
9511790000
Típus
PCF 5.00/02/135 3.5SN OR BX
GTIN (EAN)
4008190557942
Qty.
100 Darab
Termékadatok
IEC: 630 V / 24 A
UL: 150 V / 15 A
Csomagolás
Doboz

Méretek és tömegek

Mélység
9,8 mm
Mélység (coll)
0,386 inch
Magasság
21,4 mm
Magasság (coll)
0,843 inch
Legalacsonyabb változat magassága
17,9 mm
Szélesség
9,8 mm
Szélesség (coll)
0,386 inch
Nettó tömeg
2,024 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerparaméterek

Termékcsalád
PCF
Vezetékcsatlakozás-technika
Lapos csatlakozás
Felszerelés NYÁK-ra
THT-forrasztott csatlakozás
Vezeték kimeneti irány
135°
Raszter mm-ben (P)
5 mm
Raszter inch-ben (P)
0,197 "
Pólusszám
2
Érintkezősorok száma
1
Az ügyfél szereli fel
Nem
Sorok száma
1
Forrasztótüske hossza (l)
3,5 mm
Forrasztótüske méretei
0,8 x 1,0 mm
0,75 x 0,9 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Forrasztótüskék száma pólusonként
2
L1 en mm
5 mm
L1 en pulgadas
0,197 "
Protección contra contacto según DIN VDE 0470
IP 00
IP20
Résistance de passage
1.20 mΩ

Anyagjellemzők

Szigetelőanyag
PA
Szín
narancssárga
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
UL 94 éghetőségi osztály
V-2
Érintkező anyaga
Cu-alloy
Érintkező felület
tinned
Forrasztott csatlakozás rétegszerkezete
1.5...3 µm Ni / 5...7 µm Sn
Storage temperature, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Operating temperature, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Conductores aptos para conexión

Texto de referencia
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
24 A
Névleges áram, maximális pólusszám (Tu=20 °C)
21 A
Névleges áram, min. pólusszám (Tu=40°C)
24 A
Névleges áram, maximális pólusszám (Tu=40°C)
18 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s mit 192 A

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
12400-282
Névleges feszültség (B felhasználási csoport / CSA)
150 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
15 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Névleges feszültség (B felhasználási csoport / UL 1059)
150 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
15 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A

Csomagolás

Csomagolás
Doboz
VPE hosszúság
129 mm
VPE szélesség
120 mm
VPE magasság
50 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága
  • Standard:
    DIN IEC 60512-2 1 / 05.94 bekezdés
  • Teszt:
    eredetjelölés, típusazonosítás, UL tanúsítvány, CSA tanúsítvány, tartósság
  • Kiértékelés:
    elérhető

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
