SAI-ADAPT-M12/M8 3P
SAI-ADAPT-M12/M8 3P

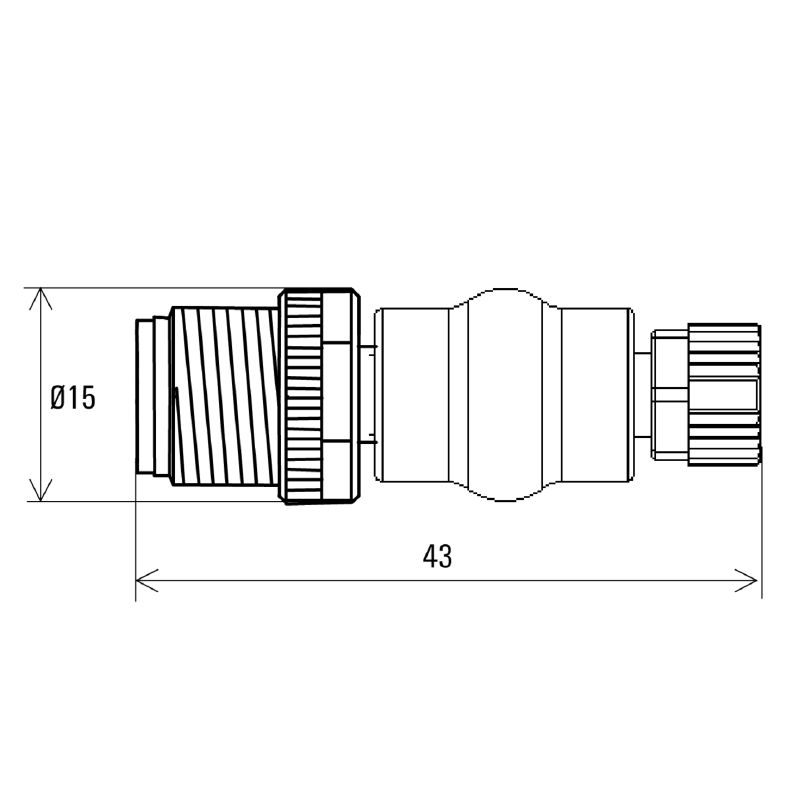

치수 도면
SAI-ADAPT-M12/M8 3P
배선도

SAI-ADAPT-M12/M8 3P

Y-Steckerverbinder, M12 / M8

항목 번호 1990550000
데이터 시트 다운로드 엔지니어링 지원
관련 제품 6
Approvals Allgemeine Bestelldaten Méretek és tömegek Environmental Product Compliance Данные соединений 기술 데이터 맞춤형 플러그 커넥터 표준 General data Classifications

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231

Allgemeine Bestelldaten

Wersja
Y-Steckerverbinder, M12 / M8
Nr zam.
1990550000
Typ
SAI-ADAPT-M12/M8 3P
GTIN (EAN)
4050118376395
Qté.
1 Pièce

Méretek és tömegek

Nettó tömeg
10,56 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant with exemption
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Данные соединений

1. szimpla kivitelezés - dugaszoló csatlakozó
M12 pin
Tightening torque
M12: 0.8 Nm
M8: 0.5 Nm
Uscita singola 2 - connettore plug-in
M8 소켓

기술 데이터 맞춤형 플러그 커넥터

kodowanie
M12 = A 코드, M8 = 없음
Liczba biegunów
3
Materiał pierścienia gwintowanego
주조 아연
니켈 도금
Napięcie znamionowe
24 V
Stopień ochrony
IP67
Stopień zanieczyszczenia
3
Zakres temperatury obudowy
-25…+85 °C
Znamionowe natężenie prądu
4 A

표준

Norma dot. łączników wtykowych
IEC 61076-2-101
IEC 61076-2-104

General data

Coding
M12 = A 코드, M8 = 없음
Connection thread
M12 / M8
Nominal current
4 A
Nominal voltage
24 V
Number of poles
3
Pollution severity
3
Protection degree
IP67
Przyłącze 2
스크류
Zakres temperatury obudowy
-25…+85 °C
Zewnętrzna średnica przewodu
-
złącze 1
M12/M8

Classifications

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
