SL 3.50/14/180 3.2SN OR BX

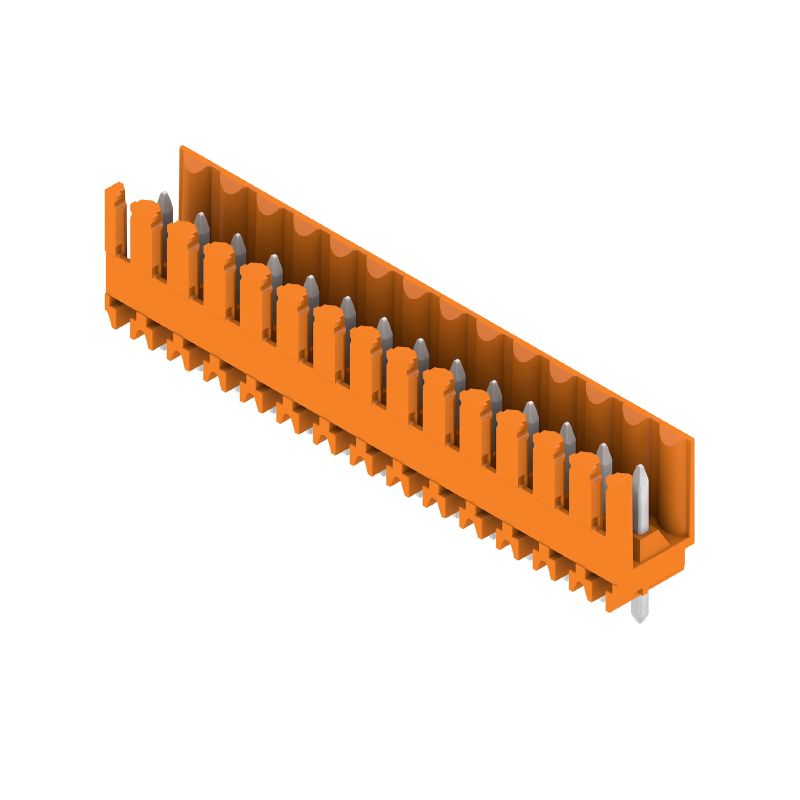

Product image
SL 3.50/14/180 3.2SN OR BX
Product image
SL 3.50/14/180 3.2SN OR BX
Dimensional drawing

SL 3.50/14/180 3.2SN OR BX

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны открыто, Соединение THT под пайку, 3.50 mm, Количество полюсов: 14, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик

Product ID 1604890000
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 4 Is contradeel van 5 Verwante producten 20
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Dane materiałowe Dane znamionowe wg IEC Märkdata enligt CSA Rated data acc. to UL 1059 Packaging Important note Classifications

Сертификаты

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

Основные данные для заказа

버전
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны открыто, Соединение THT под пайку, 3.50 mm, Количество полюсов: 14, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик
주문 번호
1604890000
유형
SL 3.50/14/180 3.2SN OR BX
GTIN(EAN)
4008190025595
수량
50 items
Product data
IEC: 320 V / 17 A
UL: 300 V / 10 A
Packaging
Box

Размеры и массы

깊이
7.5 mm
Głębokość (cale)
0.295 inch
높이
14.3 mm
Height (inches)
0.563 inch
Height of lowest version
11.1 mm
너비
49 mm
Width (inches)
1.929 inch
Masa netto
3.309 g

Экологическое соответствие изделия

RoHS 준수 상태
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%
Ślad węglowy produktu
  • Cradle to gate:
    0,048 kg CO2 eq.

Системные характеристики

제품군
OMNIMATE Signal – serie BL/SL 3.50
결선 유형
Board connection
PCB에 장착
THT solder connection
피치(mm)(P)
3.5 mm
피치(인치)(P)
0.138 "
외향 엘보
180°
Number of poles
14
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2 mm
솔더핀 길이 공차
+0.1 / -0.3 mm
Wymiary kołka lutowniczego
d = 1.2 mm
Octagonal
솔더핀 크기 = d 공차
0 / -0,03 mm
Średnica otworu oczka lutowniczego (D)
1.4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
45.5 mm
L1 in inches
1.791 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe plugged/ back-of-hand-safe unplugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
10 N
Pulling force/pole, max.
10 N

Dane materiałowe

Materiał izolacyjny
PBT
Barwny
orange
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
UL 94 flammability rating
V-0
Materiał styków
Cu-alloy
Powierzchnia styku
tinned
Layer structure of solder connection
5...7 µm Sn glossy
Struktura warstwowa wtyku
5...7 µm Sn glossy
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
17 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
12 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
14.5 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
10 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2.5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2.5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2.5 kV
odporność na zwarcia
3 x 1s with 100 A

Märkdata enligt CSA

협회(CSA)
CSA
인증 번호(CSA)
154685-1318353
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
승인값 참조
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
승인값 참조
Specifications are maximum values, details - see approval certificate.

Packaging

패키징
Box
VPE 길이
141 mm
VPE 폭
107 mm
VPE 높이
39 mm

Important note

IPC 준수
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
참고 사항
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
