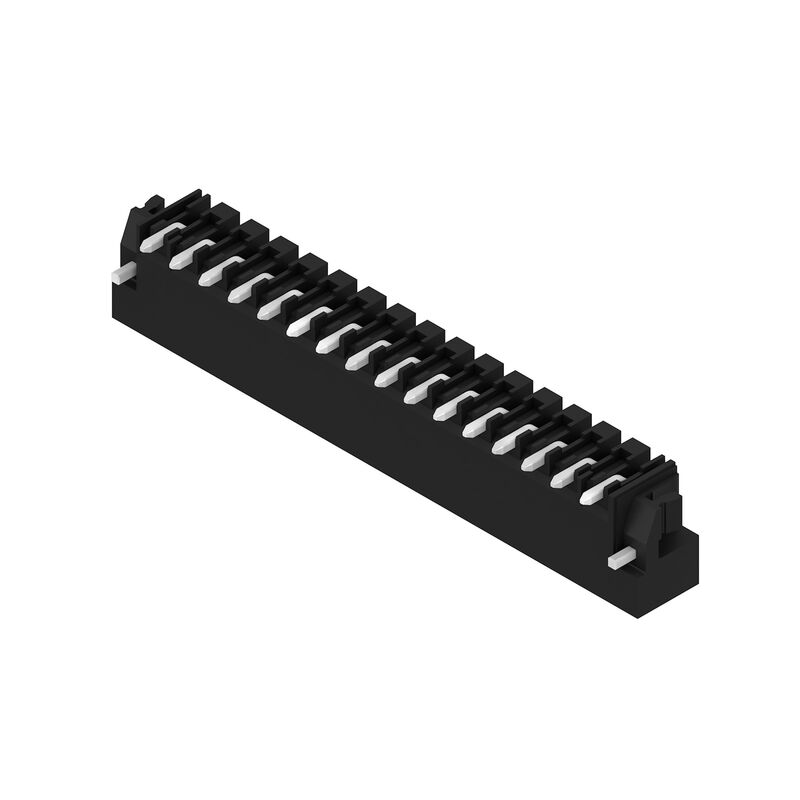

SL-SMT 3.50/16/90LF 1.5SN BK BX
Изображение изделия
SL-SMT 3.50/16/90LF 1.5SN BK BX
Изображение изделия
SL-SMT 3.50/16/90LF 1.5SN BK BX
Dimensional drawing
L1 = 24.50 mm | P = 3.50 mm

SL-SMT 3.50/16/90LF 1.5SN BK BX

PCB plug-in connector, male header, Solder flange, THT/THR solder connection, 3.50 mm, Number of poles: 16, 90°, Solder pin length (l): 1.5 mm, tinned, black, Box

№ продукта 1805080000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 7 Является эквивалентом 6 Связанные продукты 27
Tanúsítványok General ordering data Méretek és tömegek Termékek környezetvédelmi megfelelősége Caractéristiques du système Données des matériaux Datos nominales conformes a IEC Données nominales selon CSA Dane znamionowe wg UL 1059 Csomagolás 중요 참고 사항 Classifications

Tanúsítványok

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

General ordering data

Ausfuehrung
PCB plug-in connector, male header, Solder flange, THT/THR solder connection, 3.50 mm, Number of poles: 16, 90°, Solder pin length (l): 1.5 mm, tinned, black, Box
Best.-Nr.
1805080000
Art
SL-SMT 3.50/16/90LF 1.5SN BK BX
GTIN (EAN)
4032248268986
VPE
24 Штука
Продуктное отношение
IEC: 320 V / 15 A
UL: 300 V / 10 A
Упаковка
Ящик

Méretek és tömegek

Tiefe
11,1 mm
Depth (inches)
0,437 inch
Höhe
9 mm
Height (inches)
0,354 inch
Height of lowest version
7,5 mm
Breite
63 mm
Width (inches)
2,48 inch
Net weight
5,68 g

Termékek környezetvédelmi megfelelősége

RoHS-Konformitätsstatus
Megfelel, kivétel nélkül
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Caractéristiques du système

Product family
OMNIMATE Signal - série BL/SL 3.50
Anschlussart
Collegamento al circuito stampato
Mounting onto the PCB
THT/THR lödanslutning
Raster in mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
Abgangswinkel
90°
Number of poles
16
Anzahl Lötstifte pro Pol
1
Solder pin length (l)
1,5 mm
Lötstiftlänge-Toleranz
0 / -0,3 mm
Solder pin dimensions
d = 1,2 мм
восьмиугольный
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Наружный диаметр площадки под пайку
2,3 mm
Template aperture diameter
2,1 mm
L1 in mm
52,5 mm
L1 в дюймах
2,067 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, с проникновением/защита от доступа тыльной стороной руки, без проникновения
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP10
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Циклы коммутации
25
Усилие вставки на полюс, макс.
6 N
Усилие вытягивания на полюс, макс.
6 N

Données des matériaux

Insulating material
LCP GF
Colour
nero
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Contact material
Сплав меди
Kontaktoberfläche
луженые
Layer structure of solder connection
2...3 µm Ni / 5...7 µm Sn
Layer structure of plug contact
2...3 µm Ni / 5...7 µm Sn
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-30 °C
Температурный диапазон монтажа, макс.
100 °C

Datos nominales conformes a IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
15 A
Rated current, max. number of poles (Tu=20°C)
12 A
Rated current, min. number of poles (Tu=40°C)
13 A
Rated current, max. number of poles (Tu=40°C)
10 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1 сек. с 100 A

Données nominales selon CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1176845
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Hinweis zu den Zulassungswerten
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Dane znamionowe wg UL 1059

Institute (UR)
UR
Zertifikat-Nr. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Csomagolás

Verpackung
Doboz
VPE Länge
342 mm
VPE Breite
134 mm
VPE Höhe
21 mm

중요 참고 사항

IPC-Konformität
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Hinweise
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Średnica oczka lutowniczego D = 1,4 + 0,1 mm
  • Średnica oczka lutowniczego D = 1,5 + 0,1 mm, od 9 biegunów
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Classifications

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
