Propriétés

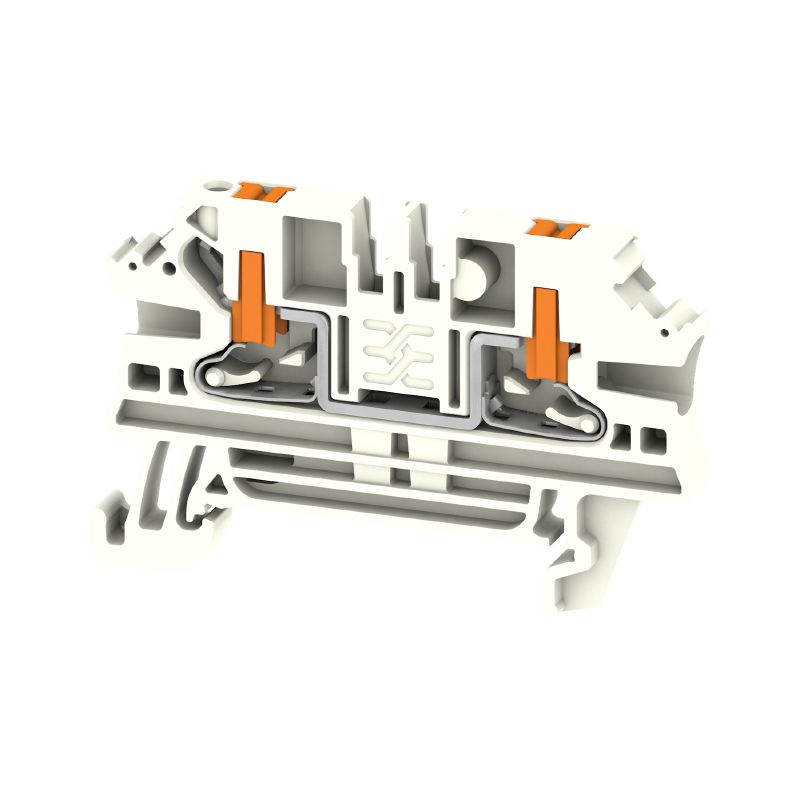

| Version | Bloc de jonction traversant, PUSH IN, blanc, 2.5 mm², 24 A, 800 V, Nombre de raccordements: 2 |
| Référence | 2847280000 |
| Type | AL2C 2.5 WT |
| GTIN (EAN) | 4064675456827 |
| Qté. | 100 Pièce |
| Profondeur | 36,5 mm |
| Profondeur (pouces) | 1,437 inch |
| Hauteur | 57 mm |
| Hauteur (pouces) | 2,244 inch |
| Largeur | 5,1 mm |
| Largeur (pouces) | 0,201 inch |
| Poids net | 6,44 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | blanc |
| Éléments d'actionnement de couleurs | Orange |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Certificat Nº (ATEX) | TUEV22ATEX8826U |
| Certificat Nº (IECEX) | IECEXTUR22.0019U |
| Tension max. (ATEX) | 550 V |
| Courant (ATEX) | 21.5 A |
| Section max. du conducteur (ATEX) | 4 mm² |
| Tension max. (IECEX) | 550 V |
| Courant (IECEX) | 21.5 A |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Côté ouvert | droite |
| enclipsable | Oui |
| Type de fixation | monté |
| Type de montage | TS 35 |
| Version à l#92épreuve de l#92explosion | Oui |
| Calibre selon 60 947-1 | A3 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Embouts doubles, max. | 0,75 mm² |
| Embouts doubles, min. | 0,5 mm² |
| Longueur de dénudage | 10 mm |
| Nombre de raccordements | 2 |
| Plage de serrage, max. | 2,5 mm² |
| Plage de serrage, min. | 0,14 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 28 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 2,5 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Sens de raccordement |
en haut
latéralement |
| Type de raccordement | PUSH IN |
| Certificat Nº (CSA) | 200039-70089609 |
| Courant gr. B (CSA) | 20 A |
| Courant gr. c (CSA) | 20 A |
| Courant gr. D (CSA) | 5 A |
| Section max. du conducteur (CSA) | 12 AWG |
| Section min. du conducteur (CSA) | 26 AWG |
| Tension Gr B (CSA) | 600 V |
| Tension Gr C (CSA) | 600 V |
| Tension Gr D (CSA) | 600 V |
| Normes | IEC 60947-7-1 |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 28 |
| Section nominale | 2,5 mm² |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 24 A |
| Courant avec conducteur max. | 24 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1,33 mΩ |
| Tension de choc nominale | 8 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 0,77 W |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Certificat Nº (cURus) | E60693 |
| Courant Gr B (cURus) | 20 A |
| Courant Gr C (cURus) | 20 A |
| Courant Gr D (cURus) | 5 A |
| Taille du conducteur Câblage d'installation max. (cURus) | 12 AWG |
| Taille du conducteur Câblage d'installation min. (cURus) | 26 AWG |
| Taille du conducteur Câblage d'usine max. (cURus) | 12 AWG |
| Taille du conducteur Câblage d'usine min. (cURus) | 26 AWG |
| Tension Gr B (cURus) | 600 V |
| Tension Gr C (cURus) | 600 V |
| Tension Gr D (cURus) | 600 V |
| Agrément/Certificat/Document de conformité |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_293857)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293851) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293852) [CB Certificate and Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_303977) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_324132) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_324866) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_324874) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251083) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2847280000) |
| Documentation utilisateur | [NTI AL2C 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_293854) |
| Informations de sécurité | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Agréments |         |
| UL File Number Search | [Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certificat Nº (cURus) | E60693 |
