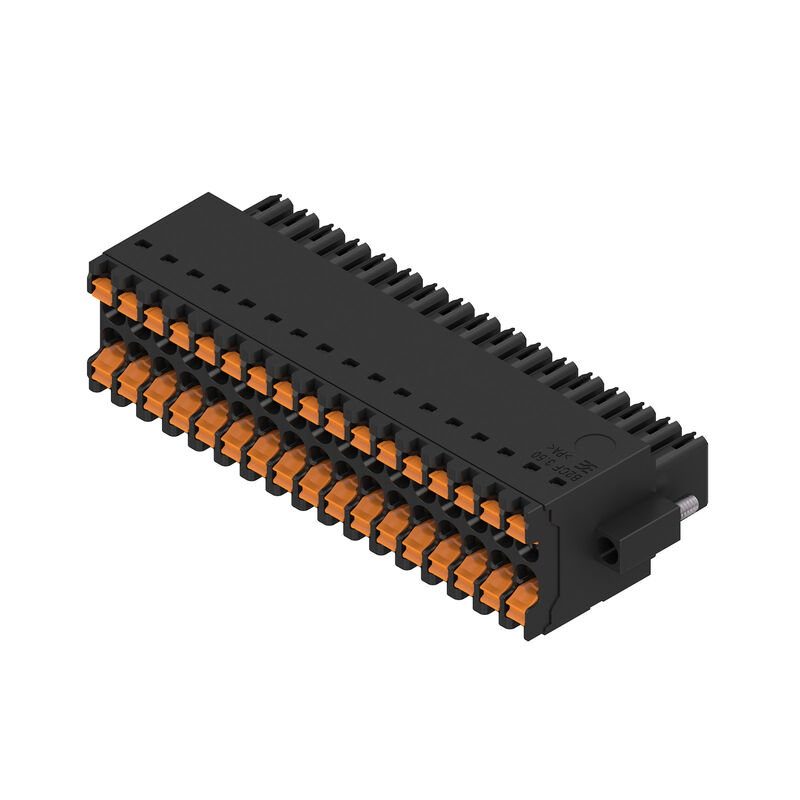

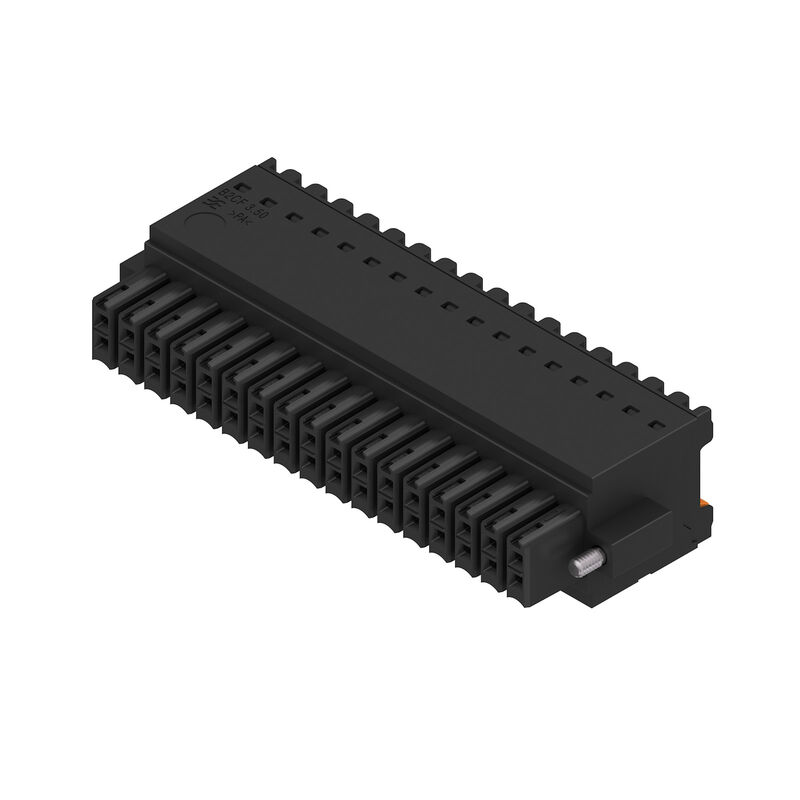

B2CF 3.50/34/180F SN BK BX — Illustration du produit

similar to illustration

Fiche technique

B2CF 3.50/34/180F SN BK BX

Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 34, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Boîte

Référence produit 1278020000

Propriétés

Informations générales de commande

Version	Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 34, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Boîte
Référence	1278020000
Type	B2CF 3.50/34/180F SN BK BX
GTIN (EAN)	4050118068139
Qté.	24 Pièce
Indices de produit	IEC: 320 V / 13.4 A / 0.14 - 1.5 mm² UL: 300 V / 9.5 A / AWG 30 - AWG 16
Emballage	Boîte

Dimensions et poids

Profondeur	26,25 mm
Profondeur (pouces)	1,033 inch
Hauteur	15,2 mm
Hauteur (pouces)	0,598 inch
Largeur	66,5 mm
Largeur (pouces)	2,618 inch
Poids net	22,83 g

Conformité environnementale du produit

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Paramètres système

Famille de produits	OMNIMATE Signal - série B2C/S2C 3.50 - 2 rangées
Type de raccordement	Raccordement installation
Technique de raccordement de conducteurs	PUSH IN avec actionneur
Pas en mm (P)	3,5 mm
Pas en pouces (P)	0,138 "
Orientation de la sortie du conducteur	180°
Nombre de pôles	34
L1 en mm	56 mm
L1 en pouce	2,205 "
Nombre de séries	1
Nombre de pôles	2
Section nominale	15 mm²
Protection au toucher selon DIN VDE 57 106	protection doigt
Protection au toucher selon DIN VDE 0470	IP 20 enfiché
Degré de protection	IP20 entièrement monté
Codable	Oui
Longueur de dénudage	10 mm
Lame de tournevis	0,4 x 2,5
Norme lame de tournevis	DIN 5264
Cycles d'enfichage	25
Force d'enfichage/pôle, max.	3,5 N
Force d'extraction/pôle, max.	3,5 N
Couple de serrage	Type de couple: Bride vissée Informations d'utilisation: Couple de serrage: min.: 0,15 Nm max.: 0,2 Nm

Données des matériaux

Matériau isolant	PA 66 GF 30
Couleur	noir
Tableau des couleurs (similaire)	RAL 9011
Groupe de matériaux isolants	II
Indice de Poursuite Comparatif (CTI)	≥ 600
Tenue d’isolation	≥ 10⁸ Ω
Classe d'inflammabilité selon UL 94	V-0
Matériau des contacts	Alliage de cuivre
Surface du contact	étamé
Structure en couches du contact mâle	2...5 µm Sn étamé à chaud
Température de stockage, min.	-40 °C
Température de stockage, max.	70 °C
Température de fonctionnement , min.	-50 °C
Température de fonctionnement , max.	120 °C
Plage de température montage, min.	-40 °C
Plage de température montage, max.	120 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.	0,14 mm²
Plage de serrage, max.	1,5 mm²
Section de raccordement du conducteur, AWG, min.	AWG 30
Section de raccordement du conducteur, AWG, max.	AWG 16
Rigide, min. H05(07) V-U	0,14 mm²
Rigide, max. H05(07) V-U	1,5 mm²
souple, min. H05(07) V-K	0,14 mm²
souple, max. H05(07) V-K	1,5 mm²
avec embout isolé DIN 46 228/4, min.	0,14 mm²
avec embout isolé DIN 46 228/4, max.	1 mm²
avec embout, DIN 46228 pt 1, min.	0,14 mm²
avec embout selon DIN 46 228/1, max.	1,5 mm²
Raccordement	Embout: Longueur de dénudage: nominal: 10 mm Embout recommandé: 9028240000 Embout: Longueur de dénudage: nominal: 10 mm Embout recommandé: 9025780000 Embout: Longueur de dénudage: nominal: 10 mm Embout recommandé: 9025790000 Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 9028270000 Longueur de dénudage: nominal: 10 mm Embout recommandé: 9004050000 Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 9028290000 Longueur de dénudage: nominal: 10 mm Embout recommandé: 0542500000 Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 9028320000 Longueur de dénudage: nominal: 10 mm Embout recommandé: 0282800000 Embout: Longueur de dénudage: nominal: 10 mm Embout recommandé: 0186500000
Texte de réference	Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P) Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme	IEC 60664-1 IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)	13,4 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)	10 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)	12 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)	9 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	2,5 kV
Tenue aux courants de faible durée	3 x 1s mit 80 A

Données nominales selon CSA

Institut (CSA)	CSA
Certificat Nº (CSA)	200039-1121690
Tension nominale (groupe d'utilisation B / CSA)	300 V
Tension nominale (groupe d'utilisation C / CSA)	50 V
Tension nominale (groupe d'utilisation D / CSA)	300 V
Courant nominal (groupe d'utilisation B / CSA)	9,5 A
Courant nominal (groupe d'utilisation C / CSA)	9,5 A
Courant nominal (groupe d'utilisation D / CSA)	9,5 A
Section de raccordement de câble AWG, min.	AWG 30
Section de raccordement de câble AWG, max.	AWG 16
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)	CURUS
Certificat Nº (cURus)	E60693
Tension nominale (groupe d'utilisation B / UL 1059)	300 V
Tension nominale (groupe d'utilisation C / UL 1059)	50 V
Tension nominale (groupe d'utilisation D / UL 1059)	300 V
Courant nominal (groupe d'utilisation B / UL 1059)	9,5 A
Courant nominal (groupe d'utilisation C / UL 1059)	9,5 A
Courant nominal (groupe d'utilisation D / UL 1059)	9,5 A
Section de raccordement de câble AWG, min.	AWG 30
Section de raccordement de câble AWG, max.	AWG 16
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage	Boîte
Longueur VPE	350 mm
Largeur VPE	138 mm
Hauteur VPE	32 mm

Contrôles de type

Test : durabilité des marquages	Norme: CEI 61984 section 6.2 et 7.3.2 / 10.11 en tenant compte de CEI 60068-2-70 / 12.95 Test: marque d'origine, identification du type, pas, type de matériau, date horloge, marque d'agrément UL, marque d'agrément cULus Évaluation: disponible Test: longévité Évaluation: réussite
Test : mauvais engagement (non-interchangeabilité)	Norme: CEI 61984 section 6.3 et 6.9.1 / 10.11, IEC 60512-13-5 / 02.06 Test: Tourné à 180 sans éléments de codage Évaluation: réussite Test: tourné à 180° avec éléments de codage Évaluation: réussite Test: examen visuel Évaluation: réussite
Test : section à fixer	Norme: CEI 60999-1 section 7 et 9.1 / 11.99, CEI 60947-1 section 8.2.4.5.1 / 03.11 Type de conducteur: Type de conducteur et section du conducteur: rigide 0,14 mm² Type de conducteur et section du conducteur: semi-rigide 0,14 mm² Type de conducteur et section du conducteur: rigide 1,5 mm² Type de conducteur et section du conducteur: semi-rigide 1,5 mm² Type de conducteur et section du conducteur: AWG 26/1 Type de conducteur et section du conducteur: AWG 26/19 Type de conducteur et section du conducteur: AWG 16/1 Type de conducteur et section du conducteur: AWG 16/19 Évaluation: réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs	Norme: CEI 60999-1 section 9.4 / 11.99 Exigence: 0,2 kg Type de conducteur: Type de conducteur et section du conducteur: AWG 26/1 Type de conducteur et section du conducteur: AWG 26/19 Évaluation: réussite Exigence: 0,3 kg Type de conducteur: Type de conducteur et section du conducteur: H05V-U0.75 Type de conducteur et section du conducteur: H05V-K0.75 Évaluation: réussite Exigence: 0,4 kg Type de conducteur: Type de conducteur et section du conducteur: H07V-U1.5 Type de conducteur et section du conducteur: H07V-K1.5 Type de conducteur et section du conducteur: AWG 16/1 Type de conducteur et section du conducteur: AWG 16/19 Évaluation: réussite
Test de décrochage	Norme: CEI 60999-1 section 9.5 / 11.99 Exigence: ≥10 N Type de conducteur: Type de conducteur et section du conducteur: AWG 26/1 Type de conducteur et section du conducteur: AWG 26/19 Évaluation: réussite Exigence: ≥20 N Type de conducteur: Type de conducteur et section du conducteur: H05V-U0.75 Type de conducteur et section du conducteur: H05V-K0.75 Évaluation: réussite Exigence: ≥40 N Type de conducteur: Type de conducteur et section du conducteur: H07V-U1.5 Type de conducteur et section du conducteur: H07V-K1.5 Type de conducteur et section du conducteur: AWG 16/1 Type de conducteur et section du conducteur: AWG 16/19 Évaluation: réussite

Note importante

Conformité IPC

Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Remarques

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Le sertissage format A des embouts pour pinces à sertir PZ 1,5 (référence 9005990000) ou PZ 6/5 (référence 9011460000) pour les sections de conducteur plus importantes est conseillé.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Diamètre extérieur max. du conducteur 2,6 mm
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
