BCF 3.81/07/180LR SN OR BX

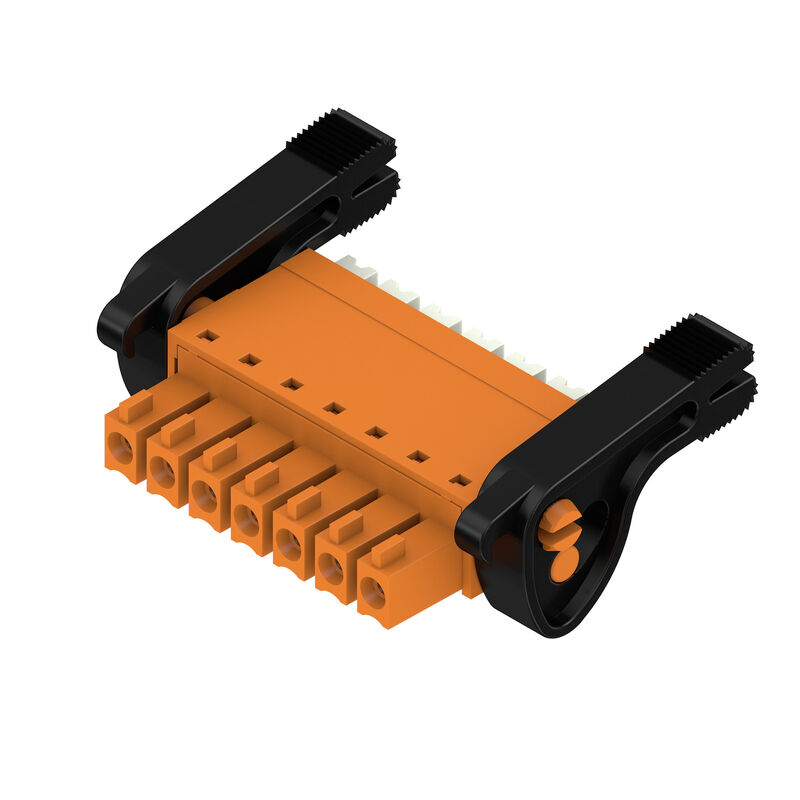

Illustration du produit
BCF 3.81/07/180LR SN OR BX

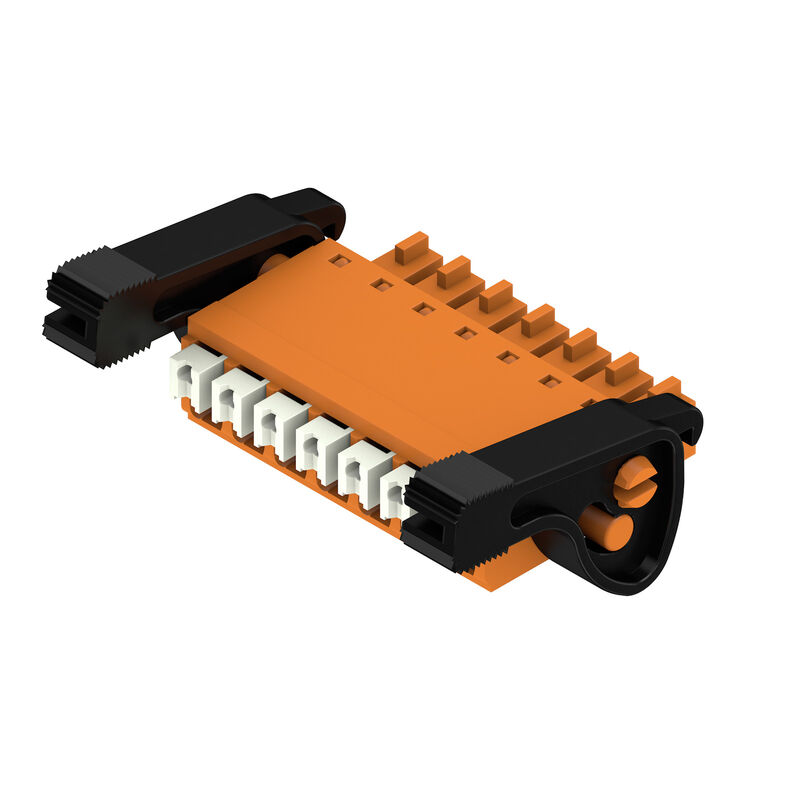

Illustration du produit
BCF 3.81/07/180LR SN OR BX
Dimensional drawing
BCF 3.81/07/180LR SN OR BX
Graph
BCF 3.81/07/180LR SN OR BX
Graph
BCF 3.81/07/180LR SN OR BX
Graph
BCF 3.81/07/180LR SN OR BX
Avantages produit
Solid PUSH IN contact
Safe and durable
BCF 3.81/07/180LR SN OR BX
Avantages produit
Self-locking
Immediately on plugging in

BCF 3.81/07/180LR SN OR BX

Connecteur pour circuit imprimé, Connecteur femelle, 3.81 mm, Nombre de pôles: 7, 180°, PUSH IN avec bouton d'actionnement, Plage de serrage, max. : 1.5 mm², Boîte

Référence produit 2442650000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 31
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, 3.81 mm, Nombre de pôles: 7, 180°, PUSH IN avec bouton d'actionnement, Plage de serrage, max. : 1.5 mm², Boîte
Référence
2442650000
Type
BCF 3.81/07/180LR SN OR BX
GTIN (EAN)
4050118543254
Qté.
50 Pièce
Indices de produit
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Emballage
Boîte

Dimensions et poids

Profondeur
28,45 mm
Profondeur (pouces)
1,12 inch
Hauteur
15,09 mm
Hauteur (pouces)
0,594 inch
Largeur
37,26 mm
Largeur (pouces)
1,467 inch
Poids net
6,48 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres système

Famille de produits
OMNIMATE Signal - série BC/SC 3.81
Type de raccordement
Raccordement installation
Technique de raccordement de conducteurs
PUSH IN avec bouton d'actionnement
Pas en mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Orientation de la sortie du conducteur
180°
Nombre de pôles
7
L1 i mm
22,86 mm
L1 in inches
0,9 "
Nombre de séries
1
Nombre de pôles
1
Section nominale
1 mm²
Protection au toucher selon DIN VDE 57 106
protection doigt
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
Résistance de passage
≤5 mΩ
Can be coded
Oui
Longueur de dénudage
9 mm
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
8 N
Force d'extraction/pôle, max.
7 N

Données des matériaux

Insulating material
PA 66 GF 30
Farbe
Orange
Tableau des couleurs (similaire)
RAL 2000
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 550
Insulation resistance
≥ 108 Ω
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Povrch kontaktu
étamé
Struktura vrstev kontaktu konektoru
4...8 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0,14 mm²
Plage de serrage, max.
1,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 16
Pevné, min. H05(07) V-U
0,14 mm²
Rigide, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,14 mm²
Pružné, max. H05(07) V-K
1,5 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
avec embout selon DIN 46 228/1, max.
1,5 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,4 mm x 1,5 mm; 1,9mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9025870000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9004050000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9025860000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0542500000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9019100000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0282800000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025770000
Referenční text
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
17,5 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
16,3 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 76 A

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
50 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Section de raccordement de câble AWG, max.
AWG 16

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
10 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 16
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage
Boîte
Longueur VPE
259 mm
Largeur VPE
209 mm
Hauteur VPE
27 mm

Contrôles de type

Test : mauvais engagement (non-interchangeabilité)
  • Test:
    examen visuel
  • Évaluation:
    réussite

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Sur le schéma, P = pas
• Conducteurs conçus pour le raccordement : 1,5 mm² avec embout à collerette plastique, DIN 46 228/1, avec une tension nominale de 125 V/2,5 kV avec III/3 ou 250 V/2,5 kV avec II/2
• Le sertissage format A des embouts pour pinces à sertir PZ 1,5 (référence 9005990000) ou PZ 6/5 (référence 9011460000) pour les sections de conducteur plus importantes est conseillé.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• La prise de test ne peut être utilisée que comme point de récupération du potentiel.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
