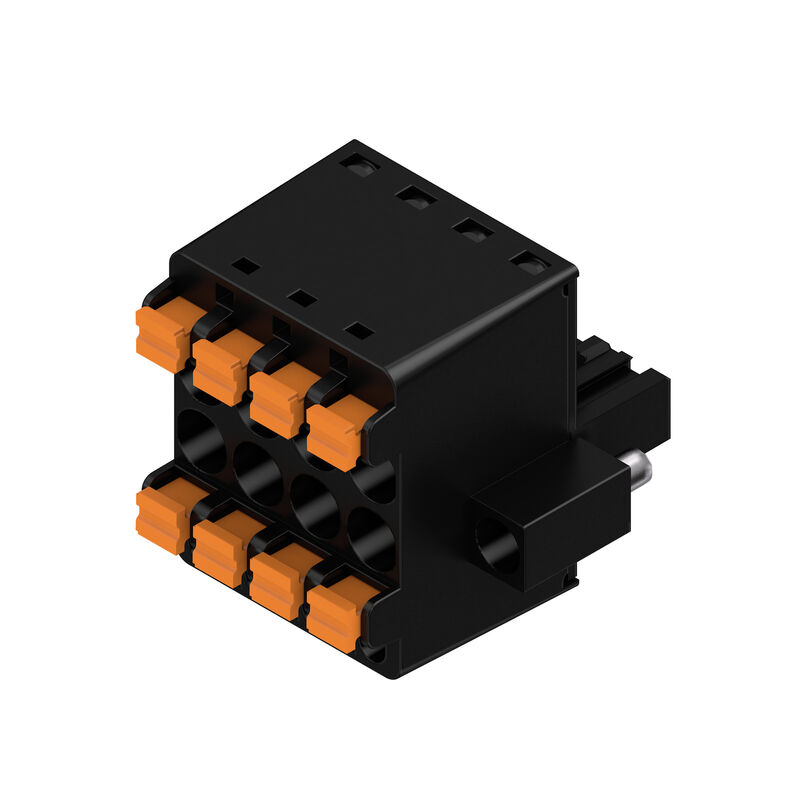

BLDF 5.08/04/180F SN BK BX
Produktillustration
BLDF 5.08/04/180F SN BK BX
Produktillustration
BLDF 5.08/04/180F SN BK BX
Dimensional drawing
BLDF 5.08/04/180F SN BK BX
Graph
BLDF 5.08/04/180F SN BK BX
Graph
BLDF 5.08/04/180F SN BK BX
Produktfördel
Uncompromising functionality
High vibration resistance
BLDF 5.08/04/180F SN BK BX
Produktfördel
Solid PUSH IN contact
Safe and durable
BLDF 5.08/04/180F SN BK BX
Produktfördel
Cost-effective wiring
Quick and intuitive operation
BLDF 5.08/04/180F SN BK BX
Produktfördel
Wide clamping range
Tool-free wire connection

BLDF 5.08/04/180F SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 4, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 3.31 mm², Box

Produkt-ID 1000960000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Är tillbehör till 18 Motdelar 30 Använda produkter 14
Godkännanden Allmänna beställningsdata Méretek és tömegek Miljööverenstämmelse för produkt Systemvärden Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA Märkdata enligt UL 1059 Packing Cross-connector rated data according to DIN IEC Viktig hänvisningstext Klassificeringar

Godkännanden

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Allmänna beställningsdata

Versione
Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 4, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 3.31 mm², Box
N. d’ordine
1000960000
Tipo
BLDF 5.08/04/180F SN BK BX
GTIN (EAN)
4032248817344
CPZ
40 items
Produktparametrar
IEC: 400 V / 20.8 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 12 - AWG 26
Förpackning
Box

Méretek és tömegek

Profondità
28,3 mm
奥行き（インチ）
1,114 inch
Posizione verticale
24,7 mm
Bygghöjd (tum)
0,972 inch
Larghezza
30,12 mm
Byggbredd (tum)
1,186 inch
Peso netto
12,6 g

Miljööverenstämmelse för produkt

Stato conformità RoHS
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Termékcsalád
OMNIMATE Signal – serie BL/SL 5.08
Csatlakozás típusa
Fältanslutning
Tecnica di collegamento cavi
PUSH IN med manöverknapp
Passo in mm (P)
5,08 mm
Passo in pollici (P)
0,2 "
Direzione d'uscita del conduttore
180°
Pólusszám
4
L1, mm
15,24 mm
L1, inch
0,6 "
Sorok száma
1
Érintkezősorok száma
1
Névleges keresztmetszet
2,5 mm²
DIN VDE 57 106에 따른 터치 안전 보호
fingersäker
Érintésvédelem a DIN VDE 0470 szerint
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Ja
탈피 길이
10 mm
Skruvmejselklinga
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Stickcykler
25
Max. instickskraft/pol
9,5 N
Max. dragkraft/pol
7,5 N
Åtdragningsmoment
  • Momenttyp:
    Skruvfläns
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Material data

Materiale isolante
PBT
Colori
svart
操作要素の色
orange
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Materiale dei contatti
Cu-legering
Superficie dei contatti
förtennad
Struttura a strati del connettore maschio
4...8 µm Sn varmförtent
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-30 °C
Temperaturområde Montage, max.
100 °C

Conductors suitable for connection

Campo di sezioni, min.
0,13 mm²
Campo di sezioni, max.
3,31 mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 12
rigido, min. H05(07) V-U
0,2 mm²
rigido, max. H05(07) V-U
2,5 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
2,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,25 mm²
con terminale AEH con collare DIN 46 228/4, max.
2,5 mm²
con terminale, DIN 46228 pt 1, min.
0,25 mm²
con terminale a norma DIN 46 228/1, max.
2,5 mm²
EN 60999 a x b 규격, ø
2,8 mm x 2,0 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025870000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004050000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0542500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9019100000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0282800000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0186500000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0635100000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004080000
    • Avisoleringslängd:
      • nominell:
        13 mm
    • Rekommenderad ändhylsa:
      9036220000
Testo di riferimento
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
20,8 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
17,4 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17,9 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
14,9 A
Corrente nominale del collegamento trasversale, numero min. di poli (Ta=20°C)
28,1 A
Corrente nominale del collegamento trasversale, numero max. di poli (Ta=20°C)
23,3 A
Corrente nominale del collegamento trasversale, numero min. di poli (Ta=40 °C)
24,2 A
정격 전류 점프바, 최대 폴 수(Ta=40°C)
19,9 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Portata transitoria
3 x 1s mit 120 A

Rated data acc. to CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
18,5 A
Corrente nominale (Gruppo D / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 12
Vezeték keresztmetszet, AWG, max.
AWG 26
Riferimento ai valori di omologazione
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
18,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 12
Vezeték keresztmetszet, AWG, max.
AWG 26
Riferimento ai valori di omologazione
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Csomagolás
Box
VPE hosszúság
350 mm
VPE szélesség
135 mm
Altezza VPE
39 mm

Cross-connector rated data according to DIN IEC

Névleges áram keresztösszekötő, max. pólusszám (Ta=20°C)
23,3 A
Névleges áram keresztösszekötő, max. pólusszám (Ta=40°C)
19,9 A
Névleges áram keresztösszekötő, min. pólusszám (Ta= 40°C)
24,2 A
Névleges áram keresztösszekötő, min. pólusszám (Ta=20°C)
28,1 A

Viktig hänvisningstext

Conformità IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Note

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Kontaktpressningsform "A" för ändhylsor med krimpverktyg PZ 6/5 rekommenderas.
• Mätuttaget kan endast användas som potentialmätpunkt.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
