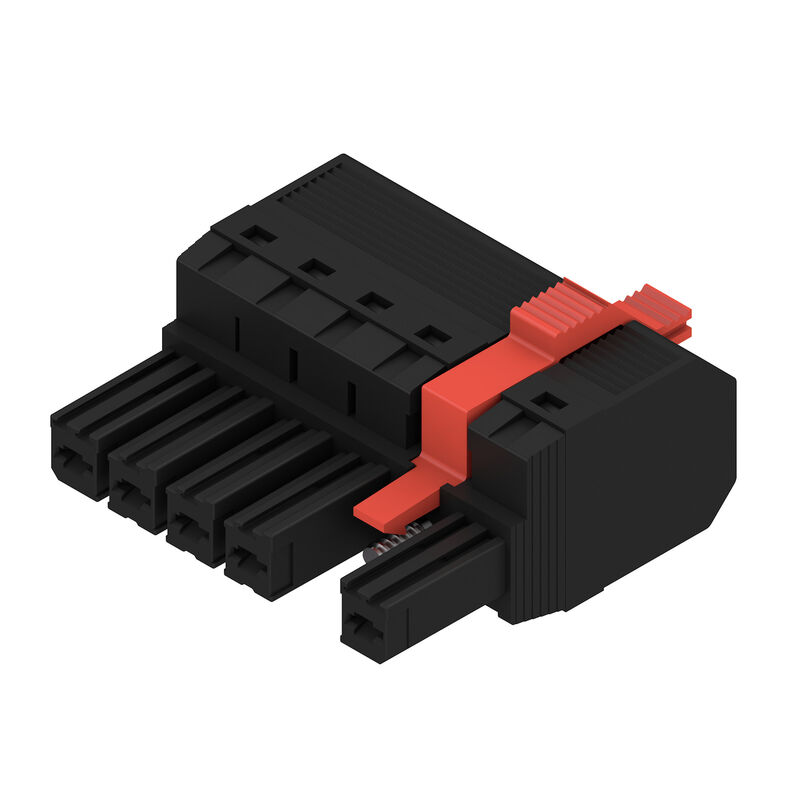

BVF 7.62HP/05/180MSF2 SN BK BX — Illustration du produit

Fiche technique

BVF 7.62HP/05/180MSF2 SN BK BX

Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 5, 180°, PUSH IN sans actionneur, Raccordement à ressort, Plage de serrage, max. : 10 mm², Boîte

Référence produit 1430100000

Propriétés

Informations générales de commande

Version	Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 5, 180°, PUSH IN sans actionneur, Raccordement à ressort, Plage de serrage, max. : 10 mm², Boîte
Référence	1430100000
Type	BVF 7.62HP/05/180MSF2 SN BK BX
GTIN (EAN)	4050118235159
Qté.	30 Pièce
Indices de produit	IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 8
Emballage	Boîte

Dimensions et poids

Profondeur	47,7 mm
Profondeur (pouces)	1,878 inch
Hauteur	22,9 mm
Hauteur (pouces)	0,902 inch
Poids net	27,542 g

Conformité environnementale du produit

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Paramètres système

Famille de produits	OMNIMATE Power - série BV/SV 7.62HP
Type de raccordement	Raccordement installation
Technique de raccordement de conducteurs	PUSH IN sans actionneur Raccordement à ressort
Pas en mm (P)	7,62 mm
Pas en pouces (P)	0,3 "
Orientation de la sortie du conducteur	180°
Nombre de pôles	5
L1 en mm	38,1 mm
L1 en pouce	1,5 "
Nombre de séries	1
Nombre de pôles	1
Section nominale	6 mm²
Protection au toucher selon DIN VDE 57 106	protection doigt
Protection au toucher selon DIN VDE 0470	IP 20
Degré de protection	IP20
Résistance de passage	4,50 mΩ
Codable	Oui
Longueur de dénudage	12 mm
Couple de serrage pour bride vissée, min.	0,2 Nm
Couple de serrage pour bride vissée, max.	0,3 Nm
Lame de tournevis	0,6 x 3,5
Force d'enfichage/pôle, max.	17 N
Force d'extraction/pôle, max.	15 N

Données des matériaux

Matériau isolant	PA GF
Couleur	noir
Tableau des couleurs (similaire)	RAL 9011
Groupe de matériaux isolants	II
Indice de Poursuite Comparatif (CTI)	≥ 500
Classe d'inflammabilité selon UL 94	V-0
Matériau des contacts	Alliage de cuivre
Surface du contact	étamé
Structure en couches du contact mâle	6...8 µm Sn brillant
Température de stockage, min.	-40 °C
Température de stockage, max.	70 °C
Température de fonctionnement , min.	-50 °C
Température de fonctionnement , max.	125 °C
Plage de température montage, min.	-25 °C
Plage de température montage, max.	125 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.	0,5 mm²
Plage de serrage, max.	10 mm²
Rigide, min. H05(07) V-U	0,5 mm²
Rigide, max. H05(07) V-U	10 mm²
multibrin, max. H07V-R	10 mm²
souple, min. H05(07) V-K	0,5 mm²
souple, max. H05(07) V-K	10 mm²
avec embout isolé DIN 46 228/4, min.	0,5 mm²
avec embout isolé DIN 46 228/4, max.	6 mm²
avec embout, DIN 46228 pt 1, min.	0,5 mm²
avec embout selon DIN 46 228/1, max.	10 mm²
Raccordement	Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,5 mm² Embout: Longueur de dénudage: nominal: 14 mm Embout recommandé: 0409500000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,75 mm² Embout: Longueur de dénudage: nominal: 14 mm Embout recommandé: 9025910000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 1 mm² Embout: Longueur de dénudage: nominal: 15 mm Embout recommandé: 9025930000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 1,5 mm² Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 9004060000 Longueur de dénudage: nominal: 15 mm Embout recommandé: 9019140000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 2,5 mm² Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 0186100000 Longueur de dénudage: nominal: 14 mm Embout recommandé: 9019170000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 4 mm² Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 0244100000 Longueur de dénudage: nominal: 14 mm Embout recommandé: 9019200000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 6 mm² Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 0191900000 Longueur de dénudage: nominal: 14 mm Embout recommandé: 0533500000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 10 mm² Embout: Longueur de dénudage: nominal: 12 mm Embout recommandé: 0282900000
Texte de réference	Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P) Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme	IEC 60664-1 IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)	57 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)	51 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)	57 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)	45 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	800 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	8 kV
Tenue aux courants de faible durée	3 x 1s mit 420 A
Espace libre, min.	10,4 mm
Ligne de fuite, min.	12,7 mm

Données nominales selon CSA

Institut (CSA)	CSA
Certificat Nº (CSA)	200039-1121690
Tension nominale (groupe d'utilisation B / CSA)	600 V
Tension nominale (groupe d'utilisation C / CSA)	600 V
Tension nominale (groupe d'utilisation D / CSA)	600 V
Courant nominal (groupe d'utilisation B / CSA)	33 A
Courant nominal (groupe d'utilisation C / CSA)	33 A
Courant nominal (groupe d'utilisation D / CSA)	5 A
Section de raccordement de câble AWG, min.	AWG 24
Section de raccordement de câble AWG, max.	AWG 8
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)	CURUS
Certificat Nº (cURus)	E60693
Tension nominale (groupe d'utilisation B / UL 1059)	600 V
Tension nominale (groupe d'utilisation C / UL 1059)	600 V
Tension nominale (groupe d'utilisation D / UL 1059)	600 V
Courant nominal (groupe d'utilisation B / UL 1059)	39 A
Courant nominal (groupe d'utilisation C / UL 1059)	39 A
Courant nominal (groupe d'utilisation D / UL 1059)	5 A
Section de raccordement de câble AWG, min.	AWG 24
Section de raccordement de câble AWG, max.	AWG 8
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage	Boîte
Longueur VPE	338 mm
Largeur VPE	130 mm
Hauteur VPE	54 mm

Contrôles de type

Test : durabilité des marquages	Norme: DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96 Test: marque d'origine, identification du type, pas Évaluation: disponible Test: longévité Évaluation: réussite
Test : mauvais engagement (non-interchangeabilité)	Norme: DIN EN 61984 section 6.3 et 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08 Test: tourné à 180° avec éléments de codage Évaluation: réussite Test: Tourné à 180 sans éléments de codage Évaluation: réussite
Test : section à fixer	Norme: DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 04.08 Type de conducteur: Type de conducteur et section du conducteur: rigide 0,5 mm² Type de conducteur et section du conducteur: semi-rigide 0,5 mm² Type de conducteur et section du conducteur: rigide 6 mm² Type de conducteur et section du conducteur: semi-rigide 6 mm² Type de conducteur et section du conducteur: AWG 24/1 Type de conducteur et section du conducteur: AWG 24/19 Type de conducteur et section du conducteur: AWG 14/1 Type de conducteur et section du conducteur: AWG 14/19 Évaluation: réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs	Norme: DIN EN 60999-1 section 9.4 / 12.00 Exigence: 0,3 kg Type de conducteur: Type de conducteur et section du conducteur: H05V-U0.5 Type de conducteur et section du conducteur: H05V-K0.5 Type de conducteur et section du conducteur: AWG 20/1 Type de conducteur et section du conducteur: AWG 20/19 Évaluation: réussite Exigence: 1,4 kg Type de conducteur: Type de conducteur et section du conducteur: H07V-U6 Type de conducteur et section du conducteur: H07V-K6 Type de conducteur et section du conducteur: AWG 10/1 Type de conducteur et section du conducteur: AWG 10/19 Évaluation: réussite
Test de décrochage	Norme: DIN EN 60999-1 section 9.5 / 12.00 Exigence: ≥20 N Type de conducteur: Type de conducteur et section du conducteur: H05V-U0.5 Type de conducteur et section du conducteur: H05V-K0.5 Type de conducteur et section du conducteur: AWG 20/1 Type de conducteur et section du conducteur: AWG 20/19 Évaluation: réussite Exigence: ≥80 N Type de conducteur: Type de conducteur et section du conducteur: H07V-U6 Type de conducteur et section du conducteur: H07V-K6 Type de conducteur et section du conducteur: AWG 10/1 Type de conducteur et section du conducteur: AWG 10/19 Évaluation: réussite

Note importante

Conformité IPC

Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Remarques

• Autres variantes sur demande
• Embouts isolés selon DIN 46228/4
• Embouts nus selon DIN 46228/1
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Téléchargements

Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61747)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1430100000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1430100000)
Notification de modification produit	[20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162)
Documentation utilisateur	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78400)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)
Brochures	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062)

Classifications

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Agréments

Agréments	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Conforme
UL File Number Search	[Site Web UL](LINK/UL_search.html)
Certificat Nº (cURus)	E60693
