BVL 7.62HP/03/90FI 3.5SN BK BX

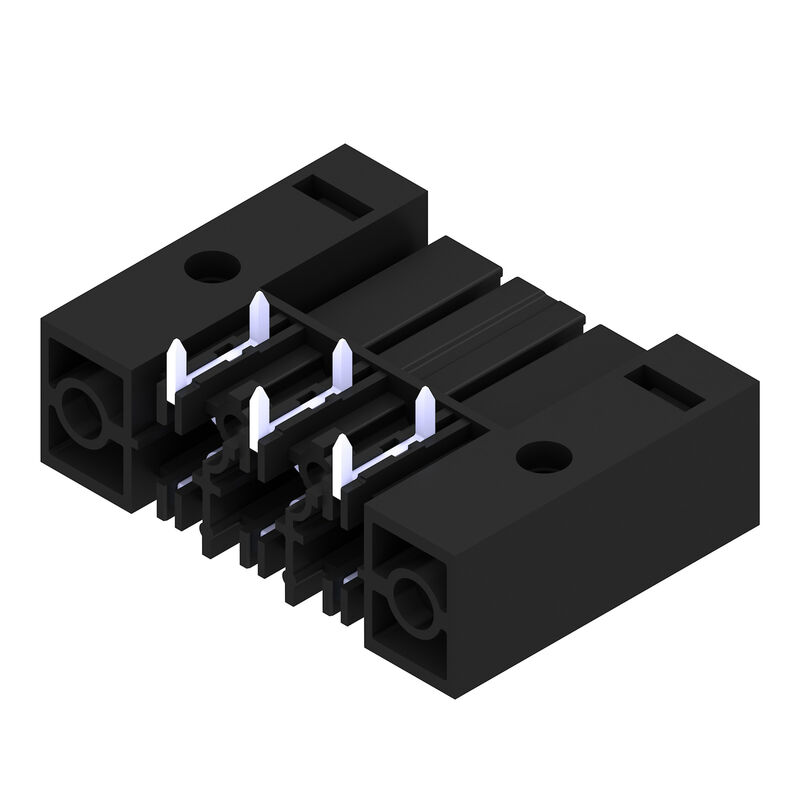

Produktbild
BVL 7.62HP/03/90FI 3.5SN BK BX

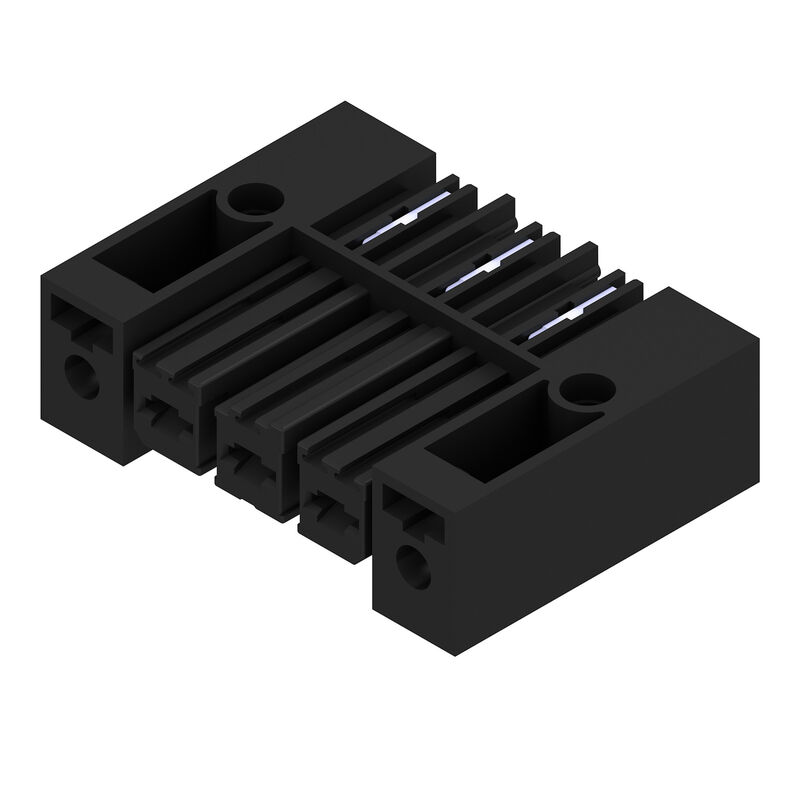

Produktbild
BVL 7.62HP/03/90FI 3.5SN BK BX
Maßbild
BVL 7.62HP/03/90FI 3.5SN BK BX
Diagramm
BVL 7.62HP/03/90FI 3.5SN BK BX
Diagramm
BVL 7.62HP/03/90FI 3.5SN BK BX
Diagramm

BVL 7.62HP/03/90FI 3.5SN BK BX

PCB plug-in connector, female header, Clip-on flange, inverted, THT solder connection, 7.62 mm, Number of poles: 3, 90°, Solder pin length (l): 3.5 mm, tinned, black, Box

Art.-Nr. 1928400000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Gegenstücke 2 Verwandte Artikel 5
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Rated data acc. to IEC Rated data acc. to CSA Données nominales selon UL 1059 Packing Type tests Important note Clasificaciones

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
PCB plug-in connector, female header, Clip-on flange, inverted, THT solder connection, 7.62 mm, Number of poles: 3, 90°, Solder pin length (l): 3.5 mm, tinned, black, Box
Číslo objednávky
1928400000
Typ
BVL 7.62HP/03/90FI 3.5SN BK BX
GTIN (EAN)
4032248577620
Množství
100 Pièce
Indices de produit
IEC: 1000 V / 56.8 A
UL: 300 V / 35 A
Emballage
Boîte

Dimensions and weights

Hloubka
28 mm
Hloubka (v palcích)
1,102 inch
Výška
14,8 mm
Height (inches)
0,583 inch
Šířka
38,1 mm
Width (inches)
1,5 inch
Čistá hmotnost
10,91 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

System Parameters

Skupina produktů
OMNIMATE Power - series BV/SV 7.62HP
Typ připojení
Board connection
Rozteč v mm (P)
7,62 mm
Rozteč v palcích (P)
0,3 "
Počet pólů
3
L1 v mm
15,24 mm
L1 v palcích
0,6 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
손가락 터치 안전, 플러그
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
보호 등급
IP20
Objemový odpor
2.00 mΩ
코딩 가능
예
플러그 주기
25
플러깅 힘/폴, 최대
7 N
당기는 힘 / 폴, 최대
4 N

Material data

Izolační materiál
PA GF
Barevný
black
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 500
Odpor izolace
≥ 10⁸ Ω
Classe d'inflammabilité selon UL 94
V-0
Materiál kontaktu
구리 합금
Povrch kontaktu
주석 도금
용접 결선의 레이어 구조
4...6 µm Sn 매트
플러그 접점의 레이어 구조
4...6 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
130 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
130 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
56,8 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
41 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
41 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
41 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
630 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s, 420 A
Povrchová vzdálenost, min.
9,66 mm
Vzdušná vzdálenost, min.
6,9 mm

Rated data acc. to CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1534443
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
600 V
Jmenovitý proud (aplikační skupina B / CSA)
35 A
Jmenovitý proud (aplikační skupina C / CSA)
35 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.

Données nominales selon UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
35 A
Jmenovitý proud (aplikační skupina C / UL 1059)
35 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.
Povrchová vzdálenost, min.
9,66 mm
Vzdušná vzdálenost, min.
6,9 mm

Packing

Balení
Box
Délka VPE
260 mm
Šířka VPE
158 mm
Výška VPE
77 mm

Type tests

Test: Trvanlivost značení
  • Standard:
    DIN EN 61984 section 7.3.2 / 09.02 taking pattern from DIN EN 60068-2-70 / 07.96
  • Test:
    mark of origin, type identification, pitch, type of material
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Test: Nezapojení (není vyměnitelnost)
  • Estándar:
    DIN EN 61984, secciones 6.3 y 6.9.1 / 09.02, DIN IEC 60512-7, sección 5 / 05.94
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    giro de 180° sin elementos de codificación
  • Evaluación:
    superado

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
