Propriétés

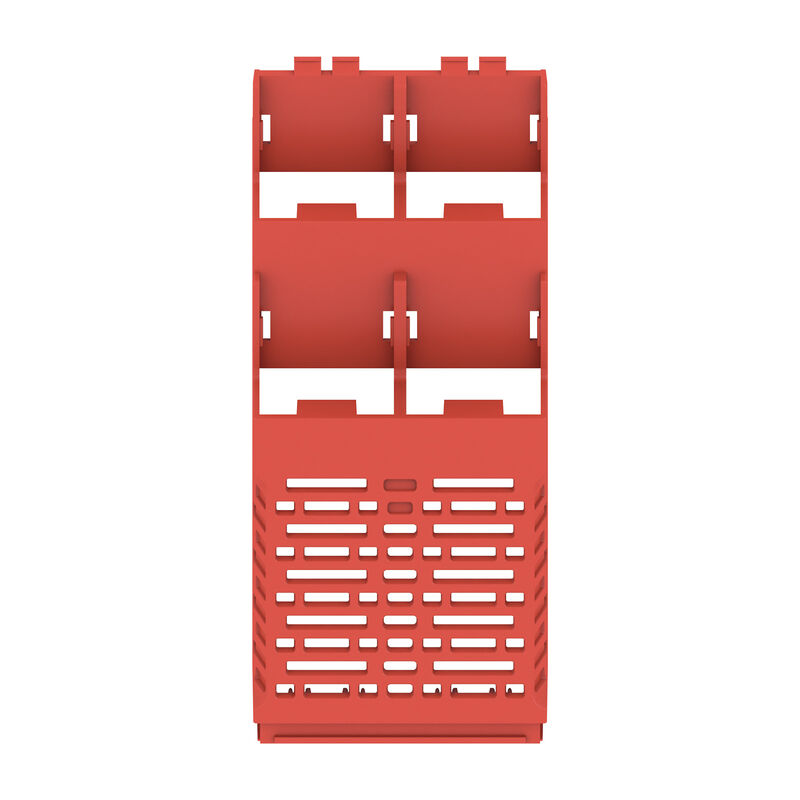

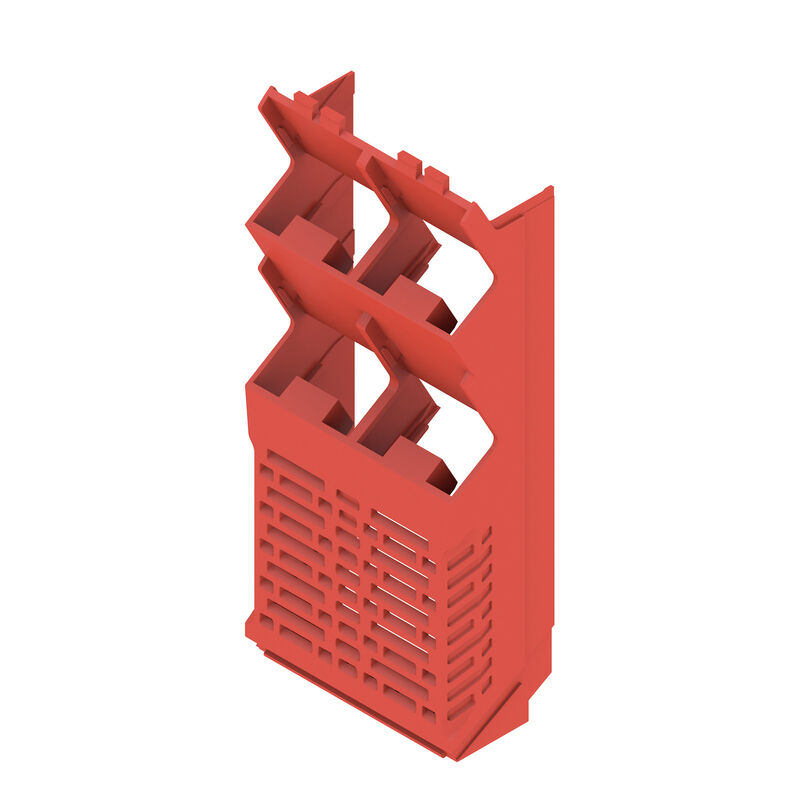

| Version | Élément latéral, OMNIMATE Housing - série CH20M Rouge, Élément latéral, Largeur: 45 mm |
| Référence | 1206930000 |
| Type | CH20M45 S 2PSC/2PSC RD 2014 |
| GTIN (EAN) | 4032248988785 |
| Qté. | 6 Pièce |
| Profondeur | 105,3 mm |
| Profondeur (pouces) | 4,146 inch |
| Hauteur | 22,8 mm |
| Hauteur (pouces) | 0,898 inch |
| Largeur | 45 mm |
| Largeur (pouces) | 1,772 inch |
| Poids net | 13,2 g |
| plage de température d'utilisation | -40 °C...120 °C |
| Humidité | 5 - 93 % d'humidité rel., Tu = 40 °C, pas de condensation |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Groupe de matériaux isolants | I |
| Indice de Poursuite Comparatif (CTI) | 600 ≤ CTI |
| Matériau | Plastique |
| Matériau isolant | PA 66 GF 30 |
| Surface | non traité |
| Couleur | Rouge |
| Degré de protection | IP20 en condition installée |
| Possibilité d'enrobage | Non |
| Tableau des couleurs (similaire) | RAL 3020 |
| Découpe en vue de la préparation d'un port fonctionnel intégrée | Non |
| Nombre d'emplacements pour les prises de raccordement femelles | 4 |
| Nombre de niveaux de raccordement | 2 |
| Nombre de pôles, max. | 16 |
| Nombre d’ouvertures de ventilation | 2 |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52153) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1206930000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1206930000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Conforme |
