Propriétés

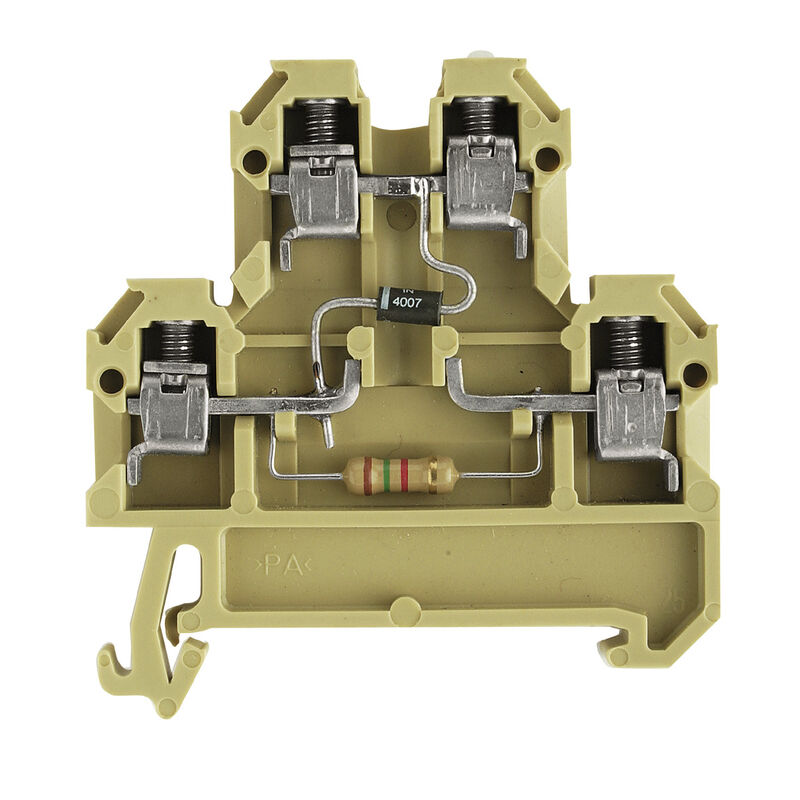

| Version | Bloc de jonction avec composant, Raccordement vissé, 4 mm², 24 V, 10 A, 1 N 4007, Résistance 1,5 kΩ, TS 35, beige / jaune |
| Référence | 0396960000 |
| Type | DK 4/35 1D 1K5 GET.SCH |
| GTIN (EAN) | 4008190040888 |
| Qté. | 25 Pièce |
| Profondeur | 52,5 mm |
| Profondeur (pouces) | 2,067 inch |
| Hauteur | 50 mm |
| Hauteur (pouces) | 1,968 inch |
| Largeur | 6 mm |
| Largeur (pouces) | 0,236 inch |
| Poids net | 12,4 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 100 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| Matériau | PA 66 |
| Couleur | beige / jaune |
| Classe d'inflammabilité selon UL 94 | V-2 |
| Version |
Raccordement vissé
avec Diode |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 1 |
| Nombre d'étages | 2 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Oui |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Côté ouvert | droite |
| Nombre de blocs de jonction identiques | 1 |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Non |
| Calibre selon 60 947-1 | A3 |
| Couple de serrage, max. | 0,8 Nm |
| Couple de serrage, min. | 0,5 Nm |
| Cran de réglage du couple avec visseuse électrique du type DMS | 2 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Longueur de dénudage | 9 mm |
| Nombre de raccordements | 4 |
| Plage de serrage, max. | 4 mm² |
| Plage de serrage, min. | 0,33 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 22 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Type de raccordement 2 | Raccordement vissé |
| Vis de serrage | M 3 |
| Décalage TS 35 | 25 mm |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 22 |
| Section nominale | 4 mm² |
| Tension nominale | 24 V |
| Tension nominale DC | 24 V |
| Courant nominal | 10 A |
| Courant avec conducteur max. | 10 A |
| Résistance de passage selon CEI 60947-7-x | 1 mΩ |
| Puissance dissipée conformément à CEI 60947-7-x | 1,02 W |
| Degré de pollution | 3 |
| Agrément/Certificat/Document de conformité |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36414)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0396960000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=0396960000&norm=0) |
| Documentation utilisateur | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| Agréments |   |
| ROHS | Conforme |
