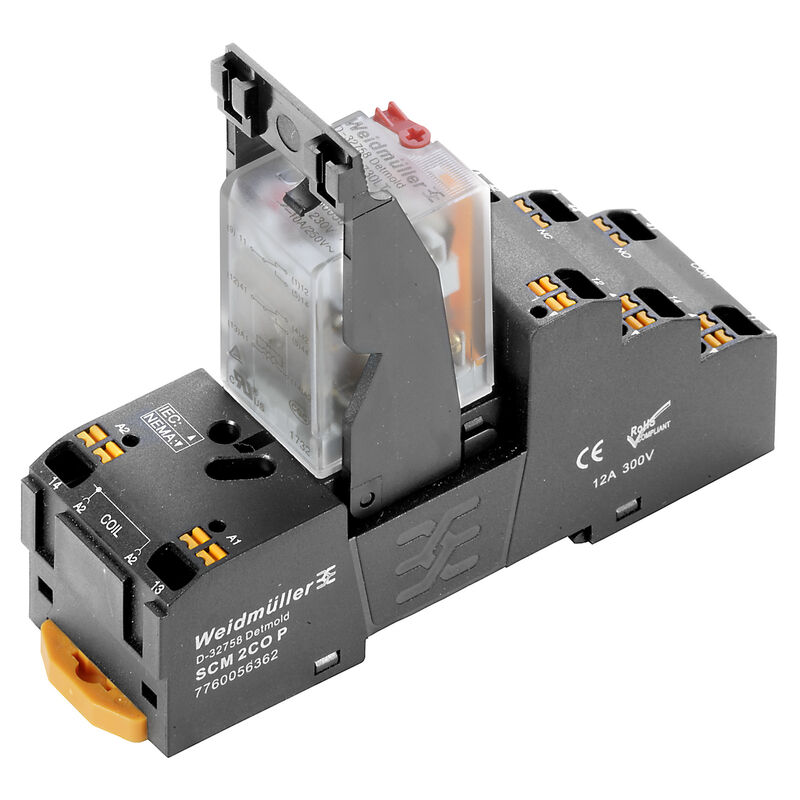

DRMKITP115VAC 2CO LD/PB — Illustration du produit

Figure similaire

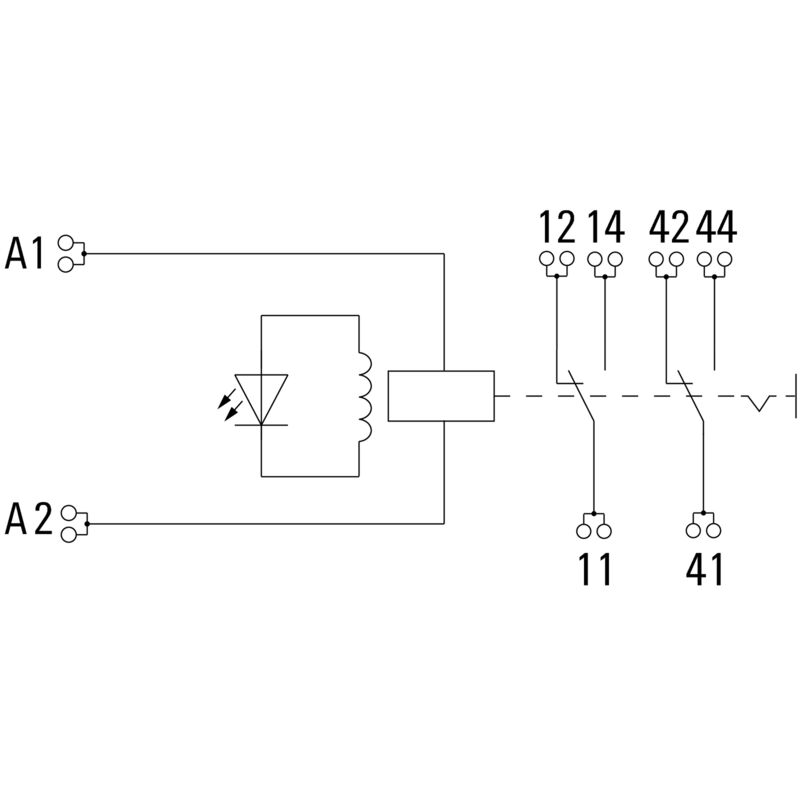

DRMKITP115VAC 2CO LD/PB — Schéma

DRMKITP115VAC 2CO LD/PB — Graph

Courbe de charge limite DC
Charge résistive

DRMKITP115VAC 2CO LD/PB — Graph

Durée de vie électrique

DRMKITP115VAC 2CO LD/PB — Graph

Courbe de dérating

DRMKITP115VAC 2CO LD/PB — Graph

Plage de tension de fonctionnement AC

DRMKITP115VAC 2CO LD/PB — Dimensional drawing

Relais associé à une base

DRMKITP115VAC 2CO LD/PB — Miscellaneous

Clé de codage des modèles

Fiche technique

DRMKITP115VAC 2CO LD/PB

D-SERIES DRM, Interface relais, Nombre des contacts: 2, Inverseur AgNi flash doré, Tension nominale: 115 V AC, Courant permanent: 10 A, PUSH IN, Levier de forçage disponible: Oui

Référence produit 2576000000

Propriétés

Informations générales de commande

Version	D-SERIES DRM, Interface relais, Nombre des contacts: 2, Inverseur AgNi flash doré, Tension nominale: 115 V AC, Courant permanent: 10 A, PUSH IN, Levier de forçage disponible: Oui
Référence	2576000000
Type	DRMKITP115VAC 2CO LD/PB
GTIN (EAN)	4050118585759
Qté.	10 Pièce

Dimensions et poids

Profondeur	82,3 mm
Profondeur (pouces)	3,24 inch
Hauteur	101,8 mm
Hauteur (pouces)	4,008 inch
Largeur	30,6 mm
Largeur (pouces)	1,205 inch
Poids net	97,552 g

Température de stockage	-40 °C...70 °C
Température de fonctionnement	-40 °C...55 °C
Humidité	35...85 % humidité rel., sans condensation

Conformité environnementale du produit

Statut de conformité RoHS	Conforme
REACH SVHC	Lead 7439-92-1
SCIP	611f3393-31e7-4ef5-8360-95619a629f27

Côté commande

Tension nominale	115 V AC
Courant nominal AC	12,6 mA (50 Hz) 10,8 mA (60 Hz)
Puissance nominale	1.0...1.2VA (60HZ)
Résistance de bobine	400 Ω ± 10 %
Indicateur d'état	LED rouge

Tension de commutation nominale	250 V AC
Courant permanent	10 A
Fréquence de commutation max. à charge nominale	0,1 Hz
Tension de commutation AC, max.	250 V
Puissance min. de commutation	10 mA @ 12 V 100 mA @ 5 V
Puissance de commutation AC (résistif), max.	2500 VA
Puissance de commutation DC (résistif), max.	240 W @ 24 V
Retard à la mise s. tension	<20 ms
Retard à la coupure	<20 ms
Type de contact	2 Inverseur (AgNi flash doré)
Durée de vie mécanique	20 x 10⁶ manœuvres

Caractéristiques générales

Rail	TS 35
Levier de forçage disponible	Oui
Version du levier de forçage	Bouton de test verrouillable BOuton de test momentané
Indicateur de position du commutateur mécanique	Oui
Couleur	noir
Composant de classe d'inflammabilité UL94	Composante .: Boîtier Classe d'inflammabilité UL94 .: V-2 Composante .: Poussoir Classe d'inflammabilité UL94 .: HB Composante .: Pied de montage Classe d'inflammabilité UL94 .: HB Composante .: Clip de maintien Classe d'inflammabilité UL94 .: HB Composante .: Protection du relais Classe d'inflammabilité UL94 .: V-2 Composante .: Plaque de base de relais Classe d'inflammabilité UL94 .: V-0 Composante .: Indicateur d'état du relais Classe d'inflammabilité UL94 .: HB Composante .: Levier de forçage du relais Classe d'inflammabilité UL94 .: HB

Coordination de l'isolation

Tension nominale	250 V
Degré de pollution	2
Catégorie de surtension	III
Groupe de matériaux isolants	C
Lignes d'air et de fuite côté commande - côté charge	≥ 5,5 mm
Rigidité de tension côté commande - côté charge	1,8 kV_eff /1 min.
Rigidité diélectrique des contacts voisins	1 kV_eff / 1 min
Rigidité diélectrique des contacts ouverts	1 kV_eff / 1 min
Degré de protection	IP20

Informations suplémentaires sur les agréments / standards

Numéro de certificat (cURus) relais	E312083
Numéro de certificat (cURus) base	E355547

Caractéristiques de raccordement

Technique de raccordement de conducteurs	PUSH IN
Longueur de dénudage, raccordement nominal	10 mm
Sections de raccordement, raccordement nominal	1,5 mm²
Plage de serrage, min.	0,14 mm²
Plage de serrage, max.	1,5 mm²
Section de raccordement du conducteur, AWG, min.	AWG 26
Section de raccordement du conducteur, AWG, max.	AWG 16
Section de raccordement du conducteur, min.	0,14 mm²
Section de raccordement du conducteur, max.	1,5 mm²
Section de raccordement du conducteur, souple, min.	0,14 mm²
Section de raccordement du conducteur, souple, max.	1,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.	0,14 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.	1 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.	0,14 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.	1,5 mm²
Dimension de la lame	0,4 x 2,5 mm

Téléchargements

Agrément/Certificat/Document de conformité	[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_96407)
Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_78990)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2576000000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2576000000)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)

Classifications

ETIM 6.0	EC001437
ETIM 7.0	EC001437
ETIM 8.0	EC001437
ETIM 9.0	EC001437
ECLASS 9.0	27-37-16-01
ECLASS 9.1	27-37-16-01
ECLASS 10.0	27-37-16-01
ECLASS 11.0	27-37-16-01
ECLASS 12.0	27-37-16-01
ECLASS 13.0	27-37-16-01
ECLASS 14.0	27-37-16-01

Agréments	![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conforme
