Propriétés

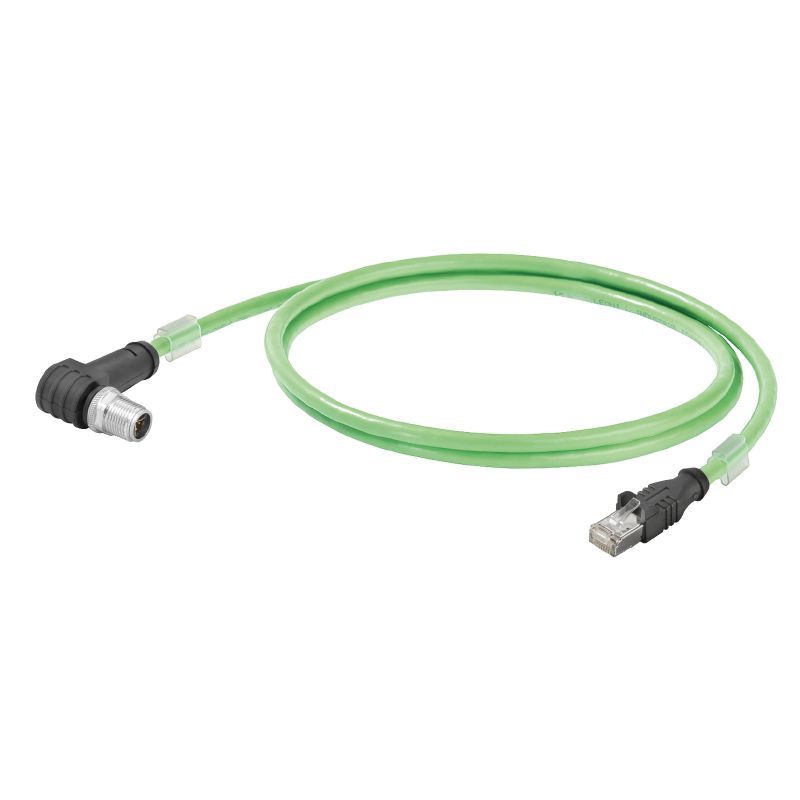

| Version | Câble système, RJ45 IP 20, M12 x-type IP67 mâle, en biais 0°, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 10 m |
| Référence | 2485600100 |
| Type | IE-C6EL8UG0100XCAU40-E |
| GTIN (EAN) | 4050118496352 |
| Qté. | 1 Pièce |
| Longueur | 10 m |
| Longueur (pouces) | 393,701 inch |
| Poids net | 478 g |
| Température de stockage | -40 °C...80 °C |
| Température de fonctionnement | -40 °C...80 °C |
| Température de pose | -20 °C...60 °C |
| Statut de conformité RoHS | Conforme |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Densité de fumée | Selon CEI 61034 |
| Norme de construction | Style UL 20963 |
| Densité de fumée | Selon CEI 61034 |
| Norme de construction | Style UL 20963 |
| Arrangement du fil | Paire torsadée |
| Blindage | S/FTP |
| Blindage complet | Tressage de blindage de fils de cuivre |
| Blindage de paire de fils | Feuille d'aluminium |
| Brins | 7 |
| Circuit | EIA/TIA T568 B |
| Couleur de la gaine | vert (RAL 6018) |
| Diamètre de l#92isolation | 0,98 mm |
| Diamètre de la gaine, max. | 6,7 mm |
| Diamètre de la gaine, min. | 6,1 mm |
| Diamètre du cuivre | 0,48 µm |
| Désignations normalisées |
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN |
| Isolation | PE |
| Matériau de conducteur | Conducteur en cuivre étamé semi-rigide |
| Matériau de la gaine | PUR |
| Nombre de conducteurs | 8 |
| Section | 4*2*AWG 26/7 - 4*2*0,128 mm² |
| Séquence des couleurs des fils –paires de fils | blanc - bleu, blanc - orange, blanc - vert, blanc - marron |
| Épaisseur de tressage de blindage | 0,1 mm |
| Catégorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Durée du signal | 5,2 ns/m |
| Impédance caractéristique | 100 ± 5 Ω pour 100 Mhz |
| Impédance de transfert |
15 mΩ/m pour 1 MHz
10 mΩ/m pour 10 MHz 30 mΩ/m pour 30 MHz |
| Résistance de boucle | 290 Ω/km |
| Tension d'essai : fil-fil-blindage | 700 Veff, 50 Hz, 1 min |
| Vitesse de transmission | 10 Gbit/s |
| Densité de fumée | Selon CEI 61034 |
| Halogène | Sans halogène, selon CEI 60754-1 |
| Rayon de courbure min, multiple | 10 x diamètre du câble |
| Rayon de courbure, min., unique | 5 x diamètre du câble |
| Résistance à la flamme | selon CEI 60332-1-2 |
| Tenue aux frottements | très bon |
| Tenue aux huiles | selon CEI 60811-2-1 |
| Prise de raccordement à gauche | M12, Codage X, IP67, Contact mâle, Coudé à 0°, Prise mâle, Plastique, blindé |
| Prise de raccordement à droite | RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103078) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2485600100) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Conforme |
