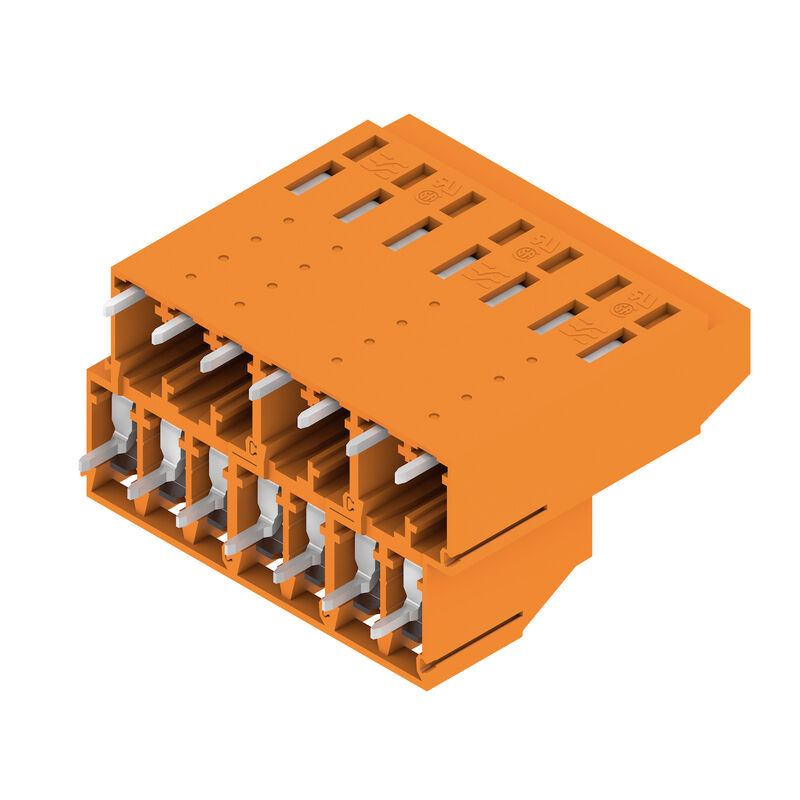

LL2N 5.08/14/90 3.2SN OR BX
Obrázek výrobku

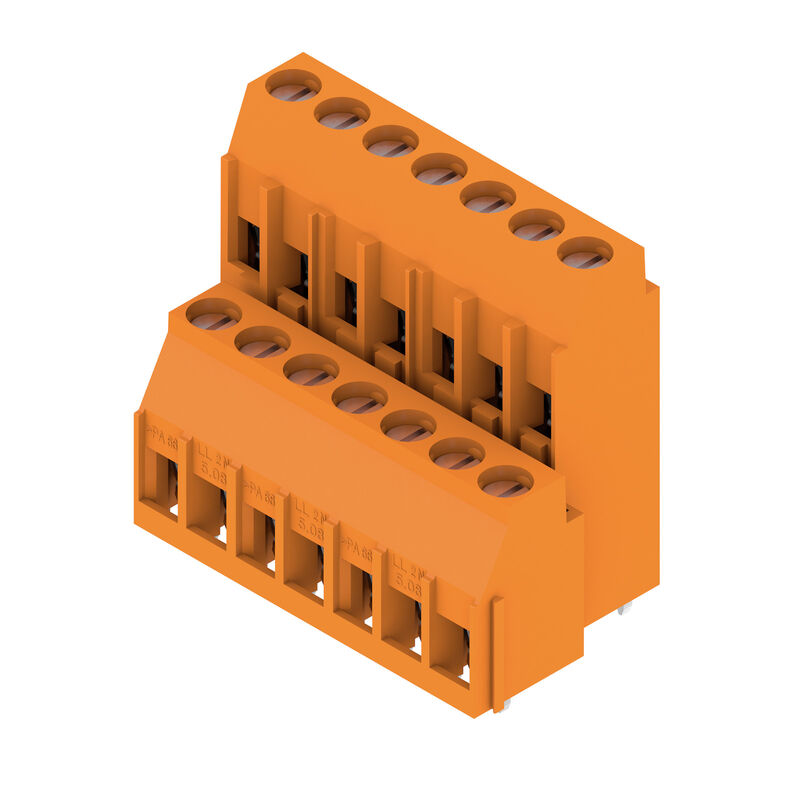

LL2N 5.08/14/90 3.2SN OR BX
Obrázek výrobku
LL2N 5.08/14/90 3.2SN OR BX
Dimensional drawing
LL2N 5.08/14/90 3.2SN OR BX
Graph

LL2N 5.08/14/90 3.2SN OR BX

Svorka PCB, 5.08 mm, Počet pólů: 14, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Připojení s upínacím třmenem, Upínací rozsah, max. : 6 mm², Box

ID výrobku 1977510000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 23
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Svorka PCB, 5.08 mm, Počet pólů: 14, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Připojení s upínacím třmenem, Upínací rozsah, max. : 6 mm², Box
Číslo objednávky
1977510000
Typ
LL2N 5.08/14/90 3.2SN OR BX
GTIN (EAN)
4032248673124
Množství
50 ks
Produkt-Kennzahlen
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Balení
Box

Rozměry a hmotnosti

Hloubka
21,94 mm
Hloubka (v palcích)
0,864 inch
Výška
34,5 mm
Výška (v palcích)
1,358 inch
Nejvyšší nebo nejnižší verze
31,3 mm
Šířka
38,75 mm
Šířka (v palcích)
1,526 inch
Čistá hmotnost
25,129 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Product family
OMNIMATE Signal - řada LL
Technique de raccordement de conducteurs
Připojení s upínacím třmenem
Vlastnost, bod sevření
WireReady
Montaggio su circuito stampato
Připojení pájením přetavením průchozím otvorem
도체 아웃렛 방향
90°
Rozteč v mm (P)
5,08 mm
Шаг в дюймах (P)
0,2 "
Počet pólů
14
Množství řady kolíků
2
Монтаж силами заказчика
Ano
Počet řad
2
maximalt radmonterbara poler per rad
24
Lödstiftlängd (l)
3,2 mm
Rozměry pájecích pinů
0,75 x 0,9 mm
Solder eyelet hole diameter (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Počet pájených kolíků na pól
1
Hrot šroubováku
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264
Utahovací moment, min.
0,5 Nm
Utahovací moment, max.
0,6 Nm
Svěrný šroub
M 3
Délka odizolování
6 mm
L1 v mm
30,48 mm
L1 v palcích
1,2 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Stupeň krytí
IP20

Údaje o materiálu

Izolační materiál
Wemid (PA)
Barevný
Oranžová
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina mědi
Povrch kontaktu
pocínované
Nátěr
4-6 μm SN
Typ cínování
matný povrch
Struktura vrstev pájeného připojení
4...6 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,08 mm²
6 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 12
Pevné, min. H05(07) V-U
0,5 mm²
Pevné, max. H05(07) V-U
6 mm²
Pružné, min. H05(07) V-K
0,5 mm²
Pružné, max. H05(07) V-K
4 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
2,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,4 mm x 1,5 mm; 3,0 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409500000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409600000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282700000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409700000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0372600000
Referenční text
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
32,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
26 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
27,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
22 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
500 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 120 A

Jmenovité údaje podle CSA

Rated voltage (Use group B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Номинальный ток (группа использования B/CSA)
20 A
Märkström (användargrupp D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12

Jmenovité údaje podle UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
20 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
317 mm
Šířka VPE
89 mm
Výška VPE
69 mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
