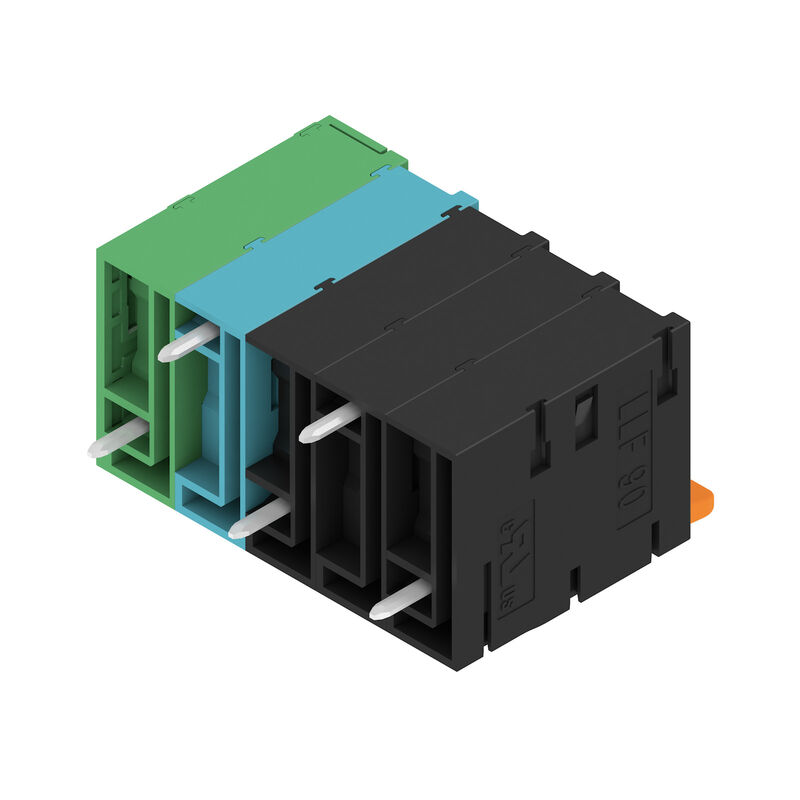

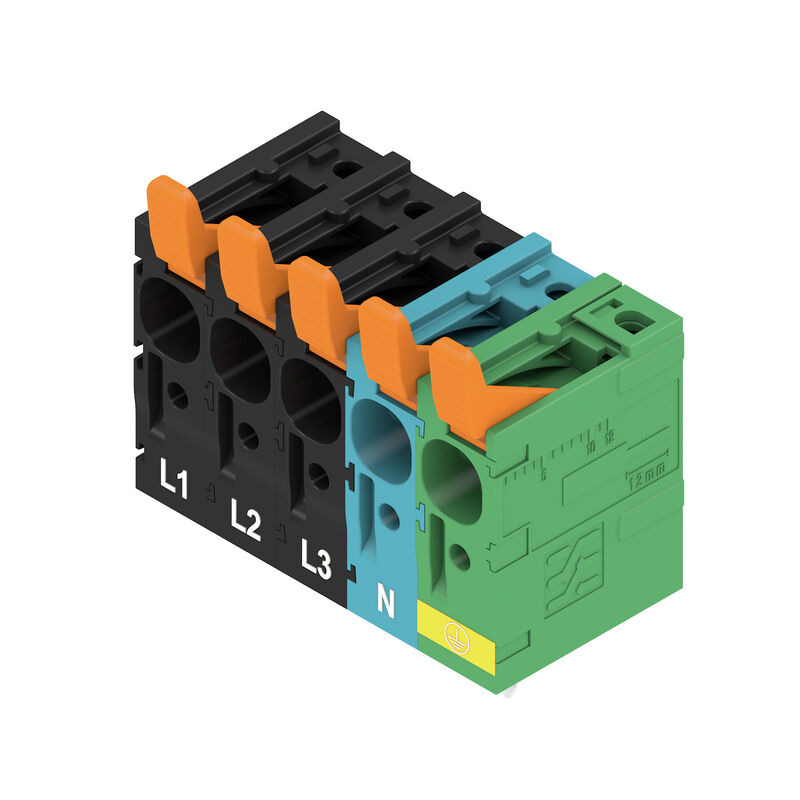

LLF 7.50/05/90V 5.0SN BK BX SO
Bloc de jonction pour circuit imprimé, 7.50 mm, Nombre de pôles: 5, 90°, Longueur du picot à souder (l): 5 mm, étamé, noir, PUSH IN avec actionneur, Plage de serrage, max. : 6 mm², Boîte
Référence produit
2891930000
Propriétés
| Version | Bloc de jonction pour circuit imprimé, 7.50 mm, Nombre de pôles: 5, 90°, Longueur du picot à souder (l): 5 mm, étamé, noir, PUSH IN avec actionneur, Plage de serrage, max. : 6 mm², Boîte |
| Référence | 2891930000 |
| Type | LLF 7.50/05/90V 5.0SN BK BX SO |
| GTIN (EAN) | 4064675881506 |
| Qté. | 50 Pièce |
| Indices de produit |
IEC: 1000 V / 41 A / 0.5 - 6 mm² UL: 600 V / 35 A / AWG 24 - AWG 8 |
| Emballage | Boîte |
| Profondeur | 22,07 mm |
| Profondeur (pouces) | 0,869 inch |
| Hauteur | 36,55 mm |
| Hauteur (pouces) | 1,439 inch |
| Hauteur version la plus basse | 31,55 mm |
| Largeur | 38,5 mm |
| Largeur (pouces) | 1,516 inch |
| Poids net | 0,404 g |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famille de produits | OMNIMATE Power - série LL |
| Technique de raccordement de conducteurs | PUSH IN avec actionneur |
| Montage sur le circuit imprimé | Raccordement soudé THT |
| Orientation de la sortie du conducteur | 90° |
| Pas en mm (P) | 7,5 mm |
| Pas en pouces (P) | 0,295 " |
| Nombre de pôles | 5 |
| Nombre de pôles | 1 |
| Juxtaposables côté client | Non |
| Nombre de séries | 1 |
| Longueur du picot à souder (l) | 5 mm |
| Dimensions du picot à souder | d = 1,5 mm |
| Diamètre du trou d'implantation (D) | 2 mm |
| Tolérance du diamètre du trou d'implantation (D) | + 0,1 mm |
| Protection au toucher selon DIN VDE 0470 | IP 20 |
| Protection au toucher selon DIN VDE 57 106 | protection doigt |
| Degré de protection | IP20 |
| Matériau isolant | Wemid (PA) |
| Couleur | noir |
| Tableau des couleurs (similaire) | RAL 9011 |
| Groupe de matériaux isolants | I |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | étamé |
| Structure en couches du raccordement soudé | 4...10 µm Sn mat |
| Température de stockage, min. | -40 °C |
| Température de stockage, max. | 70 °C |
| Température de fonctionnement , min. | -40 °C |
| Température de fonctionnement , max. | 120 °C |
| Plage de serrage, min. | 0,25 mm² |
| Plage de serrage, max. | 6 mm² |
| Rigide, min. H05(07) V-U | 0,5 mm² |
| Rigide, max. H05(07) V-U | 6 mm² |
| Semi-rigide, min. H07V-R | 0,5 mm² |
| souple, min. H05(07) V-K | 0,5 mm² |
| souple, max. H05(07) V-K | 6 mm² |
| avec embout isolé DIN 46 228/4, min. | 0,25 mm² |
| avec embout isolé DIN 46 228/4, max. | 6 mm² |
| avec embout, DIN 46228 pt 1, min. | 0,25 mm² |
| avec embout selon DIN 46 228/1, max. | 6 mm² |
| Raccordement |
|
| Texte de réference |
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P) |
| testé selon la norme | Conformément à CEI 60947-7-1 |
| Courant nominal, nombre de pôles min. (Tu = 20 °C) | 41 A |
| Courant nominal, nombre de pôles max. (Tu = 20 °C) | 35 A |
| Courant nominal, nombre de pôles min. (Tu = 40 °C) | 41 A |
| Courant nominal, nombre de pôles max. (Tu = 40 °C) | 30 A |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 1 000 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 1 000 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/3 | 1 000 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 8 kV |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 8 kV |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/3 | 8 kV |
| Tension nominale (groupe d'utilisation B / CSA) | 600 V |
| Tension nominale (groupe d'utilisation C / CSA) | 600 V |
| Tension nominale (groupe d'utilisation D / CSA) | 600 V |
| Courant nominal (groupe d'utilisation B / CSA) | 35 A |
| Courant nominal (groupe d'utilisation C / CSA) | 35 A |
| Courant nominal (groupe d'utilisation D / CSA) | 5 A |
| Section de raccordement de câble AWG, min. | AWG 24 |
| Section de raccordement de câble AWG, max. | AWG 8 |
| Tension nominale (groupe d'utilisation B / UL 1059) | 600 V |
| Tension nominale (groupe d'utilisation C / UL 1059) | 600 V |
| Tension nominale (groupe d'utilisation D / UL 1059) | 600 V |
| Courant nominal (groupe d'utilisation B / UL 1059) | 35 A |
| Courant nominal (groupe d'utilisation C / UL 1059) | 35 A |
| Courant nominal (groupe d'utilisation D / UL 1059) | 5 A |
| Section de raccordement de câble AWG, min. | AWG 24 |
| Section de raccordement de câble AWG, max. | AWG 8 |
| Emballage | Boîte |
| Longueur VPE | 349 mm |
| Largeur VPE | 139 mm |
| Hauteur VPE | 30 mm |
| Test : durabilité des marquages |
|
| Test : section à fixer |
|
| Test des dommages causés aux et au desserrage accidentel des conducteurs |
|
| Test de décrochage |
|
| Conformité IPC | Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande. |
| Remarques |
• Autres variantes sur demande • Courant nominal par rapport à la section nominale et au Nb min. de pôles. • Embouts nus selon DIN 46228/1 • Embouts isolés selon DIN 46228/4 • Sur le schéma, P = pas • Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables. • La prise de test ne peut être utilisée que comme point de récupération du potentiel. • Le bloc de jonction pour circuit imprimé à position unique peut être utilisé pour des tensions jusqu'à 1500 V (DC) et 1000 V (AC). La norme applicable au dispositif et les lignes d'air et de fuite appropriées requises doivent être respectées dans l'application • Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_300937) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2891930000) |
| Notification de modification produit |
[20220603 Change OMNIMATE® Power LLF 7.5090](https://mdcop.weidmueller.com/mediadelivery/asset/900_261807)
[20220603 Technische Änderung OMNIMATE® Power LLF 7.5090](https://mdcop.weidmueller.com/mediadelivery/asset/900_261808) |
| Documentation utilisateur | [Assembly_instruction_Montageanleitung_LLF_LUF_EN_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_268108) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| ROHS | Conforme |
