LSF-SMT 7.62/04/90 3.5SN BK TU

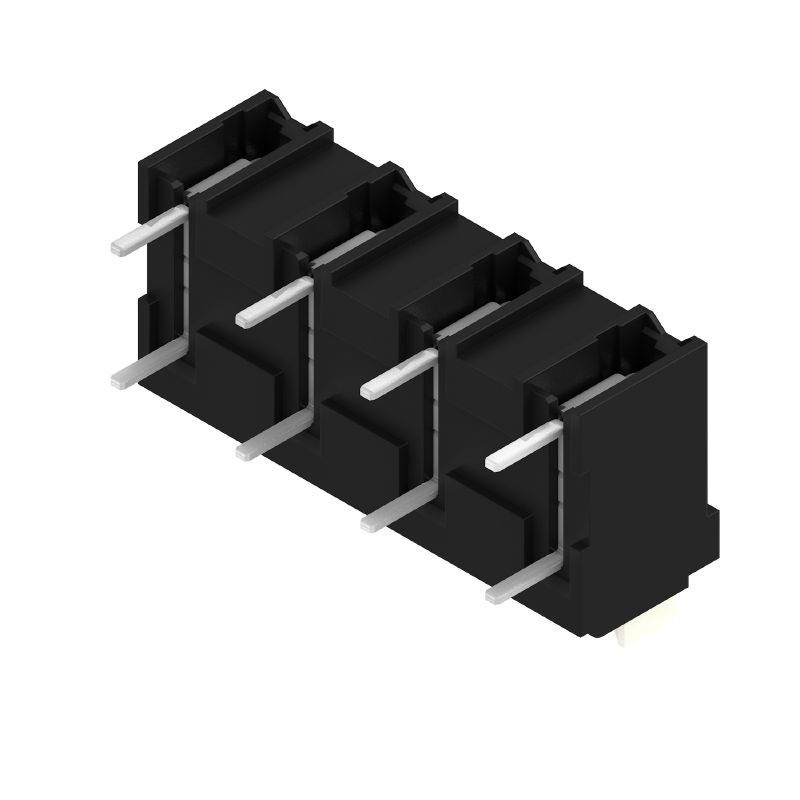

製品イメージ
LSF-SMT 7.62/04/90 3.5SN BK TU
製品イメージ
LSF-SMT 7.62/04/90 3.5SN BK TU
寸法図
LSF-SMT 7.62/04/90 3.5SN BK TU
グラフ
LSF-SMT 7.62/04/90 3.5SN BK TU
グラフ

LSF-SMT 7.62/04/90 3.5SN BK TU

プリント基板端子台, 7.62 mm, 極数: 4, 90°, ソルダーピン長 (l): 3.5 mm, 黒色, アクチュエータ付プッシュイン, クランプ範囲、最大 : 1.5 mm², Tube

商品番号 1824970000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 24
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス システムパラメータ 材料データ 接続に適した導体 Rated data acc. to IEC CSAにに準拠した公称データ UL 1059に準拠した公称データ 梱包 テストの種類 重要なメモ 分類

承認

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

一般注文データ

Version
プリント基板端子台, 7.62 mm, 極数: 4, 90°, ソルダーピン長 (l): 3.5 mm, 黒色, アクチュエータ付プッシュイン, クランプ範囲、最大 : 1.5 mm², Tube
Référence
1824970000
Type
LSF-SMT 7.62/04/90 3.5SN BK TU
GTIN (EAN)
4032248327591
Qté.
20 items
製品データ
IEC: 800 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
パッケージ
Tube

寸法と重量

Profondeur
14,75 mm
Profondeur (pouces)
0,581 inch
Hauteur
13,15 mm
高さ（インチ）
0,518 inch
下位バージョンの高さ
8,5 mm
Largeur
27,06 mm
Largeur (pouces)
1,065 inch
Poids net
3,96 g

温度

連続動作温度、最大
120 °C

環境製品コンプライアンス

Statut de conformité RoHS
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

システムパラメータ

Famille de produits
OMNIMATEシグナル – シリーズLSF
Technique de raccordement de conducteurs
アクチュエータ付プッシュイン
Montage sur le circuit imprimé
THT/THRはんだ接続
Orientation de la sortie du conducteur
90°
Pas en mm (P)
7,62 mm
Pas en pouces (P)
0,3 "
Nombre de pôles
4
Nombre de pôles
1
Juxtaposables côté client
いいえ
行数
1
Longueur du picot à souder (l)
3,5 mm
Tolérance sur la longueur du picot à souder
0 / -0.3 mm
Dimensions du picot à souder
0.35 x 0.8 mm
Dimension du picot à souder = tolérance d
0 / -0.1 mm
Diamètre du trou d'implantation (D)
1,1 mm
ソルダーアイレット穴直径公差 (D)
+0.1 mm
Nombre de picots par pôle
2
被覆剥き長さ
8 mm
L1 (mm)
22,86 mm
L1 (インチ)
0,9 "
DIN VDE 0470に適合したタッチセーフ保護
IP 20
DIN VDE 57 106に適合したタッチセーフ保護
フィンガータッチセーフ
保護度合い
IP20
体積抵抗
1.60 mΩ

材料データ

Matériau isolant
LCP GF
Couleur
黒色
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
銅合金
Structure en couches du raccordement soudé
4...6 µm Sn matt
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
120 °C
温度範囲、設置、最小
-30 °C
温度範囲、設置、最大
120 °C

接続に適した導体

Plage de serrage, min.
0,13 mm²
1,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 28
Section de raccordement du conducteur, AWG, max.
AWG 14
Rigide, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
1,5 mm²
souple, min. H05(07) V-K
0,2 mm²
souple, max. H05(07) V-K
1,5 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
avec embout isolé DIN 46 228/4, max.
0,75 mm²
avec embout, DIN 46228 pt 1, min.
0,25 mm²
avec embout selon DIN 46 228/1, max.
1,5 mm²
Raccordement
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,25 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9025760000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,34 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9025770000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      0690700000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,75 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9021040000
参照テキスト
フェルールの長さは、製品と定格電圧に応じて選択されます。
プラスチック製カラーの外径はピッチ（P）より大きくできません

Rated data acc. to IEC

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17,5 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
15 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
800 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
630 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
500 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
6 kV
Tenue aux courants de faible durée
3 x 1sで80 A

CSAにに準拠した公称データ

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1664286
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
150 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation C / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

Institut (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation C / UL 1059)
150 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
12 A
Courant nominal (groupe d'utilisation C / UL 1059)
10 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

Emballage
Tube
Longueur VPE
555 mm
Largeur VPE
21 mm
Hauteur VPE
16 mm
Résistance de la surface
Rs = 109 - 1012 Ω

テストの種類

Test : durabilité des marquages
  • 標準:
    DIN EN 60512-1-1 / 01.03
  • テスト:
    原産地表示, 種類の識別, ピッチ, 承認マーキングUL, 耐久性
  • 評価:
    使用可能
Test : section à fixer
  • 標準:
    DIN EN 60999-1セクション7および9.1 / 12.00, DIN EN 60947-1セクション8.2.4.5.1 / 12.02
  • 導体種類:
    • 導体の種類と導体断面:
      固定式0.14 mm²
    • 導体の種類と導体断面:
      撚線0.14 mm²
    • 導体の種類と導体断面:
      固定式1.5 mm²
    • 導体の種類と導体断面:
      撚線1.5 mm²
    • 導体の種類と導体断面:
      AWG 24/1
    • 導体の種類と導体断面:
      AWG 24/19
    • 導体の種類と導体断面:
      AWG 16/1
    • 導体の種類と導体断面:
      AWG 16/19
  • 評価:
    合格した
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • 標準:
    DIN EN 60999-1セクション9.4 / 12.00
  • 要件:
    0.2 kg
  • 導体種類:
    • 導体の種類と導体断面:
      AWG 24/1
    • 導体の種類と導体断面:
      AWG 24/19
  • 評価:
    合格した
  • 要件:
    0.3 kg
  • 導体種類:
    • 導体の種類と導体断面:
      撚線0.25 mm²
    • 導体の種類と導体断面:
      固定式0.5 mm²
  • 評価:
    合格した
  • 要件:
    0.4 kg
  • 導体種類:
    • 導体の種類と導体断面:
      固定式1.5 mm²
    • 導体の種類と導体断面:
      撚線1.5 mm²
    • 導体の種類と導体断面:
      AWG 16/1
    • 導体の種類と導体断面:
      AWG 16/19
  • 評価:
    合格した
Test de décrochage
  • 標準:
    DIN EN 60999-1セクション9.5 / 12.00
  • 要件:
    ≥10 N
  • 導体種類:
    • 導体の種類と導体断面:
      AWG 24/1
    • 導体の種類と導体断面:
      AWG 24/19
  • 評価:
    合格した
  • 要件:
    ≥20 N
  • 導体種類:
    • 導体の種類と導体断面:
      撚線0.25 mm²
    • 導体の種類と導体断面:
      H05V-U0.5
  • 評価:
    合格した
  • 要件:
    ≥40 N
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-U1.5
    • 導体の種類と導体断面:
      H07V-K1.5
    • 導体の種類と導体断面:
      AWG 16/1
    • 導体の種類と導体断面:
      AWG 16/19
  • 評価:
    合格した

重要なメモ

Conformité IPC
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
Remarques
  • 要求に応じて追加のプッシュボタンの色
  • スライダの作動力は最大40 N
  • 定格断面積および最小値に関連する定格電流極数。
  • プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に
  • プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • PZ 6/5圧着工具を備えたワイヤエンドフェルールの圧着形状「A」をお勧めします。
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


分類

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
