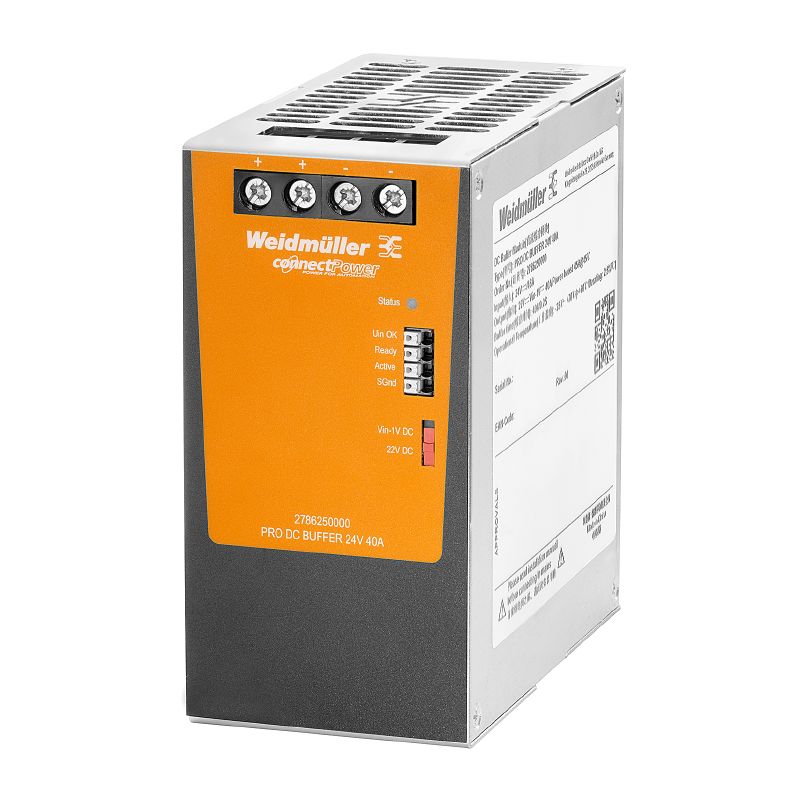

Module buffer, 24 V

Référence produit 2786250000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 3
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Entrée Sortie Données générales CEM / choc / vibration Coordination de l'isolation Sécurité électrique (normes appliquées) Données de connexion (entrée) Données de connexion (sortie) Caractéristiques de raccordement (signal) Signalisation PA52_7 Illustrations du produit Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319227/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319258/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E258476

Informations générales de commande

Version
Module buffer, 24 V
Référence
2786250000
Type
PRO DC BUFFER 24V 40A
GTIN (EAN)
4064675063490
Qté.
1  Pièce

Dimensions et poids

Profondeur
130  mm
Profondeur (pouces)
5,118  inch
Hauteur
125  mm
Hauteur (pouces)
4,921  inch
Largeur
65  mm
Largeur (pouces)
2,559  inch
Poids net
1 142  g

Températures

Température de stockage
-40 °C...85 °C
Température de fonctionnement
-25 °C...70 °C
Humidité
5...95 % (sans condensation)

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
0ffa7f6e-dcfd-414c-a39f-eb67653cea98

Entrée

Consommation de courant DC
<0,2 A @ pas de charge
<1 A @ process de charge pour typ. 10 s
Courant d'entrée
0...41 A
Fusible d'entrée (interne)
Oui
Plage de tension d'entrée DC
22,5 - 30 V DC
Technique de raccordement
Raccordement vissé
Tension d'entrée nominale
24 V DC

Sortie

Courant de sortie à 40 °C
25 A
Courant nominal
40  A
Possibilité de mise en parallèle
Oui
Protection contre la surtension sortie
33 V…35 V
Protection contre la tension inverse
Oui
Protection contre les courts-circuits et les surcharges
Oui
Protection de surcharge
Oui
Technique de raccordement
Raccordement vissé
Temps de pontage en cas de panne de secteur .
  • Temps de passage en cas de panne de secteur, min.:
    200 ms
  • Type de tension d'entrée:
    DC
  • Tension d'entrée:
    24 V
  • Courant de sortie:
    40 A
  • Tension de sortie .:
    22,2 V
Tension de sortie
22.2 ± 0.4 V DC / Vin-1 V(± 0.4 V)
Tension de sortie, remarque
Correspond à la tension d'entrée

Données générales

Degré de protection
IP20
Humidité
5...95 % (sans condensation)
MTBF
  • Selon la norme:
    SN 29500
  • Durée de fonctionnement (heures), min.:
    2 500 000 h
  • Température ambiante:
    25 °C
  • Tension d'entrée:
    24 V
  • Puissance de sortie:
    960 W
  • Cycle de service:
    100 %
Poids
1 142  g
Position de montage, conseils de montage
Horizontal sur rail DIN TS 35, dégagement supérieur et inférieur de 50 mm pour le débit d'air libre, dégagement de 10 mm pour les sous-ensembles voisins.
Protection contre les courts-circuits
Oui
interne
Rendement
≥ 98% du mode mémoire tampon
Support de mémoire
Condensateur interne
Version du boîtier
Métal, résistant à la corrosion

CEM / choc / vibration

Résistance aux chocs selon IEC 60068-2-27
30 g dans toutes les directions
Résistance aux interférences selon
EN 61000-4-2, -3, -4, -5, -6
Résistance aux vibrations selon IEC 60068-2-6
2,3 g (monté sur rail profilé)
Émission sonore conforme à la norme EN55032
Classe B

Coordination de l'isolation

Classe de protection
III, sans raccordement PE, pour SELV
Degré de pollution
2
Tension d'isolation sortie / terre
0,5  kV
Tension d’isolation sortie / terre
0,5  kV

Sécurité électrique (normes appliquées)

Basse tension de protection
SELV selon CEI 60950-1
PELV conforme à la norme EN 60204-1
Équipement électrique des machines
selon EN60204

Données de connexion (entrée)

Couple de serrage max.
0,6  Nm
Couple de serrage min.
0,5  Nm
Nombre de blocs de jonction
4 (++--)
Protection contre inversions de polarité
Oui, ≤31 V DC
Section de raccordement du conducteur, AWG/kcmil , max.
8
Section de raccordement du conducteur, AWG/kcmil , min.
22
Section de raccordement du conducteur, flexible , max.
16  mm²
Section de raccordement du conducteur, flexible , min.
0,5  mm²
Section de raccordement du conducteur, rigide , max.
16  mm²
Section de raccordement du conducteur, rigide , min.
0,5  mm²
Technique de raccordement
Raccordement vissé

Données de connexion (sortie)

Couple de serrage max.
0,6  Nm
Couple de serrage min.
0,5  Nm
Nombre de blocs de jonction
4 (++ / --)
Protection contre inversions de polarité
Oui, ≤31 V DC
Section de raccordement du conducteur, AWG/kcmil , max.
8
Section de raccordement du conducteur, AWG/kcmil , min.
22
Section de raccordement du conducteur, flexible , max.
16  mm²
Section de raccordement du conducteur, flexible , min.
0,5  mm²
Section de raccordement du conducteur, rigide , max.
16  mm²
Section de raccordement du conducteur, rigide , min.
0,5  mm²
Technique de raccordement
Raccordement vissé

Caractéristiques de raccordement (signal)

Nombre de bornes
4  (Uin OK, Ready, Active, Sgnd)
Section de raccordement du conducteur, AWG/kcmil , max.
14
Section de raccordement du conducteur, AWG/kcmil , min.
28
Section de raccordement du conducteur, flexible (signal), max.
1,5  mm²
Section de raccordement du conducteur, flexible (signal), min.
0,2  mm²
Section de raccordement du conducteur, rigide , max.
1,5  mm²
Section de raccordement du conducteur, rigide , min.
0,2  mm²
Technique de raccordement
PUSH IN

Signalisation PA52_7

Indicateur d'état
LED verte

Illustrations du produit

Titre d'illustration #96 03
Graph
Légende 03
Buffer Time
