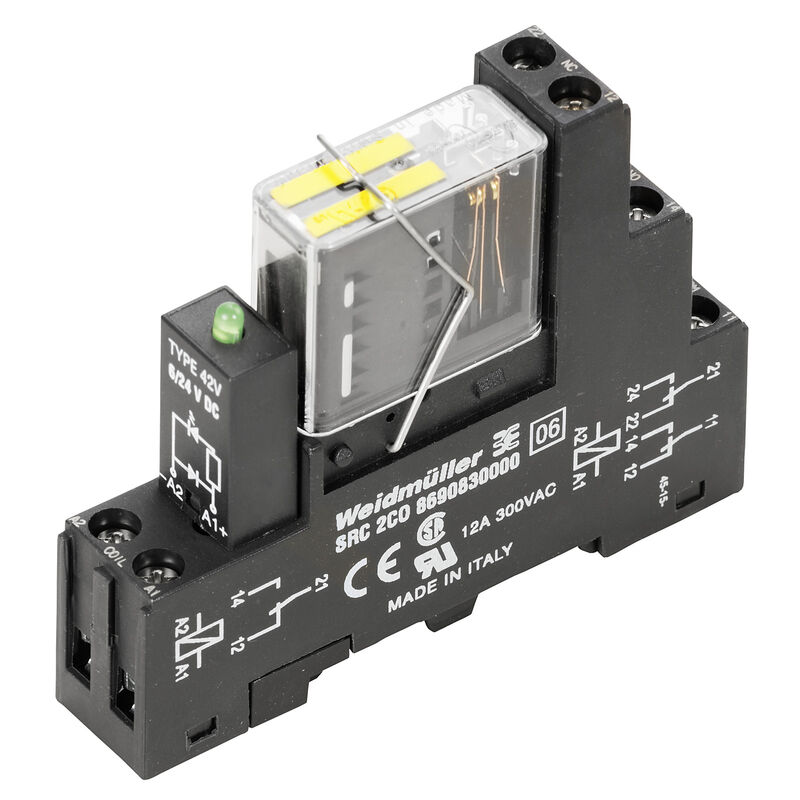

RCIKIT 24VDC 2CO LD/FG
RIDERSERIES FG, Interface relais avec contacts à guidage forcé, Nombre des contacts: 2, Contacts inverseurs guidés de force (EN 61810-3 type B) AgCuNi, Tension nominale: 24 V DC ±10 %, Courant permanent: 6 A, Raccordement vissé, Levier de forçage disponible: Non
Propriétés
| Version | RIDERSERIES FG, Interface relais avec contacts à guidage forcé, Nombre des contacts: 2, Contacts inverseurs guidés de force (EN 61810-3 type B) AgCuNi, Tension nominale: 24 V DC ±10 %, Courant permanent: 6 A, Raccordement vissé, Levier de forçage disponible: Non |
| Référence | 1218410000 |
| Type | RCIKIT 24VDC 2CO LD/FG |
| GTIN (EAN) | 4050118002416 |
| Qté. | 10 Pièce |

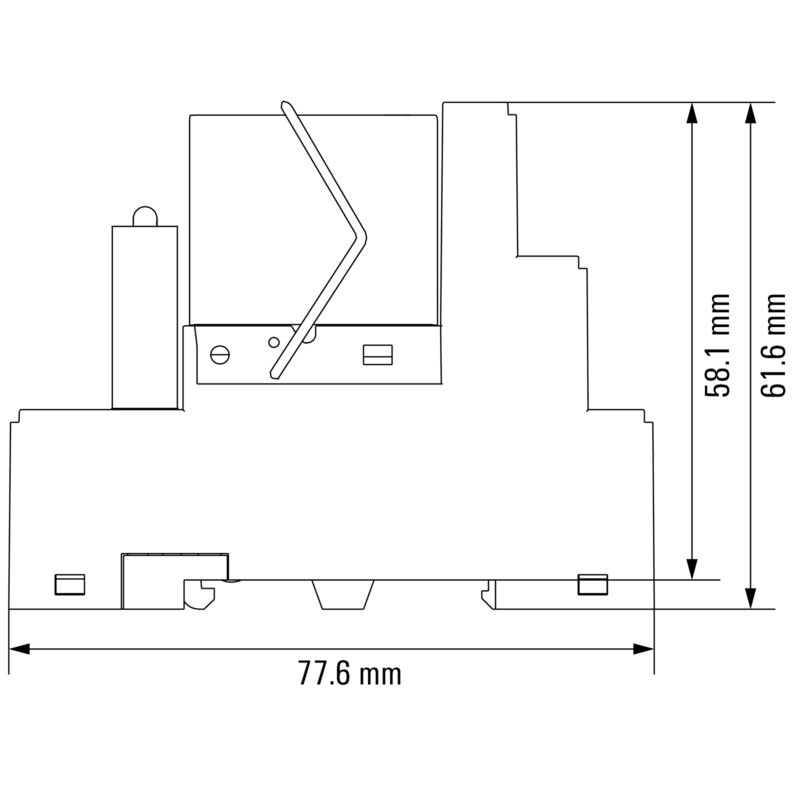

| Profondeur | 61,6 mm |
| Profondeur (pouces) | 2,425 inch |
| Hauteur | 77,6 mm |
| Hauteur (pouces) | 3,055 inch |
| Largeur | 15,6 mm |
| Largeur (pouces) | 0,614 inch |
| Poids net | 71,1 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -40 °C...70 °C |
| Humidité | 40 °C/95 % d'humidité rel., pas de condensation |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fc45714a-dcf9-499e-b37b-5a6f61f2521f |
| Tension nominale | 24 V DC ±10 % |
| Courant nominal DC | 31,6 mA |
| Puissance nominale | 759 mW |
| Résistance de bobine | 720 Ω ± 10 % |
| Indicateur d'état | LED verte |
| Circuit de protection | Diode de roue libre |
| Tension de commutation nominale | 250 V AC |
| Courant permanent | 6 A |
| Fréquence de commutation max. à charge nominale | 0,1 Hz |
| Tension de commutation DC, max. | 250 V |
| Puissance min. de commutation |
1 mA @ 24 V
10 mA @ 10 V 100 mA @ 5 V |
| Courant à la mise sous tension | 15 A / 20 ms |
| Puissance de commutation AC (résistif), max. | 1500 VA |
| Puissance de commutation DC (résistif), max. | 144 W @ 24 V |
| Retard à la mise s. tension | ≤ 12 ms |
| Retard à la coupure | ≤ 6 ms |
| Type de contact | 2 Contacts inverseurs guidés de force (EN 61810-3 type B) (AgCuNi) |
| Durée de vie mécanique | > 50 x 106 manœuvres |
| Rail | TS 35 |
| Levier de forçage disponible | Non |
| Indicateur de position du commutateur mécanique | Non |
| Couleur | noir |
| Classe d'inflammabilité selon UL 94 | V-1 |
| Tension nominale | 250 |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Lignes d'air et de fuite côté commande - côté charge | ≥ 10 mm |
| Rigidité de tension côté commande - côté charge | 2,5 KVeff / 1 min. |
| Rigidité diélectrique des contacts voisins | 2,5 KVeff / 1 min. |
| Rigidité diélectrique des contacts ouverts | 1,5 kVeff /1 min. |
| Tension de tenue au choc | 6 kV (1,2/50 µs) |
| Degré de protection | IP20 |
| Normes | DIN EN 50205 |
| Numéro de certificat (cURus) base | E223759 |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Longueur de dénudage, raccordement nominal | 8 mm |
| Sections de raccordement, raccordement nominal | 2,5 mm² |
| Plage de serrage, min. | 0,5 mm² |
| Plage de serrage, max. | 2,5 mm² |
| Dimension de la lame | Taille PH1 |
| Agrément/Certificat/Document de conformité | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37663) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49167) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1218410000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1218410000) |
| Logiciel | [Library and function block -- SISTEMA library 2.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_89074) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Agréments |   |
| ROHS | Conforme |
