Propriétés
| Version | Interface, RSF, Connecteur débrochable selon CEI60603-13 / DIN41651, 16 pôles, Raccordement vissé |
| Référence | 8265540000 |

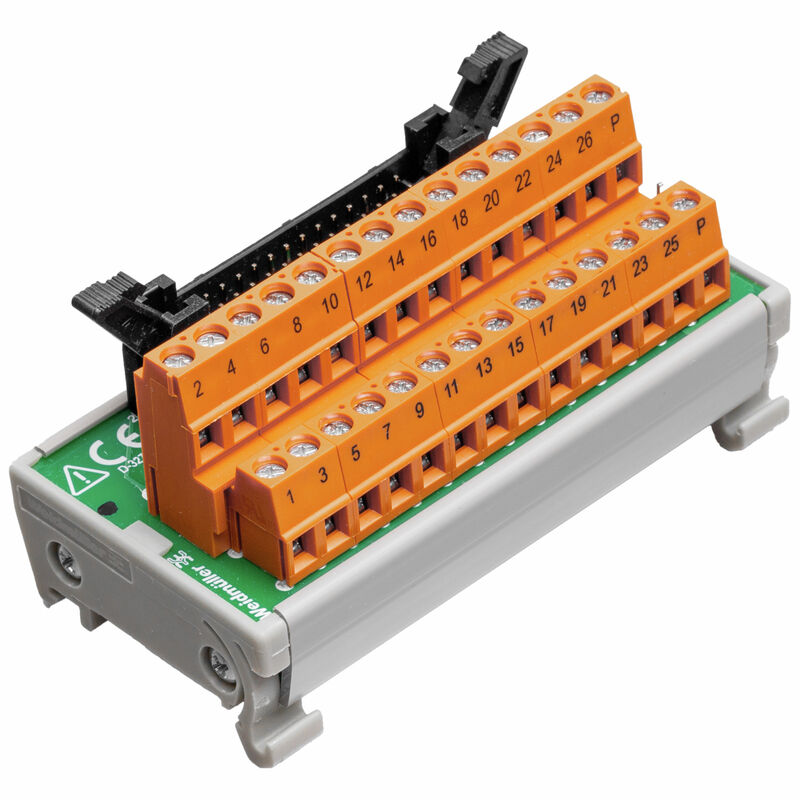

| Type | RS F16 LPK 2H/18 |
| GTIN (EAN) | 4008190431518 |
| Qté. | 1 Pièce |
| Profondeur | 66 mm |
| Profondeur (pouces) | 2,598 inch |
| Hauteur | 45 mm |
| Hauteur (pouces) | 1,772 inch |
| Largeur | 64 mm |
| Largeur (pouces) | 2,52 inch |
| Poids net | 103 g |
| Température de stockage | -40...70 °C |
| Température de fonctionnement | 0...55 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| Mise à la terre | Oui |
| Nombre de pôles (côté commande) | 16 pôles |
| Raccordement côté commande | Connecteur débrochable selon CEI60603-13 / DIN41651 |
| Raccordement côté installation | LPK 2H 5.08mm |
| Raccordement du conducteur de protection | Broche |
| Tension nominale (texte) | 60 V AC / 75 V DC |
| Courant nominal par connexion | 1 A |
| Selon | DIN EN 50178 |
| Tension nominale | 100 V |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Contrôle de la tension d'impulsion | 0,8 kV |
| Couple de serrage, max. | 0,6 Nm |
| Couple de serrage, min. | 0,5 Nm |
| Embouts isolés, max. | 2,5 mm² |
| Flexible avec embout, max. | 2,5 mm² |
| Flexible avec embout, min. | 0,5 mm² |
| Flexible, min. H05(07) V-K | 0,5 mm² |
| Longueur de dénudage | 6 mm |
| Plage de raccordement, max. | 1,5 mm² |
| Plage de raccordement, min. | 0,15 mm² |
| Rigide, max. H05(07) V-U | 6 mm² |
| Rigide, min. H05(07) V-U | 0,5 mm² |
| Section du conducteur max., AWG | AWG 12 |
| Section du conducteur min., AWG | AWG 26 |
| souple, max. H05(07) V-K | 4 mm² |
| Type de la connexion | Raccordement vissé |
| Agrément/Certificat/Document de conformité | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153582) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_308489) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8265540000&norm=0) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (UR) | E141197 |
