S2C-SMT 3.50/10/90LF 1.5SN BK RL

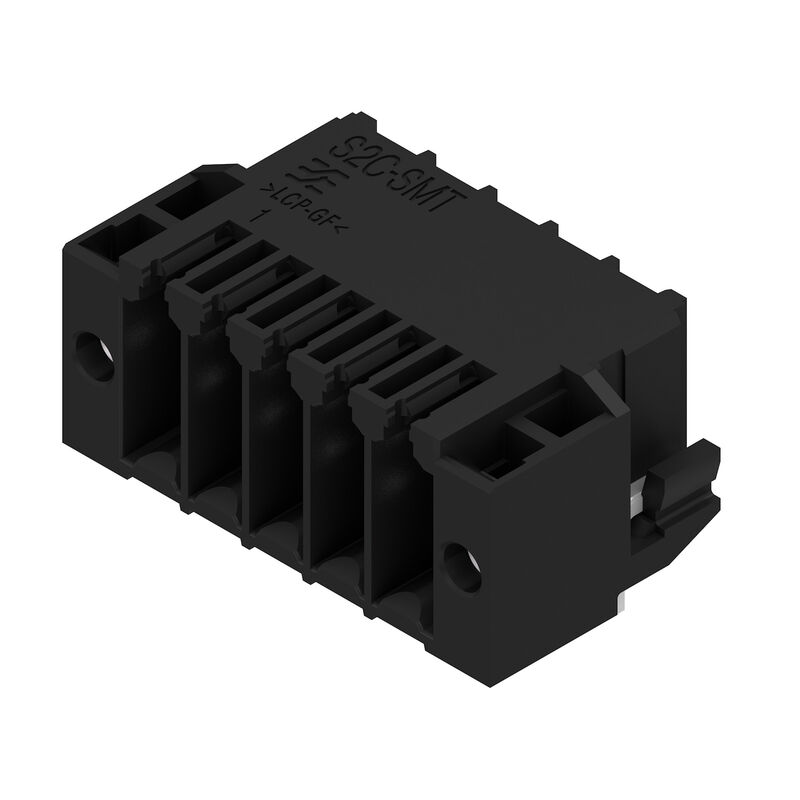

Obrázek výrobku
S2C-SMT 3.50/10/90LF 1.5SN BK RL

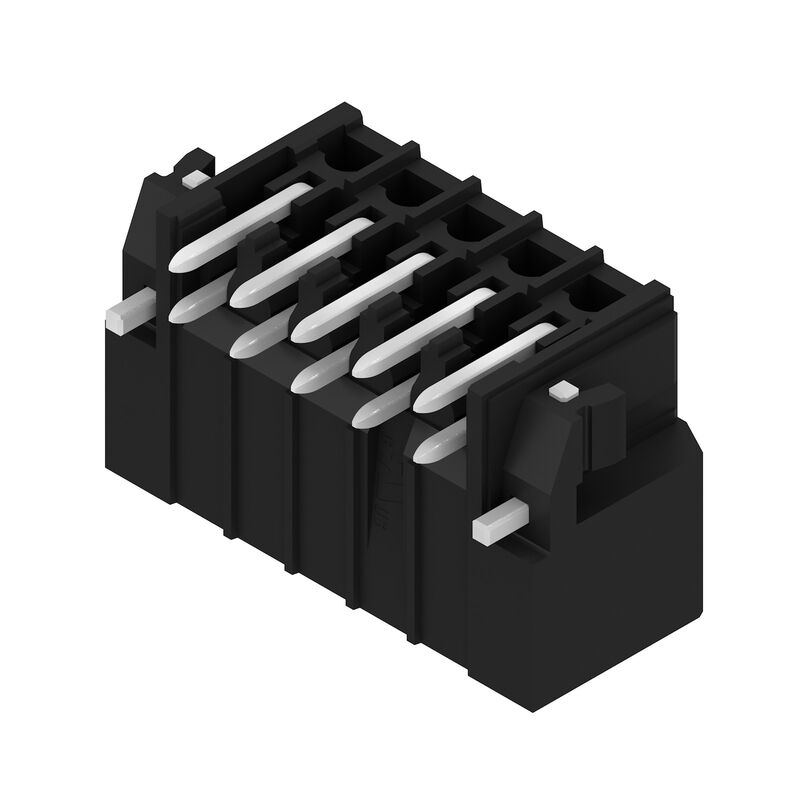

Obrázek výrobku
S2C-SMT 3.50/10/90LF 1.5SN BK RL
Dimensional drawing
S2C-SMT 3.50/10/90LF 1.5SN BK RL
Výhoda produktu
Optimised for the SMT process
Safe board-to-board connection
S2C-SMT 3.50/10/90LF 1.5SN BK RL
Dimensional drawing
S2C-SMT 3.50/10/90LF 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection

S2C-SMT 3.50/10/90LF 1.5SN BK RL

PCB 플러그인 커넥터, 수형 헤더, 용접 플랜지, THT/THR 용접 결선, 3.50 mm, 극 수: 10, 90°, 솔더 핀 길이(l): 1.5 mm, 주석 도금, 검정, Tape

ID výrobku 1359120000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Je protikusem 4 Příbuzné výrobky 17
Tanúsítványok 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 Rendszerspecifikációk Dati del materiale Névleges adatok IEC szerint Dati di dimensionamento secondo CSA Jmenovité údaje podle UL 1059 Csomagolás 중요 참고 사항 분류

Tanúsítványok

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

일반 주문 데이터

Version
PCB 플러그인 커넥터, 수형 헤더, 용접 플랜지, THT/THR 용접 결선, 3.50 mm, 극 수: 10, 90°, 솔더 핀 길이(l): 1.5 mm, 주석 도금, 검정, Tape
Référence
1359120000
Type
S2C-SMT 3.50/10/90LF 1.5SN BK RL
GTIN (EAN)
4050118161922
Qté.
235 ks
Údaje výrobku
IEC: 200 V / 13.4 A
UL: 150 V / 9.5 A
Balení
Tape

치수 및 중량

Profondeur
14,2 mm
Profondeur (pouces)
0,559 inch
Hauteur
12,3 mm
높이 (인치)
0,484 inch
가장 낮은 버전의 높이
10,8 mm
Largeur
24,5 mm
Ширина (в дюймах)
0,965 inch
Poids net
3,611 g

환경 제품 규정 준수

Statut de conformité RoHS
준수, 예외 미존재
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Rendszerspecifikációk

Famille de produits
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2 file
Type de raccordement
보드 결선
Montage sur le circuit imprimé
Połączenie lutowane THT/THR
Pas en mm (P)
3,5 mm
Pas en pouces (P)
0,138 "
Angle de sortie
90°
Nombre de pôles
10
Nombre de picots par pôle
1
Longueur du picot à souder (l)
1,5 mm
Dimensions du picot à souder
d = 1,0 mm
Osmiúhlý
Diamètre du trou d'implantation (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Vnější průměr pájecí destičky
2,1 mm
Diamètre du trou de l'écran
1,9 mm
L1 en mm
14 mm
L1 v palcích
0,551 "
Počet řad
1
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Může být kódováno
Ano
Zásuvná síla / pól, max.
5 N
Tažná síla / pól, max.
5 N

Dati del materiale

Matériau isolant
LCP GF
Couleur
검정
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIb
Indice de Poursuite Comparatif (CTI)
≥ 175
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Matériau des contacts
Slitina
Surface du contact
pocínované
Structure en couches du raccordement soudé
1...3 µm Ni / 2...5 µm Sn matný povrch
Structure en couches du contact mâle
2...5 µm Sn / 1...3 µm Ni
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
-120 °C
Teplotní rozsah, instalace, min.
-40 °C
Teplotní rozsah, instalace, max.
120 °C

Névleges adatok IEC szerint

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
13,4 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
12 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
200 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
80 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1 s s 80 A

Dati di dimensionamento secondo CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1121690
Tension nominale (groupe d'utilisation B / CSA)
150 V
Tension nominale (groupe d'utilisation C / CSA)
50 V
Tension nominale (groupe d'utilisation D / CSA)
150 V
Courant nominal (groupe d'utilisation B / CSA)
9,5 A
Courant nominal (groupe d'utilisation C / CSA)
9,5 A
Courant nominal (groupe d'utilisation D / CSA)
9,5 A
Référence aux valeurs approuvées
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
150 V
Tension nominale (groupe d'utilisation C / UL 1059)
50 V
Courant nominal (groupe d'utilisation B / UL 1059)
9,5 A
Courant nominal (groupe d'utilisation C / UL 1059)
9,5 A
Courant nominal (groupe d'utilisation D / UL 1059)
9,5 A
Référence aux valeurs approuvées
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Csomagolás

Emballage de niveau ESD
sztatikus disszipatív
Emballage
Tape
Longueur VPE
332 mm
Largeur VPE
330 mm
Hauteur VPE
74 mm
Profondeur ruban (T2)
15,1 mm
Largeur du ruban (W)
44 mm
Profondeur du ruban (K0)
14,6 mm
Hauteur ruban (A0)
14,5 mm
Largeur du ruban (B0)
32,9 mm
Séparation ruban (P1)
20 mm
Orifice de séparation ruban (E)
1,75 mm
Séparation ruban (F)
20,2 mm
Diamètre de bobine du ruban ∅ (A)
330 mm
Résistance de la surface
Rs = 109 - 1012 Ω

중요 참고 사항

Conformité IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Remarques
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Odstęp między rzędami: patrz układ otworów
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    분류

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
