Propriétés
| Couleur de la gaine | noir |
| Type de produit | Câble capteurs/actionneurs |

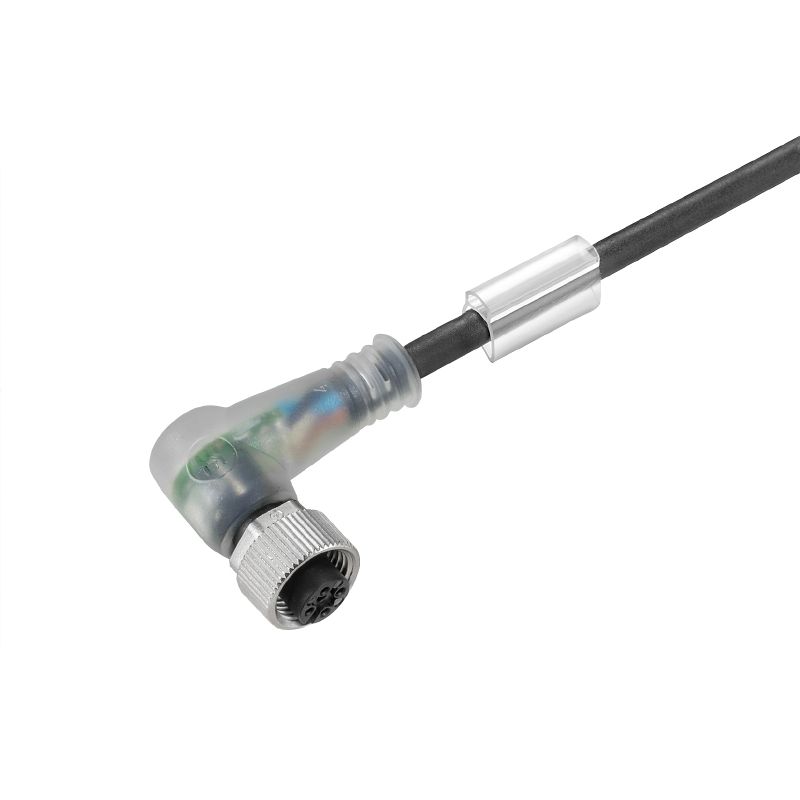

| Version | Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 5, 3 m, Femelle coudée, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non |
| Référence | 1022930300 |
| Type | SAIL-M12BW-5-3LW3.0TP |
| GTIN (EAN) | 4032248737376 |
| Qté. | 1 Pièce |
| Poids net | 117 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| Accélération | 5 m/s² |
| Blindé | Non |
| Codage couleur |
brun
blanc bleu noir Vert/jaune |
| Couleur de la gaine | noir |
| Cycles de courbure | 10 Mio |
| Diamètre extérieur | 5.1 mm ± 0.2 mm |
| Gaine selon UL AWM | 20233 (80 °C / 300 V) |
| Halogène | Non |
| Isolation | PP |
| Longueur de câble configurable | Non |
| Longueur du câble | 3 m |
| Matériau de la gaine | PUR |
| Nombre de pôles | 5 |
| Plage de température, en mouvement | -30...105 °C |
| Plage de température, fixe | -40...105 °C |
| Rayon de courbure, min., fixe | 4 x diamètre du câble |
| Rayon de courbure, mobile | 7,5 x diamètre du câble |
| Résistance de soudage | Oui |
| Résistance à la torsion | 360 °/m |
| Réticulé par irradiation | Non |
| Section du conducteur | 0,34 mm² |
| Tropicalisé (résistant aux perles de soudure) | Oui |
| Utilisation sur chaîne porte-câbles | Oui |
| Vitesse | 200 m/s |
| Codage | Codage A |
| Couple de serrage | M12 : 0,8 - 1,2 Nm |
| Courant nominal | 4 A |
| Cycles d'enfichage | ≥ 100 |
| Degré de pollution | 3 |
| Degré de protection |
IP67
IP68 Vissé IP65 IP66 |
| Filetage du raccordement | M12 |
| LED | Oui |
| Matériau de base du boîtier | PUR |
| Matériau de la bague filetée | Zinc injecté sous pression |
| Plage de températures du coffret | -25...+85 °C |
| ponté | Non |
| Surface du contact | doré |
| Tension nominale | 24 V |
| Tenue d’isolation | 108 Ω |
| Version | Femelle coudée |
| Tension nominale | 24 V |
| Tenue d’isolation | 108 Ω |
| Norme de connecteur | CEI 61076-2-101 |
| Norme de connecteur | CEI 61076-2-101 |
| Prise de raccordement à gauche | M12, Codage A, IP69, Contact femelle, Coudé à 90°, Plastique, LED, non blindé |
| Prise de raccordement à droite | extrémité libre du conducteur |
| Titre d'illustration #96 03 | Dessin coté |
| Légende 03 | Angled socket |
| Titre d'illustration #96 04 | Schéma des pôles |
| Légende 04 | Socket |
| Titre d'illustration #96 06 | L'outil idéal : Screwty ® avec fonction de serrage |
| Légende 06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_156792) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1022930300) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1022930300) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1022930300&norm=0) |
| Notification de modification produit |
[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| Agréments |  |
| ROHS | Conforme |
