Propriétés
| Couleur de la gaine | noir |
| Type de produit | Câble capteurs/actionneurs |

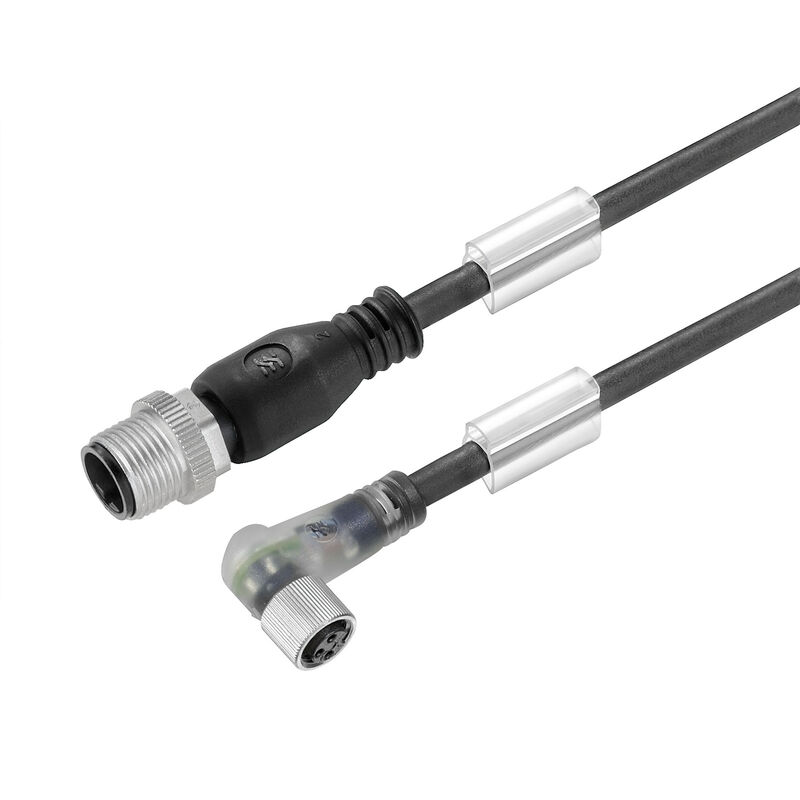

| Version | Câble capteurs/actionneurs, Câble de raccordement, M12 / M8, Nombre de pôles : 3, 5 m, Mâle, droit - Femelle, coudée, Blindé: Non, LED: Oui, Matériau de la gaine: PVC, Halogène: Oui |
| Référence | 1962290500 |
| Type | SAIL-M12GM8W-3L5.0V |
| GTIN (EAN) | 4032248643332 |
| Qté. | 1 Pièce |
| Poids net | 155 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Blindé | Non |
| Codage couleur |
brun
bleu noir |
| Couleur de la gaine | noir |
| Diamètre extérieur | 4.5 mm ± 0.2 mm |
| Gaine selon UL AWM | 2464 (80 °C / 300 V) |
| Halogène | Oui |
| Isolation | PVC |
| Longueur de câble configurable | Non |
| Longueur du câble | 5 m |
| Matériau de la gaine | PVC |
| Nombre de pôles | 3 |
| Plage de température, en mouvement | -5...80 °C |
| Plage de température, fixe | -30...80 °C |
| Résistance de soudage | Non |
| Résistance à la torsion | 0 °/m |
| Réticulé par irradiation | Non |
| Section du conducteur | 0,25 mm² |
| Tropicalisé (résistant aux perles de soudure) | Non |
| Utilisation sur chaîne porte-câbles | Non |
| Codage | M12 = codage A, M8 = aucun |
| Couple de serrage |
M8 : 0,5 - 0,6 Nm
M12 : 0,8 - 1,2 Nm |
| Courant nominal | 4 A |
| Cycles d'enfichage | ≥ 100 |
| Degré de pollution | 3 |
| Degré de protection |
IP67
IP68 Vissé IP65 IP66 |
| Filetage du raccordement | M12 / M8 |
| LED | Oui |
| Matériau de base du boîtier | PUR |
| Matériau de la bague filetée | Zinc injecté sous pression |
| Plage de températures du coffret | -25...+85 °C |
| ponté | Non |
| Surface du contact | doré |
| Tension nominale | 24 V |
| Tenue d’isolation | 108 Ω |
| Version | Mâle, droit - Femelle, coudée |
| Tension nominale | 24 V |
| Tenue d’isolation | 108 Ω |
| Norme de connecteur |
IEC 61076-2-101
IEC 61076-2-104 |
| Norme de connecteur |
IEC 61076-2-101
IEC 61076-2-104 |
| Prise de raccordement à gauche | M12, Codage A, IP69, Contact mâle, droit, Plastique, non blindé |
| Prise de raccordement à droite | M8, IP69, female contact, angled 90°, Plastic, LED, unshielded |
| Titre d'illustration #96 03 | Dessin coté |
| Légende 03 | Male, straight |
| Titre d'illustration #96 04 | Dessin coté |
| Légende 04 | Angled socket |
| Titre d'illustration #96 05 | Schéma des pôles |
| Légende 05 | Male |
| Titre d'illustration #96 06 | Schéma des pôles |
| Légende 06 | Socket |
| Titre d'illustration #96 08 | L'outil idéal : Screwty ® avec fonction de serrage |
| Légende 08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1962290500) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1962290500&norm=0) |
| Notification de modification produit |
[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| Agréments |  |
| ROHS | Conforme |
