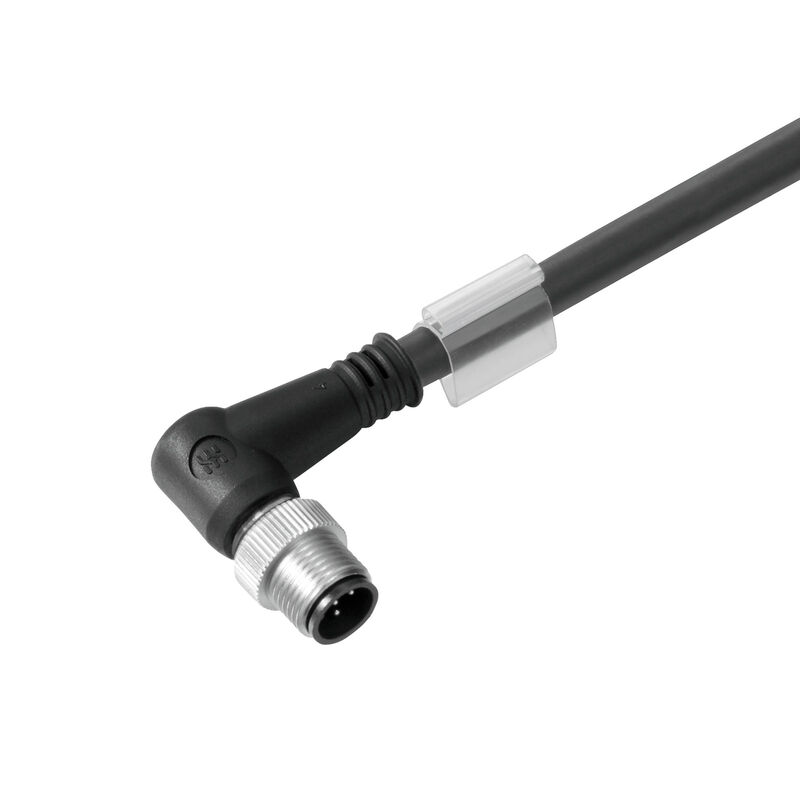

SAIL-M12W-CD-5.0A
Câble de bus, Une extrémité sans connecteur, M12, Nombre de pôles: 5, 5 m, Mâle, coudé, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Référence produit
1062220500
Propriétés
| Version | Câble de bus, Une extrémité sans connecteur, M12, Nombre de pôles: 5, 5 m, Mâle, coudé, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non |
| Référence | 1062220500 |
| Type | SAIL-M12W-CD-5.0A |
| GTIN (EAN) | 4032248812172 |
| Qté. | 1 Pièce |
| Poids net | 333 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| Accélération | 5 m/s² |
| Blindé | Oui |
| Codage couleur |
blanc
bleu Rouge noir |
| Couleur de la gaine | violet |
| Cycles de courbure | 3 Mio |
| Câble hybride | Non |
| Diamètre extérieur | 7 mm ± 0.3 mm |
| Gaine selon UL AWM | 20236 (80 °C / 30 V) |
| Halogène | Non |
| Isolation | TPE |
| Longueur de câble configurable | Non |
| Longueur du câble | 5 m |
| Matériau de la gaine | PUR |
| Nombre de pôles | 5 |
| Plage de température, en mouvement | -10...80 °C |
| Plage de température, fixe | -40...80 °C |
| Rayon de courbure, min., fixe | 5 x diamètre du câble |
| Rayon de courbure, mobile | 10 x diamètre du câble |
| Résistance de soudage | Non |
| Réticulé par irradiation | Non |
| Section max. du conducteur (Impression/en ligne) | 2 x 0,34 mm² + 2 x 0,22 mm² |
| Tropicalisé (résistant aux perles de soudure) | Non |
| Utilisation sur chaîne porte-câbles | Oui |
| Vitesse | 180 m/s |
| Codage | Codage A |
| Couple de serrage | M12 : 0,8 - 1,2 Nm |
| Courant nominal | 4 A |
| Cycles d'enfichage | ≥ 100 |
| Degré de pollution | 3 |
| Degré de protection | IP67 |
| Filetage du raccordement | M12 |
| LED | Non |
| Matériau de base du boîtier | PUR |
| Matériau de la bague filetée | Laiton, nickelé |
| Matériau des contacts | Ni/Au |
| Plage de températures du coffret | -25...+80 °C |
| ponté | Non |
| Surface du contact | doré |
| Tension nominale | 125 V |
| Version | Mâle, coudé |
| Tension nominale | 125 V |
| Nº de certificat (cULus) | E307231 |
| Prise de raccordement à gauche | M12, Codage A, IP67, Contact mâle, Coudé à 90°, Plastique, blindé |
| Prise de raccordement à droite | extrémité libre du conducteur |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_156952) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1062220500) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1062220500) |
| Notification de modification produit |
[287220](https://mdcop.weidmueller.com/mediadelivery/asset/900_287220)
[287221](https://mdcop.weidmueller.com/mediadelivery/asset/900_287221) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E307231 |
