Propriétés
| Version | Câble capteurs/actionneurs, Une extrémité sans connecteur, M16, Nombre de pôles: 12, 3 m, Femelle coudée, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Oui |
| Référence | 1259010300 |
| Type | SAIL-M16BW-12-3.0U |
| GTIN (EAN) | 4050118146691 |
| Qté. | 1 Pièce |
| Poids net | 252 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | ebf89fc8-a87f-4691-b87a-dfb9921774b4 |
| Statut de conformité RoHS | Conforme |
| Blindé | Non |
| Codage couleur |
blanc
brun gris / rose rouge / bleu vert jaune gris rose bleu Rouge noir violet |
| Couleur de la gaine | noir |
| Diamètre extérieur | 7 mm ± 0.2 mm |
| Halogène | Oui |
| Isolation | PVC |
| Longueur du câble | 3 m |
| Matériau de la gaine | PUR |
| Nombre de pôles | 12 |
| Plage de température, en mouvement | -5...70 °C |
| Plage de température, fixe | -25...70 °C |
| Rayon de courbure, min., fixe | 8 x diamètre du câble |
| Rayon de courbure, mobile | 15 x diamètre du câble |
| Résistance de soudage | Non |
| Résistance à la torsion | 0 °/m |
| Réticulé par irradiation | Non |
| Section du conducteur | 0,25 mm² |
| Tropicalisé (résistant aux perles de soudure) | Non |
| Utilisation sur chaîne porte-câbles | Non |
| Couple de serrage | M16 : 0,6 Nm |
| Courant nominal | 3 A |
| Cycles d'enfichage | ≥ 500 |
| Degré de pollution | 1 |
| Degré de protection | IP67 |
| Filetage du raccordement | M16 |
| LED | Non |
| Matériau de base du boîtier | PUR |
| Matériau de la bague filetée | Laiton, nickelé |
| Plage de températures du coffret | -25 … +70 °C |
| ponté | Non |
| Surface du contact | doré |
| Tension nominale | 60 V |
| Tenue d’isolation | 1012 Ω |
| Version | Femelle coudée |
| Tension nominale | 60 V |
| Tenue d’isolation | 1012 Ω |
| Prise de raccordement à gauche | M16, IP67, Contact femelle, Coudé à 90°, Plastique, non blindé |
| Prise de raccordement à droite | extrémité libre du conducteur |
| Titre d'illustration #96 03 | Dessin coté |
| Légende 03 | Angled socket |

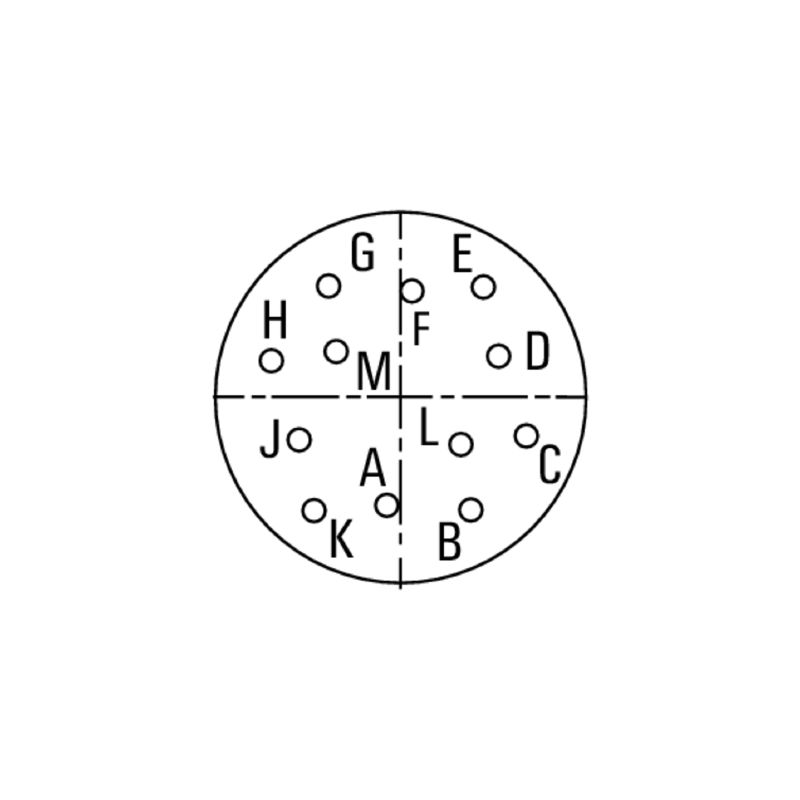

| Titre d'illustration #96 04 | Schéma des pôles |
| Légende 04 | Socket |
| Titre d'illustration #96 06 | L'outil idéal : Screwty ® avec fonction de serrage |
| Légende 06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1259010300) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Agréments |   |
| ROHS | Conforme |
