Propriétés
| Version | Interface, Connecteur femelle selon DIN 41612, 32F |
| Référence | 8174850000 |

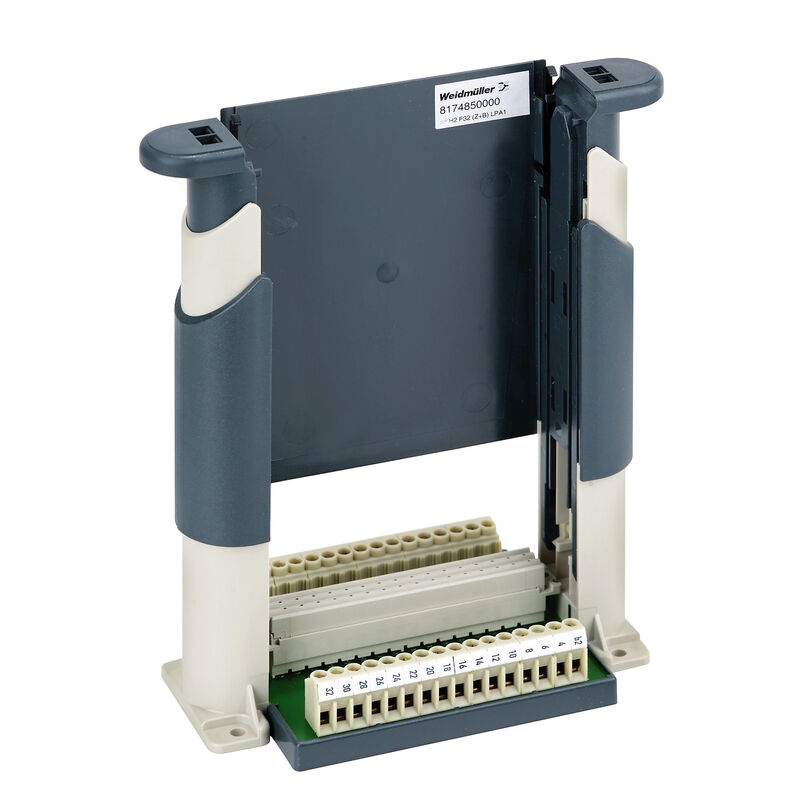

| Type | SKH2 F32 (Z+B) LPP |
| GTIN (EAN) | 4008190169343 |
| Qté. | 1 Pièce |
| Profondeur | 193 mm |
| Profondeur (pouces) | 7,598 inch |
| Hauteur | 81 mm |
| Hauteur (pouces) | 3,189 inch |
| Largeur | 160 mm |
| Largeur (pouces) | 6,299 inch |
| Poids net | 381 g |
| Température de stockage | -40...60 °C |
| Température de fonctionnement | 0...55 °C |
| REACH SVHC | Lead 7439-92-1 |

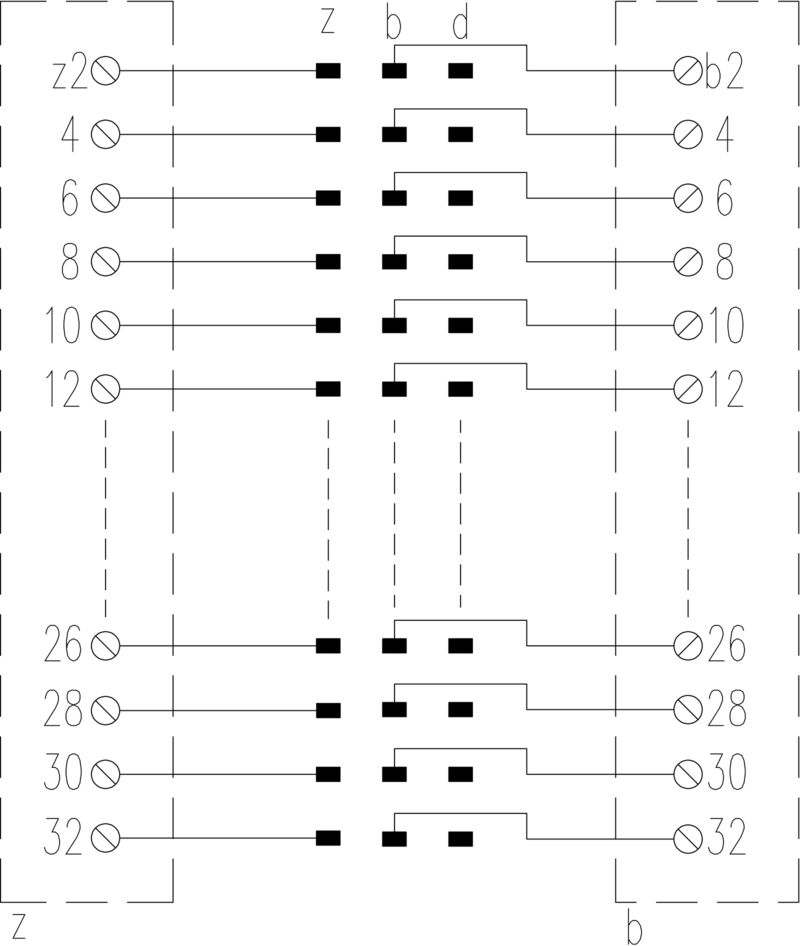

| Configuration des contacts | z et b |
| Forme de la platine enfichable | Format Euro 100x160 mm pour racks de 19" |
| Nombre de pôles (côté commande) | 32 pôles femelle |
| Raccordement côté commande | Connecteur femelle selon DIN 41612 |
| Raccordement côté installation | LP 5.08mm |
| Type (côté commande) | 32F |
| Tension nominale (texte) | 250 V UC |
| Courant nominal par connexion | 4 A |
| Selon | DIN EN 50178 |
| Tension nominale | 250 V |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Contrôle de la tension d'impulsion | 2,1 kV |
| Tension d'essai d'isolation AC | 1,2 kV |
| Couple de serrage, max. | 0,6 Nm |
| Couple de serrage, min. | 0,5 Nm |
| Embouts isolés, max. | 2,5 mm² |
| Flexible avec embout, max. | 2,5 mm² |
| Flexible avec embout, min. | 0,5 mm² |
| Flexible, min. H05(07) V-K | 0,5 mm² |
| Longueur de dénudage | 6 mm |
| Plage de raccordement, max. | 6 mm² |
| Plage de raccordement, min. | 0,5 mm² |
| Rigide, max. H05(07) V-U | 6 mm² |
| Rigide, min. H05(07) V-U | 0,5 mm² |
| Section du conducteur max., AWG | AWG 12 |
| Section du conducteur min., AWG | AWG 26 |
| souple, max. H05(07) V-K | 4 mm² |
| Type de la connexion | Raccordement vissé |
| Agrément/Certificat/Document de conformité | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153599) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8174850000&norm=0) |
| Notification de modification produit | [20211110 Technical change to SKH interfacesl](https://mdcop.weidmueller.com/mediadelivery/asset/900_245875) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-92 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| Agréments |  |
| ROHS | Conforme |
