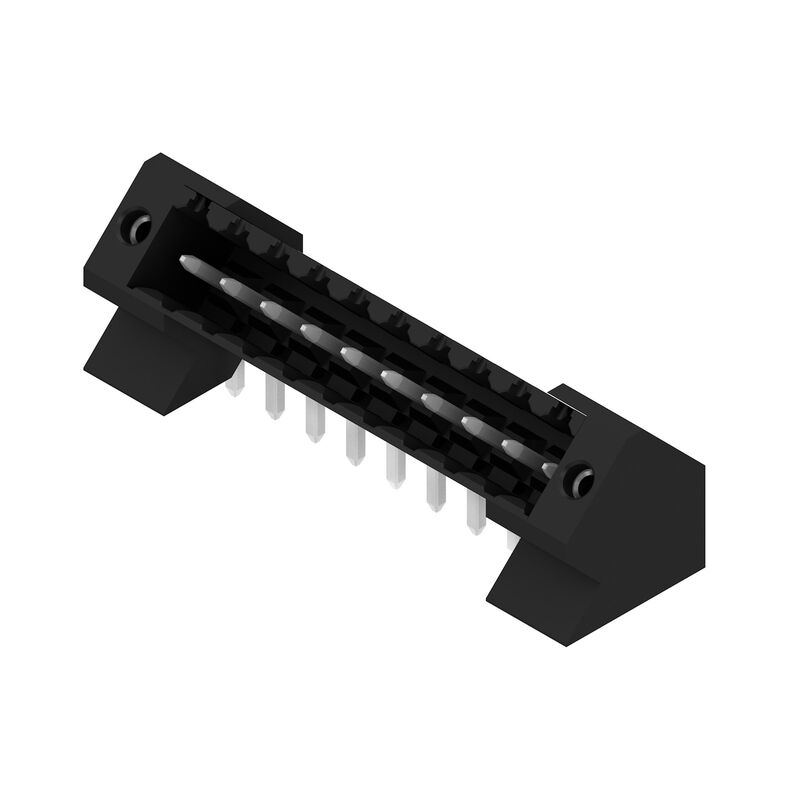

SL-SMT 3.50/10/135F 3.2SN BK BX
Illustration du produit
SL-SMT 3.50/10/135F 3.2SN BK BX
Illustration du produit
SL-SMT 3.50/10/135F 3.2SN BK BX
Dimensional drawing
Figure similaire
SL-SMT 3.50/10/135F 3.2SN BK BX
Exemple d'utilisation

SL-SMT 3.50/10/135F 3.2SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT/THR, 3.50 mm, Nombre de pôles: 10, 135°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte

Référence produit 1003590000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Est la pièce opposée de 10 Autres produits de la même gamme 11
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT/THR, 3.50 mm, Nombre de pôles: 10, 135°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte
Číslo objednávky
1003590000
Type
SL-SMT 3.50/10/135F 3.2SN BK BX
GTIN (EAN)
4032248700219
Qty.
42 Pièce
Indices de produit
IEC: 320 V / 15 A
UL: 300 V / 10 A
Emballage
Boîte

Dimensions et poids

Profondeur
13,2 mm
Profondeur (pouces)
0,52 inch
Výška
16,2 mm
Hauteur (pouces)
0,638 inch
Hauteur version la plus basse
13 mm
Largeur
42 mm
Largeur (pouces)
1,654 inch
Net weight
3,776 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Product Carbon Footprint
  • Du berceau à la porte:
    0,043 kg CO2 eq.

Caractéristiques du système

Famille de produits
OMNIMATE Signal - série BL/SL 3.50
Type de raccordement
Raccordement sur platine
Montage sur le circuit imprimé
Raccordement soudé THT/THR
Pas en mm (P)
3,5 mm
Pas en pouces (P)
0,138 "
135°
Nombre de pôles
10
Nombre de picots par pôle
1
Longueur du picot à souder (l)
3,2 mm
Solder pin dimensions
d = 1,2 mm
octogonal
Forrasztószem lyukátmérő (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Diamètre extérieur du plot de soudure
2,3 mm
Diámetro del orificio de la plantilla
2,1 mm
L1 in mm
31,5 mm
L1 en pouce
1,24 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt enfiché/ protection appui de la main non enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP10
Résistance de passage
≤5 mΩ
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
10 N
Force d'extraction/pôle, max.
8 N
Couple de serrage
  • Type de couple:
    Vis de fixation, Circuit imprimé
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Vis recommandée:
      • Numéro de pièce:
        1610740000

Données des matériaux

Insulating material
LCP GF
Colour
noir
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Kontaktmaterial
Alliage de cuivre
Contact surface
étamé
Layer structure of solder connection
2...4 µm Ni / 5...8 µm Sn brillant
Layer structure of plug contact
2...4 µm Ni / 5...8 µm Sn brillant
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-30 °C
Plage de température montage, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
15 A
Rated current, max. number of poles (Tu=20°C)
12 A
Rated current, min. number of poles (Tu=40°C)
13 A
Rated current, max. number of poles (Tu=40°C)
10 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation D / CSA)
10 A

Données nominales selon UL 1059

Institut (UR)
UR
Certificat Nº (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage
Boîte
Longueur VPE
115 mm
Largeur VPE
100 mm
Hauteur VPE
60 mm

Note importante

IPC shoda
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Diamètre du trou d'implantation D = 1,4+0,1 mm
• Diamètre du trou d'implantation D = 1,5 + 0,1 mm à partir de 9 pôles
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
