Propriétés
| Version | TERMSERIES, Relais statique, Tension nominale: 52 V DC…60 V DC…72 V DC , Tension de commutation nominale: 0...48 V DC, Courant permanent: 0,1 A, Raccordement enfichable |
| Référence | 4061230000 |
| Type | SSS RELAIS 60V/24V 0,1ADC |
| GTIN (EAN) | 4032248415106 |
| Qté. | 20 Pièce |

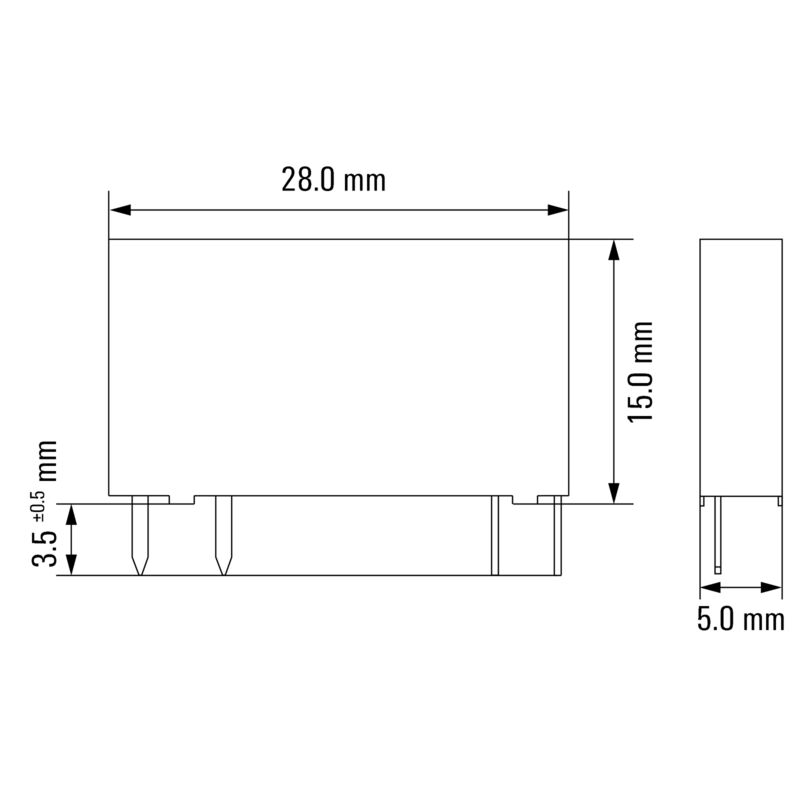

| Profondeur | 15 mm |
| Profondeur (pouces) | 0,591 inch |
| Hauteur | 28 mm |
| Hauteur (pouces) | 1,102 inch |
| Largeur | 5 mm |
| Largeur (pouces) | 0,197 inch |
| Poids net | 3,425 g |
| Température de stockage | -40 °C...70 °C |
| Température de fonctionnement | -20 °C...60 °C |
| Humidité | 40 °C/93 % d'humidité rel., pas de condensation |
| MTTF | 3 989 a |
| Statut de conformité RoHS | Conforme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Tension nominale | 52 V DC…60 V DC…72 V DC |
| Courant nominal de commande | 2,8 mA DC (±10 %) |
| Puissance nominale | 180 mW |
| Indicateur d'état | Non |
| Tension de commutation nominale | 0...48 V DC |
| Courant permanent | 0.1 A |
| Courant de commutation nominal | 100 mA DC |
| Retard à la mise s. tension | <35 µs |
| Retard à la coupure | <355 µs |
| Chute de tension à charge max. | ≤ 1 V |
| Courant de fuite | <10 µA |
| Courant de commutation min. | 500 µA |
| Protégé contre les courts-circuits | Non |

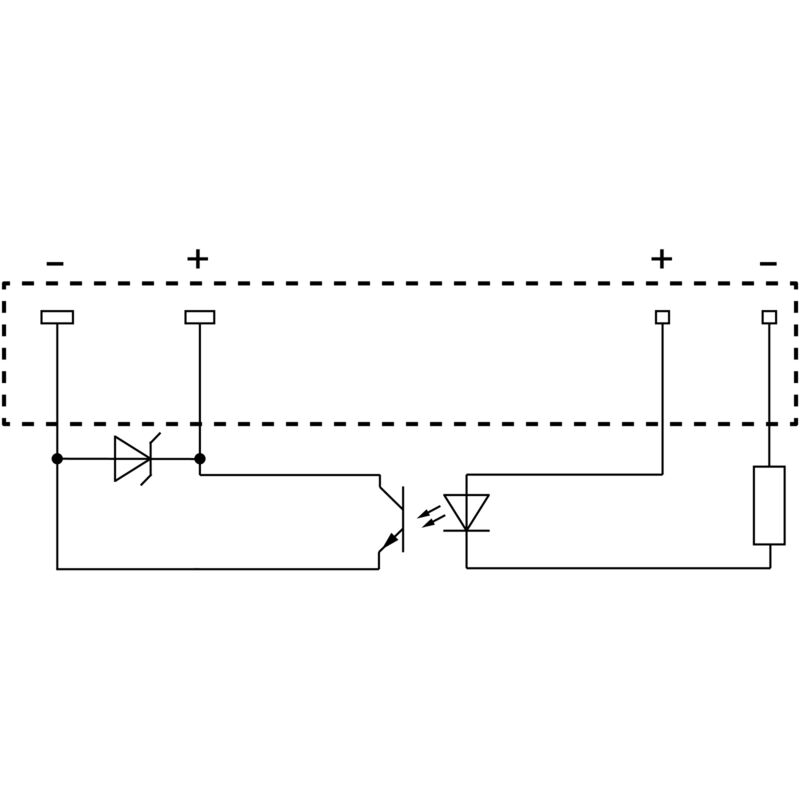

| Interrupteur de protection côté terminal | Diode de roue libre |
| Type de contact | 1 Contacts (Transistor bipolaire) |
| Couleur | noir |
| Lignes d'air et de fuite côté commande - côté charge | ≥ 5,5 mm |
| Rigidité de tension côté commande - côté charge | 2,5 kVeff |
| Technique de raccordement de conducteurs | Raccordement enfichable |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66407) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=4061230000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| ROHS | Conforme |
