Propriétés
Version | Série Z, Connecteur, Montage direct |
Référence | 2449680000 |

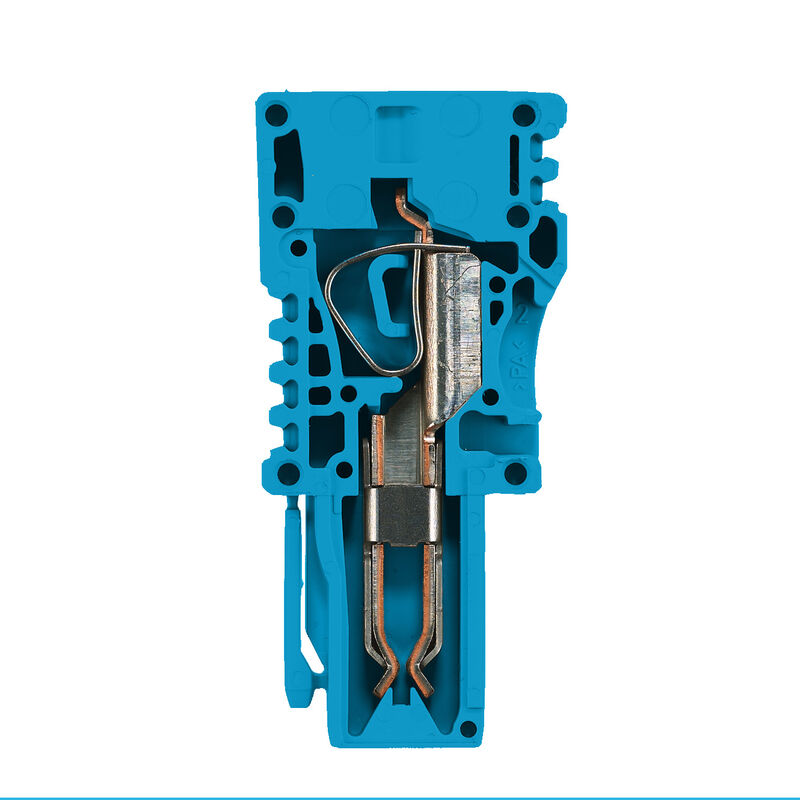

Type | ZP 4/1AN ZA O.RA BL |
GTIN (EAN) | 4050118533415 |
Qté. | 50 Pièce |
Profondeur | 47,5 mm |
Profondeur (pouces) | 1,87 inch |
Hauteur | 22,5 mm |
Hauteur (pouces) | 0,886 inch |
Largeur | 6,5 mm |
Largeur (pouces) | 0,256 inch |
Poids net | 5,642 g |
Température de stockage | -25 °C...55 °C |
Température d'utilisation permanente, min. | -50 °C |
Température d'utilisation permanente, max. | 120 °C |
Statut de conformité RoHS | Conforme sans exemption |
REACH SVHC | No SVHC above 0.1 wt% |
Matériau | Wemid |
Couleur | bleu |
Classe d'inflammabilité selon UL 94 | V-0 |
Version |
Prise mâle
Enfichable avec téton Raccordement à ressort |
Flasque de fermeture nécessaire | Oui |
Nombre de polarités | 1 |
Nombre d'étages | 1 |
Nombre de points de contact par étage | 1 |
Etages internes pontés | Non |
Côté ouvert | droite |
Instruction de montage | Montage direct |
Type de montage | enfiché |
Nombre de raccordements | 1 |
Plage de serrage, max. | 4 mm² |
Plage de serrage, min. | 0,13 mm² |
Section de raccordement du conducteur, AWG, max. | AWG 10 |
Section de raccordement du conducteur, AWG, min. | AWG 26 |
Sens de raccordement | en haut |
Type de raccordement | Raccordement à ressort |
Instruction de montage | Montage direct |
Nombre de pôles | 1 |
Normes | Conformément à CEI 60947-7-1 |
Section de raccordement du conducteur, AWG, max. | AWG 10 |
Section de raccordement du conducteur, AWG, min. | AWG 26 |
Section nominale | 4 mm² |
Tension nominale | 800 V |
Courant nominal | 32 A |
Normes | Conformément à CEI 60947-7-1 |
Résistance de passage selon CEI 60947-7-x | 1 mΩ |
Puissance dissipée conformément à CEI 60947-7-x | 1,02 W |
Certificat Nº (cURus) | E60693 |
Courant Gr C (cURus) | 28 A |
Taille du conducteur Câblage d'installation max. (cURus) | 10 AWG |
Taille du conducteur Câblage d'installation min. (cURus) | 26 AWG |
Taille du conducteur Câblage d'usine max. (cURus) | 10 AWG |
Taille du conducteur Câblage d'usine min. (cURus) | 26 AWG |
Tension Gr C (cURus) | 600 V |
Agrément/Certificat/Document de conformité | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205470) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2449680000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2449680000) |
Documentation utilisateur | [User Manual ZP 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_229220) |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002848 |
ETIM 7.0 | EC002848 |
ETIM 8.0 | EC002848 |
ETIM 9.0 | EC002848 |
ECLASS 9.0 | 27-14-11-92 |
ECLASS 9.1 | 27-14-11-92 |
ECLASS 10.0 | 27-14-11-92 |
ECLASS 11.0 | 27-14-11-92 |
ECLASS 12.0 | 27-14-11-92 |
ECLASS 13.0 | 27-25-03-90 |
ECLASS 14.0 | 27-25-03-90 |
Agréments | ![CURUS](/picture/CURUS.gif) |
ROHS | Conforme |
UL File Number Search | [Site Web UL](LINK/UL_search.html) |
Certificat Nº (cURus) | E60693 |
