Tulajdonságok

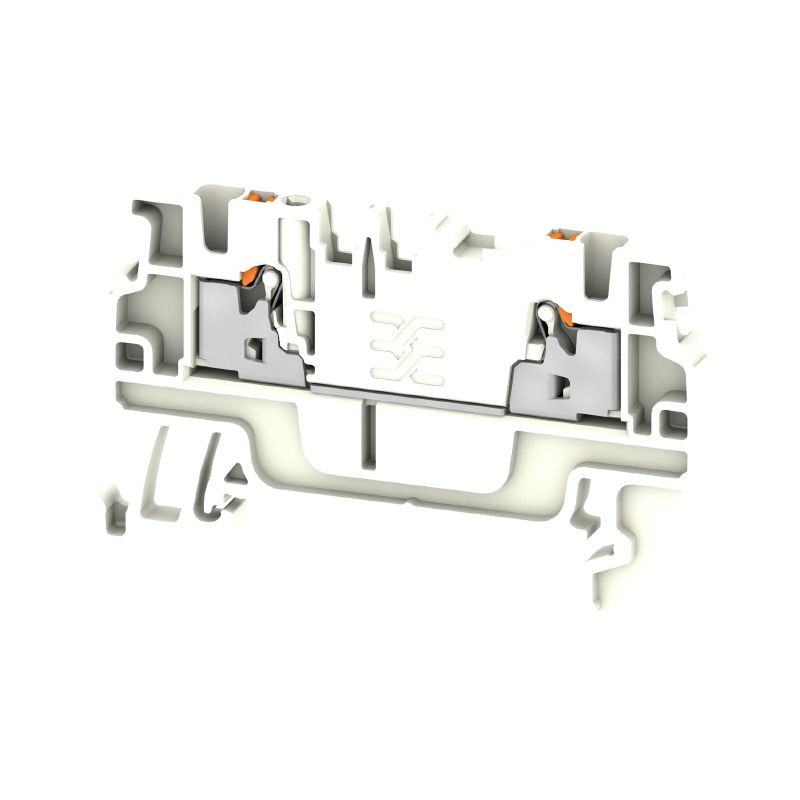

Változat | Átvezető sorkapocs, PUSH IN, 1.5 mm², 500 V, 17.5 A, fehér |
Rendelési szám | 2508160000 |
Típus | A2C 1.5 WT |
GTIN (EAN) | 4050118525632 |
Qty. | 100 Darab |
Mélység | 33,5 mm |
Mélység (coll) | 1,319 inch |
Mélység DIN sínnel együtt | 34 mm |
Magasság | 55 mm |
Magasság (coll) | 2,165 inch |
Szélesség | 3,5 mm |
Szélesség (coll) | 0,138 inch |
Nettó tömeg | 4,04 g |
Tárolási hőmérséklet | -25 °C...55 °C |
Folyamatos üzemi hőmérséklet., min. | -60 °C |
Folyamatos üzemi hőmérséklet., max. | 130 °C |
RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
REACH SVHC | No SVHC above 0.1 wt% |
Anyag | Wemid |
Szín | fehér |
A működési elemek színe | narancssárga |
UL 94 éghetőségi osztály | V-0 |
Tanúsítvány száma (ATEX) | TUEV16ATEX7909U |
Tanúsítvány száma (IECEX) | IECEXTUR16.0036U |
Max. feszültség (ATEX) | 550 V |
Áram (ATEX) | 15 A |
Vezetékkeresztmetszet, max. (ATEX) | 1.5 mm² |
Max. feszültség (IECEX) | 550 V |
Áram (IECEX) | 15 A |
Vezetékkeresztmetszet, max. (IECEX) | 1.5 mm² |
EN 60079-7 jelölés | Ex eb II C Gb |
2014/34/EU címke | II 2 G D |
Véglap szükséges | Igen |
Potenciálok száma | 1 |
Szintek száma | 1 |
Rögzítési pontok száma szintenként | 2 |
Keresztkötött szintek belül | Nem |
Sín | TS 35 |
N funkció | Nem |
PE működés | Nem |
PEN funkció | Nem |
Bepattintható csapokkal | Nem |
Felpattintható | Nem |
Felszerelés típusa | TS 35 |
Nyitott oldala | jobb |
Robbanásbiztosság szempontjából bevizsgált változat | Igen |
Rögzítés típusa | Felpattintható |
Telepítési útmutató | Sín |
Csatlakozás típusa, kiegészítő csatlakozás | PUSH IN |
Csatlakozás típusa | PUSH IN |
Csatlakozási irány | felső |
Csatlakozások száma | 2 |
Csupaszolási hossz | 8 mm |
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
Kés mérete | 0,4 x 2,0 mm |
Mérőeszköz, IEC 60947-1 | A1 |
Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1 |
|
Műanyag galléros érvéghüvely csőhossza DIN 46228/4 |
|
Rögzítési tartomány, névleges csatlakozás, max. | 1,5 mm² |
Rögzítési tartomány, névleges csatlakozás, min. | 0,14 mm² |
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 1,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 1,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1 mm² |
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 1,5 mm² |
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 1,5 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
B feszültség nagyság (CSA) | 300 V |
B áram nagyság (CSA) | 13 A |
C feszültség nagyság (CSA) | 300 V |
C áram nagyság (CSA) | 13 A |
D feszültség nagyság (CSA) | 600 V |
D áram nagyság (CSA) | 5 A |
Tanúsítvány száma (CSA) | 200039-70089609 |
Vezeték keresztmetszet, max. (CSA) | 14 AWG |
Vezeték keresztmetszet, min. (CSA) | 26 AWG |
Szabványok | IEC 60947-7-1 |
Sín | TS 35 |
Telepítési útmutató | Sín |
Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
Névleges keresztmetszet | 1,5 mm² |
Névleges feszültség | 500 V |
Névleges DC feszültség | 500 V |
Névleges áram | 17,5 A |
Áram maximum vezetékoknál | 17,5 A |
Szabványok | IEC 60947-7-1 |
Fajlagos ellenállás az IEC 60947-7-x szerint | 1,83 mΩ |
Névleges lökőfeszültség | 6 kV |
Teljesítményveszteség az IEC 60947-7-x szerint | 0,56 W |
Szennyezés súlyossága | 3 |
Túlfeszültség kategória | III |
B feszültség nagyság (cURus) | 300 V |
B áram nagyság (cURus) | 13 A |
C feszültség nagyság (cURus) | 300 V |
C áram nagyság (cURus) | 13 A |
D feszültség nagyság (cURus) | 600 V |
D áram nagyság (cURus) | 5 A |
Tanúsítvány száma (cURus) | E60693 |
Vezetékméret, gyári vezetékezés, max. (cURus) | 14 AWG |
Vezetékméret, gyári vezetékezés, min. (cURus) | 26 AWG |
Vezetékméret, terepi vezetékezés, min. (cURus) | 26 AWG |
Vezetékméret, terepi vezetékzés max. (cURus) | 14 AWG |
Approval/Certificate/Document of Conformity |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58072)
[DE PT0101 20171010 006 ISSUE01.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_68344) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_225033) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_225034) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) |
Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39862) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2508160000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2508160000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2508160000&norm=0) |
Tender specification |
[Klippon® Connect 2508160000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76179)
[Klippon® Connect 2508160000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76181) |
User Documentation |
[NTI_A2C 1,5.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58134)
[NTI_ALO 6](https://mdcop.weidmueller.com/mediadelivery/asset/900_58156) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI ALO16](https://mdcop.weidmueller.com/mediadelivery/asset/900_103845) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
Biztonsági információk | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9,1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-01 |
ECLASS 14.0 | 27-25-01-01 |
Jóváhagyások | ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Megfelel |
UL File Number Search | [UL weboldal](LINK/UL_search.html) |
Tanúsítvány száma (cURus) | E60693 |
Tanúsítvány száma (cURusEX) | E184763 |
