Tulajdonságok

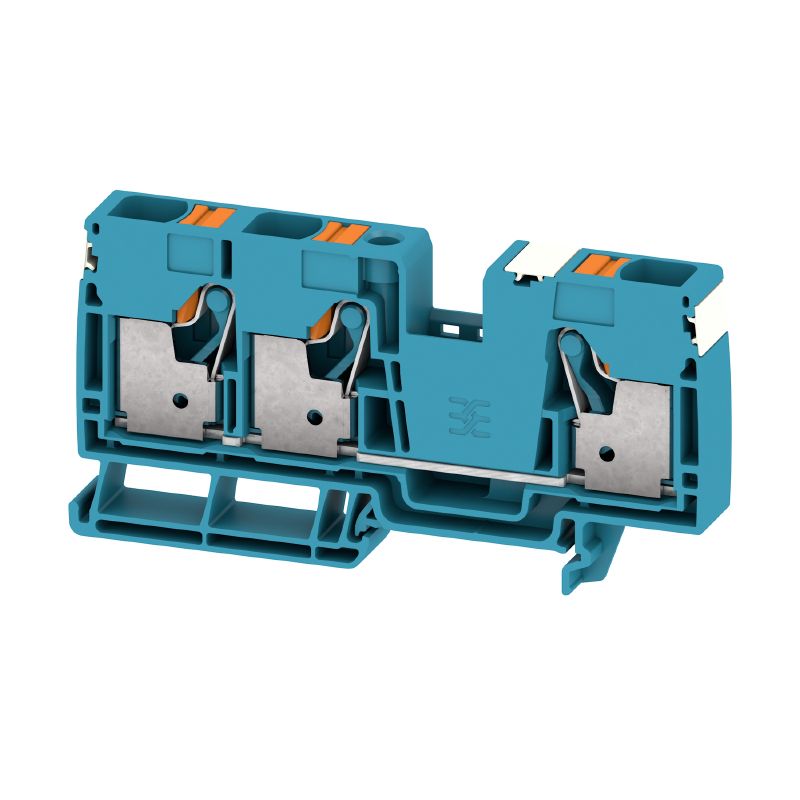

| Változat | Átvezető sorkapocs, PUSH IN, 16 mm², 1000 V, 76 A, kék |
| Rendelési szám | 2675040000 |
| Típus | A3C 16 DL BL |
| GTIN (EAN) | 4050118817492 |
| Qty. | 20 Darab |
| Mélység | 51,5 mm |
| Mélység (coll) | 2,028 inch |
| Mélység DIN sínnel együtt | 52,5 mm |
| Magasság | 102 mm |
| Magasság (coll) | 4,016 inch |
| Szélesség | 12 mm |
| Szélesség (coll) | 0,472 inch |
| Nettó tömeg | 51,3 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | kék |
| A működési elemek színe | narancssárga |
| UL 94 éghetőségi osztály | V-0 |
| Tanúsítvány száma (ATEX) | TUEV16ATEX7909U |
| Tanúsítvány száma (IECEX) | IECEXTUR16.0036U |
| Max. feszültség (ATEX) | 550 V |
| Áram (ATEX) | 64 A |
| Vezetékkeresztmetszet, max. (ATEX) | 16 mm² |
| Max. feszültség (IECEX) | 550 V |
| Áram (IECEX) | 64 A |
| Vezetékkeresztmetszet, max. (IECEX) | 16 mm² |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 3 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felpattintható | Igen |
| Felszerelés típusa | TS 35 |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Rögzítés típusa | TS 35 |
| Csatlakozás típusa, kiegészítő csatlakozás | PUSH IN |
| Csatlakozás típusa | PUSH IN |
| Csatlakozási irány | felső |
| Csatlakozások száma | 3 |
| Csupaszolási hossz | 18 mm |
| Iker érvéghüvelyek, max. | 6 mm² |
| Iker-érvéghüvelyek, min. | 0,75 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 1,0 x 5,5 mm |
| Mérőeszköz, IEC 60947-1 | A6 |
| Rögzítési tartomány, névleges csatlakozás, max. | 25 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 18 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 25 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 16 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 16 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 25 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 10 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 16 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 18 |
| Névleges keresztmetszet | 16 mm² |
| Névleges feszültség | 1 000 V |
| Névleges DC feszültség | 1 000 V |
| Névleges áram | 76 A |
| Áram maximum vezetékoknál | 76 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 0,42 mΩ |
| Névleges lökőfeszültség | 8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 2,43 W |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| Approval/Certificate/Document of Conformity |
[Attestation of COnformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103920)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [20-AV4BO-0269U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318070) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153767) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205765) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2675040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2675040000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2675040000&norm=0) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Jóváhagyások |          |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURusEX) | E184763 |
