BLZ 7.62HP/06/180 SN BK BX
Zdjęcie produktu

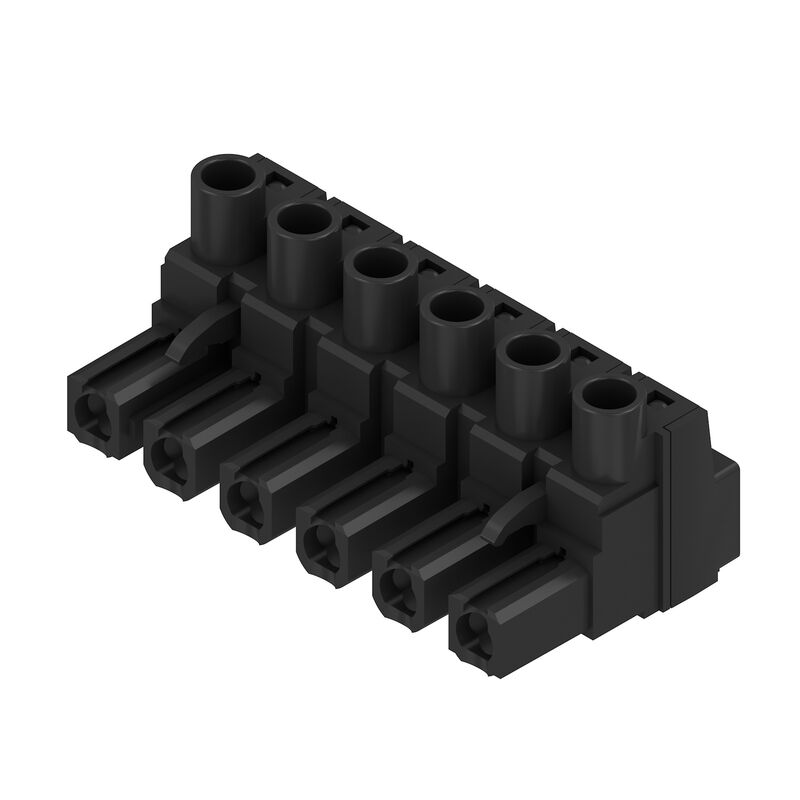

BLZ 7.62HP/06/180 SN BK BX
Zdjęcie produktu
BLZ 7.62HP/06/180 SN BK BX
Rysunek wymiarowany
BLZ 7.62HP/06/180 SN BK BX
Wykres
BLZ 7.62HP/06/180 SN BK BX
Wykres

BLZ 7.62HP/06/180 SN BK BX

Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 6, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 4 mm², skrzynia

N.º de artículo 1049020000
Загрузить спецификации Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Odpowiedniki 9 Produkty pokrewne 18
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Rated data acc. to IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Ogólne dane zamówieniowe

Változat
Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 6, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 4 mm², skrzynia
Rendelési szám
1049020000
Típus
BLZ 7.62HP/06/180 SN BK BX
GTIN (EAN)
4032248786992
Qty.
50 szt.
parametry produktu
IEC: 630 V / 29 A / 0.2 - 4 mm²
UL: 600 V / 20 A / AWG 20 - AWG 12
opakowanie
skrzynia

Wymiary i masa

Mélység
23,3 mm
Mélység (coll)
0,917 inch
Magasság
18,3 mm
Wysokość (cale)
0,72 inch
Szélesség
45 mm
Szerokość (cale)
1,772 inch
Nettó tömeg
11,68 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS megfelelőségi állapot
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Termék karbonlábnyoma
  • Kołyska do bramy:
    0.247 kg CO2 eq.

Parametry systemu

Product family
OMNIMATE Power - seria BL/SL 7.62HP
Type of connection
Przyłącze pola
Vezetékcsatlakozás-technika
Przyłącze z jarzmem
Raszter mm-ben (P)
7,62 mm
Raszter inch-ben (P)
0,3 "
Vezeték kimeneti irány
180°
Number of poles
6
L1 in mm
38,1 mm
L1 v palcích
1,5 "
Number of rows
1
Érintkezősorok száma
1
Névleges keresztmetszet
2,5 mm²
Érintésvédelem a DIN VDE 57 106 szerint
zabezpieczony przed dotknięciem palcami
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Stopień ochrony
IP20
Térfogati ellenállás
5,00 mΩ
element kodowany
Tak
Csupaszolási hossz
7 mm
Moment obrotowy dociągający, min.
0,4 Nm
Moment obrotowy dociągający, maks.
0,5 Nm
śruba dociskowa
M 2,5
końcówka wkrętaka
0,6 x 3,5
końcówka wkrętaka norma
DIN 5264
Cykle wpinania
25
Siła wtykania/biegun, maks.
9,5 N
Siła ciągnięcia / biegun, maks.
8,5 N

Dane materiałowe

Szigetelőanyag
PBT
Szín
czarny
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
Szigetelési ellenállás
≥ 108 Ω
Klasa palności wg UL 94
V-0
Érintkező anyaga
Stop Cu
Érintkező felület
cynowana
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn cynowane na gorąco
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Przewody pasujące do złącza

Rögzítési tartomány, névleges csatlakozás, min.
0,08 mm²
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
4 mm²
Flexibilis, min. H05(07) V-K
0,2 mm²
Flexibilis, max. H05(07) V-K
4 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
2,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
2,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,8 mm x 2,4 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025760000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025770000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        7 mm
    • Zalecana tulejka kablowa:
      0372700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        7 mm
    • Zalecana tulejka kablowa:
      0373000000
Hivatkozási szöveg
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Rated data acc. to IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
29 A
Névleges áram, maximális pólusszám (Tu=20 °C)
26,5 A
Névleges áram, min. pólusszám (Tu=40°C)
25 A
Névleges áram, maximális pólusszám (Tu=40°C)
23 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
500 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
6 kV
Rövid idejű határáram ellenállás
3 x 1s z 180 A
Hézag, min.
9,8 mm
Kúszóút, min.
11,3 mm

Dane znamionowe wg CSA

Névleges feszültség (B felhasználási csoport / CSA)
600 V
Névleges feszültség (C felhasználási csoport / CSA)
600 V
Névleges feszültség (D felhasználási csoport / CSA)
600 V
Névleges áram (B felhasználási csoport / CSA)
20 A
Névleges áram (C felhasználási csoport / CSA)
20 A
Névleges áram (D felhasználási csoport / CSA)
5 A
Vezeték keresztmetszet, AWG, min.
AWG 20
Vezeték keresztmetszet, AWG, max.
AWG 12

Dane znamionowe wg UL 1059

Institute (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Névleges feszültség (D felhasználási csoport / UL 1059)
600 V
Névleges áram (B felhasználási csoport/ UL 1059)
20 A
Névleges áram (C felhasználási csoport/ UL 1059)
20 A
Névleges áram (D felhasználási csoport/ UL 1059)
5 A
Vezeték keresztmetszet, AWG, min.
AWG 20
przekrój przyłącza przewodu AWG, maks.
AWG 12
Hivatkozás a tanúsítási értékekre
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Csomagolás
skrzynia
VPE hosszúság
167 mm
VPE szélesség
116 mm
VPE magasság
86 mm

Testy typu

Teszt: Jelölések tartóssága
  • Standard:
    DIN EN 61984 rozdział 7.3.2 / 09.02 według wzorca zamieszczonego w DIN EN 60068-2-70 / 07.96
  • Test:
    znacznik początku, identyfikacja typu, raster, typ materiału, znacznik daty
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Standard:
    DIN EN 61984 rozdziały 6.3 i 6.9.1 / 09.02
  • Test:
    180° obrócone z elementami kodowymi
  • Ocena:
    sprawdzony
  • Test:
    180° obrócone bez elementów kodowych
  • Ocena:
    sprawdzony
Teszt: Rögzíthető keresztmetszet
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    DIN EN 60999-1 rozdział 9.4 / 12.00
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,7 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,9 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U4.0
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K4.0
  • Ocena:
    sprawdzony
Kihúzási vizsgálat
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥5 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥50 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K4.0
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥60 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U4.0
  • Ocena:
    sprawdzony

Ważna informacja

IPC megfelelőség
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Megjegyzések
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
