BVDF 7.62HP/05/180 SN BK BX

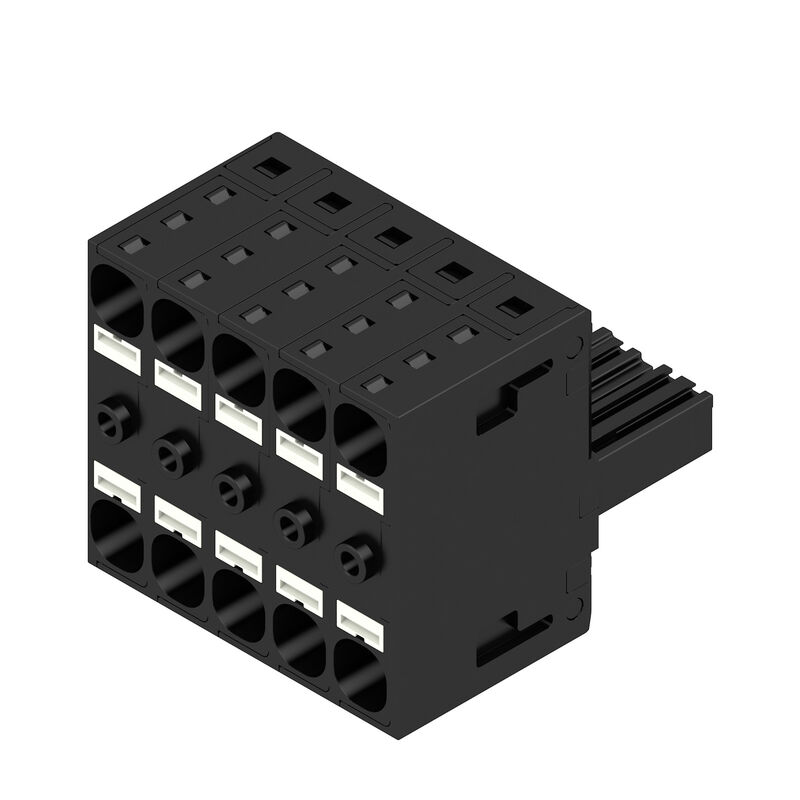

Illustrazione del prodotto
BVDF 7.62HP/05/180 SN BK BX

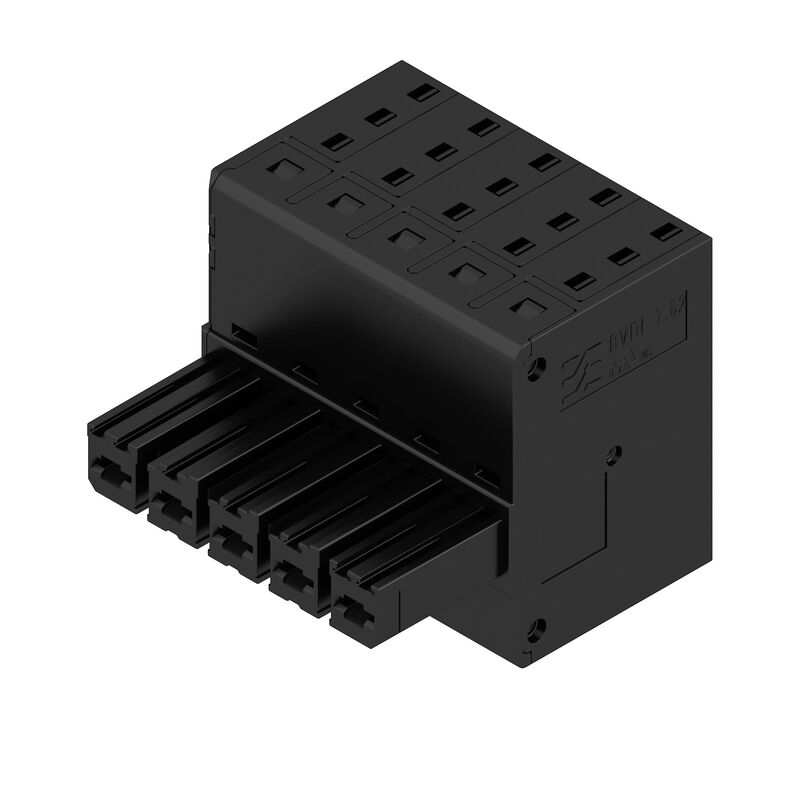

Illustrazione del prodotto
BVDF 7.62HP/05/180 SN BK BX
Dimensional drawing
Come da figura
BVDF 7.62HP/05/180 SN BK BX
Curva di carico
BVDF 7.62HP/05/180 SN BK BX
Vantaggi del prodotto
BVDF 7.62HP/05/180 SN BK BX
Vantaggi del prodotto
BVDF 7.62HP/05/180 SN BK BX
Vantaggi del prodotto

BVDF 7.62HP/05/180 SN BK BX

Connettore per circuito stampato, Connettore femmina, 7.62 mm, Numero di poli: 5, 180°, PUSH IN con attuatore, Molla autobloccante, Campo di sezioni, max. : 10 mm², Box

N. articolo 2720450000
Download foglio dati Supporto ingegneristico Product Downloads
Controparti 7 Prodotti correlati 7
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento sec. UL 1059 Imballaggio Controlli sulla tipologia Nota importante Classifications

Omologazioni

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Version
Connettore per circuito stampato, Connettore femmina, 7.62 mm, Numero di poli: 5, 180°, PUSH IN con attuatore, Molla autobloccante, Campo di sezioni, max. : 10 mm², Box
주문 번호
2720450000
유형
BVDF 7.62HP/05/180SN BK BX
GTIN (EAN)
4050118780963
CPZ
24 Pezzo
Parametri prodotto
IEC: 600 V / 46 A / 0.5 - 10 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Imballaggio
Box

Dimensioni e pesi

Depth
42,55 mm
Profondità (pollici)
1,675 inch
높이
35,05 mm
Height (inches)
1,38 inch
Szélesség
49,26 mm
Larghezza (pollici)
1,939 inch
Peso netto
42,643 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Parametri del sistema

Famiglia prodotti
OMNIMATE Power - Serie BV/SV 7.62HP
Tipo di collegamento
Conexión de campo
Tecnica di collegamento cavi
PUSH IN con attuatore
Molla autobloccante
Passo in mm (P)
7,62 mm
Rozteč v palcích (P)
0,3 "
Leiterabgangsrichtung
180°
Numero di poli
5
L1 in mm
30,48 mm
L1 in pollici
1,2 "
quantità di file
2
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Grado di protezione
IP20
Resistenza di passaggio
4,50 mΩ
Codificabile
Sì
Lunghezza di spellatura
12 mm
Tolleranza lunghezza di spellatura
  • min.:
    -1 mm
  • max.:
    1 mm
Lama cacciavite
0,6 x 3,5
Cicli di inserimento
25
Forza di innesto/polo, max.
12 N
Forza d'estrazione/polo, max.
12 N

Dati del materiale

Insulating material
PA GF
컬러 코드
검정
Tabella dei colori (simile)
RAL 9011
절연재 그룹
I
Comparative Tracking Index (CTI)
≥ 600
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega in rame
Superficie dei contatti
stagnato
Struttura a strati del collegamento a saldare
1...3 µm Ni / 4...10 µm Sn
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C

Conduttori adatti al collegamento

Campo di sezioni, min.
0,5 mm²
10 mm²
Průřez propojení AWG, min.
AWG 24
Ledardiameter, AWG, max
AWG 8
rigido, min. H05(07) V-U
0,5 mm²
rigido, max. H05(07) V-U
10 mm²
Semirigido, min. H07V-R
1,5 mm²
multifilare, max. H07V-R
6 mm²
Flessibile, min. H05(07) V-K
0,5 mm²
Flessibile, max. H05(07) V-K
10 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,5 mm²
con terminale a norma DIN 46 228/1, max.
6 mm²
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      0409500000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9025910000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        15 mm
    • Terminale consigliato:
      9025930000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9004060000
    • Lunghezza di spellatura:
      • nominale:
        15 mm
    • Terminale consigliato:
      9019140000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0186100000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9019170000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      4 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0244100000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9019200000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      6 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0191900000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      0533500000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      10 mm²
Testo di riferimento
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
46 A
정격 전류, 최대 극 수(Tu=20°C)
42 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
41 A
정격 전류, 최대 극 수(Tu=40°C)
37,5 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
600 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
600 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
600 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
6 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
6 kV
Portata transitoria
3 x 1s da 400 A
Distanza in aria, min.
10,36 mm
Distanza superficiale, min.
11,03 mm

Dati di dimensionamento sec. UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
600 V
Tensione nominale (Gruppo C / UL 1059)
600 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Corrente nominale (Gruppo B / UL 1059)
35 A
Corrente nominale (Gruppo C / UL 1059)
35 A
Corrente nominale (Gruppo D / UL 1059)
35 A
Sezione di collegamento cavo AWG, min.
AWG 24
Sezione di collegamento cavo AWG, max.
AWG 8
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Imballaggio
Box
Lunghezza VPE
355 mm
Larghezza VPE
143 mm
Altezza VPE
60 mm

Controlli sulla tipologia

Test: Durabilità delle siglature
  • Standard:
    IEC 61984 section 7.3.2 / 10.08 Taking pattern from IEC 60068-2-70 / 12.95
  • Test:
    označení původu, identifikace typu, rozteč, trvanlivost
  • Vyhodnocení:
    available
Test: Sezione bloccabile
  • Standard:
    DIN EN 60999-1 sezione 7 e 9.1 / 12.00, DIN EN 60947-1 sezione 8.2.4.5.1 / 04.08
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
    • Tipo di cavo e sezione del cavo:
      H07V-K6
    • Tipo di cavo e sezione del cavo:
      H07V-K10
    • Tipo di cavo e sezione del cavo:
      AWG 24/1
    • Tipo di cavo e sezione del cavo:
      AWG 24/19
    • Tipo di cavo e sezione del cavo:
      AWG 8/19
  • Valutazione:
    passato
Test per danni ai conduttori e allentamento accidentale degli stessi
  • Standard:
    IEC 60999-1 sezione 9.4 / 11.99
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 24/1
    • Tipo di cavo e sezione del cavo:
      AWG 24/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    1,4 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-K6
  • Valutazione:
    passato
  • Requisito:
    2.0 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U10
    • Tipo di cavo e sezione del cavo:
      AWG 8/19
  • Valutazione:
    passato
Test vytažení
  • Standard:
    IEC 60999-1 sezione 9.5 / 11.99
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 24/1
    • Tipo di cavo e sezione del cavo:
      AWG 24/19
  • Valutazione:
    passato
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    ≥80 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-K6
  • Valutazione:
    passato
  • Requisito:
    ≥ 90N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-K10
    • Tipo di cavo e sezione del cavo:
      AWG 8/19
  • Valutazione:
    passato

Nota importante

IPC 준수
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
참고 사항

• Altre varianti su richiesta
• Terminali con collare isolante DIN 46228/4
• Terminali senza collare isolante secondo DIN 46228/1
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
