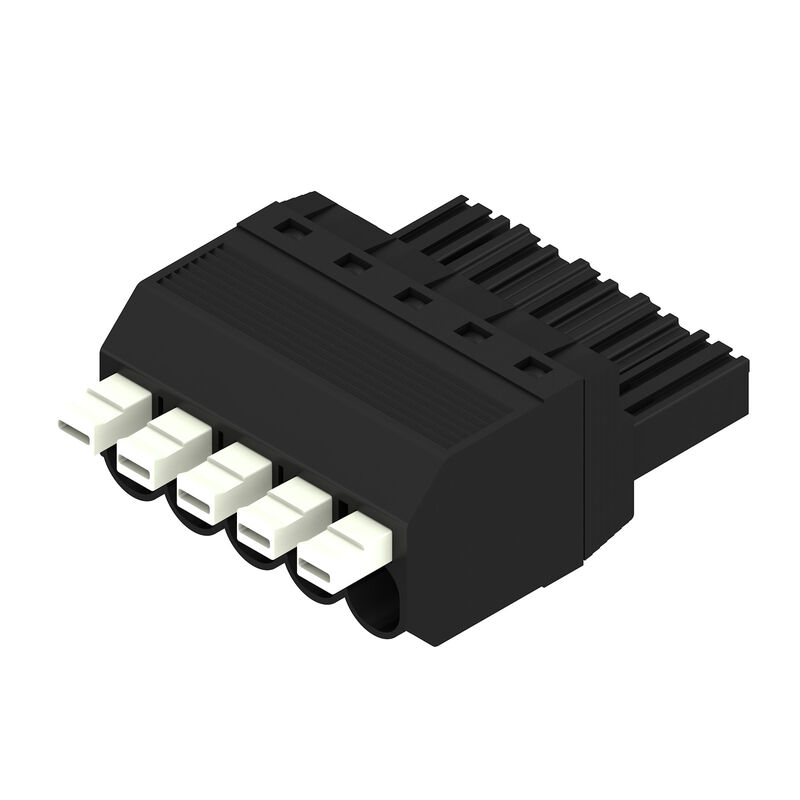

Produktillustration
BVFL 7.62HP/05/180 SN BK BX

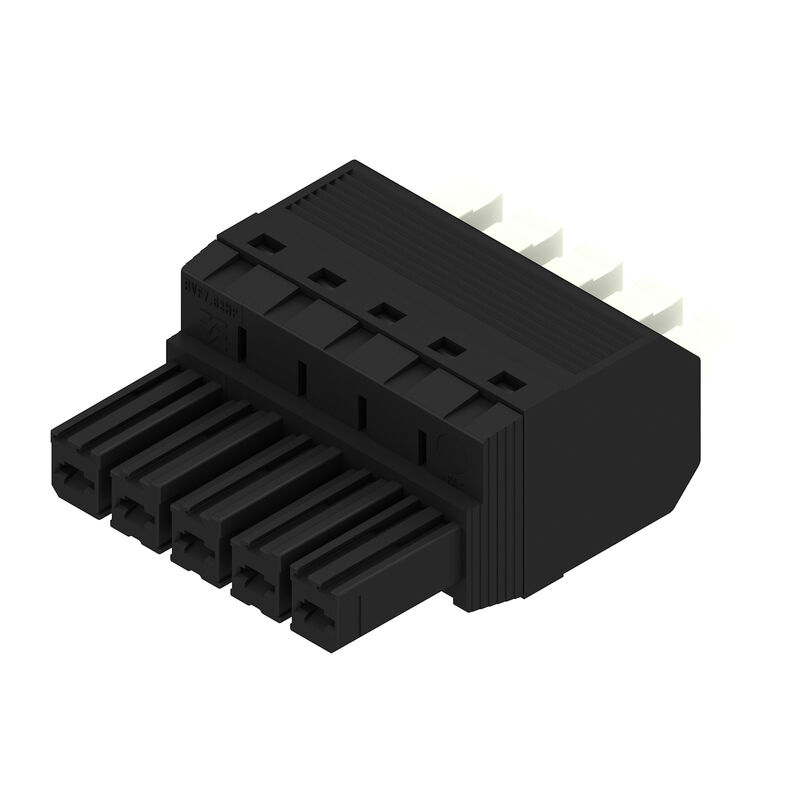

Produktillustration
BVFL 7.62HP/05/180 SN BK BX
Dimensional drawing
BVFL 7.62HP/05/180 SN BK BX
Graph
BVFL 7.62HP/05/180 SN BK BX
Graph
Installation without tools
Outlet direction: 90° und 180°
BVFL 7.62HP/05/180 SN BK BX
Graph
BVFL 7.62HP/05/180 SN BK BX
Produktfördel
Secure connection of small conductors
PUSH IN WIRE READY
BVFL 7.62HP/05/180 SN BK BX
Produktfördel
Installation without tools
Outlet direction: 90° und 180°

BVFL 7.62HP/05/180 SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 5, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 6 mm², Box

Produkt-ID 2548890000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 3 Motdelar 8 Använda produkter 4
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 5, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 6 mm², Box
Art.nr.
2548890000
Typ
BVFL 7.62HP/05/180 SN BK BX
GTIN (EAN)
4050118558562
Förp.
48 items
Produktparametrar
IEC: 1000 V / 41 A / 0.5 - 6 mm²
UL: 600 V / 39 A / AWG 24 - AWG 8
Förpackning
Box

Mått och vikter

Djup
52,1 mm
Byggdjup (tum)
2,051 inch
Höjd
20,6 mm
Bygghöjd (tum)
0,811 inch
Nettovikt
22,183 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Product family
OMNIMATE Power – serie BV/SV 7.62HP
Type of connection
Fältanslutning
Wire connection method
PUSH IN med manöverknapp
Delning i mm (P)
7,62 mm
Delning i tum (P)
0,3 "
Ledarutgångsriktning
180°
Antal poler
5
L1 i mm
30,48 mm
L1 in inches
1,2 "
Number of rows
1
Pin series quantity
1
Rated cross-section
6 mm²
Protezione da contatto accidentale DIN VDE 57 106
fingersäker
DIN VDE 0470에 따른 터치 안전 보호
IP 20
Skyddsklass
IP20
Volume resistance
4,50 mΩ
Může být kódováno
Ja
Avisoleringslängd
12 mm
Skruvmejselklinga
0,6 x 3,5
Stickcykler
25

Materialdata

Isoleringsmaterial
PA GF
Färgkod
svart
Färg manöverelement
vit
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
II
CTI (Comparative Tracking Index)
≥ 600
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Skiktstruktur för stiftkontakten
6...8 µm Sn glansig
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
−50 °C
Driftstemperatur, max
125 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
125 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,5 mm²
Anslutningsområde, max.
6 mm²
entrådig, min. H05(07) V-U
0,5 mm²
entrådig, max. H05(07) V-U
6 mm²
fintrådig, min. H05(07) V-K
0,5 mm²
fintrådig, max. H05(07) V-K
6 mm²
med AEH med krage DIN 46 228/4, min.
0,5 mm²
med ändhylsa med krage DIN 46 228/4, max.
6 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,5 mm²
med ändhylsa enligt DIN 46 228/1, max.
6 mm²
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      0409500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9025910000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        15 mm
    • Rekommenderad ändhylsa:
      9025930000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9004060000
    • Avisoleringslängd:
      • nominell:
        15 mm
    • Rekommenderad ändhylsa:
      9019140000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0186100000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019170000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      4 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0244100000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      9019200000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      6 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0191900000
    • Avisoleringslängd:
      • nominell:
        14 mm
    • Rekommenderad ändhylsa:
      0533500000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
41 A
Märkström, max. antal poler (Tu=20°C)
41 A
Märkström, min. antal poler (Tu=40°C)
41 A
Märkström, max. antal poler (Tu=40°C)
38 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
1 000 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
800 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
8 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
8 kV
Korttidströmhållfasthet
3 x 1s mit 420 A
Krypsträcka, min.
12,7 mm
Luftsträcka, min.
10,4 mm

Märkdata enligt CSA

Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Märkspänning (användargrupp D / CSA)
600 V
Märkström (användargrupp B / CSA)
33 A
Märkström (användargrupp C / CSA)
33 A
Märkström (användargrupp D / CSA)
5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Ledardiameter AWG, max.
AWG 8

Märkdata enligt UL 1059

Rated voltage (Use group B / UL 1059)
600 V
Tensión nominal (Use Group C / UL 1059)
600 V
Rated voltage (Use group D / UL 1059)
600 V
Courant nominal (groupe d'utilisation B / UL 1059)
39 A
Corrente nominale (Gruppo C / UL 1059)
39 A
Rated current (Use group D / UL 1059)
5 A
Wire cross-section, AWG, min.
AWG 24
Průřez vodiče, AWG, max.
AWG 8

Packaging

Förpackning
Box
VPE-längd
353 mm
VPE-bredd
136 mm
VPE height
61 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• AEH med plastkrage enligt DIN 46228/4
• AEH utan plastkrage enligt DIN 46228/1
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Ytterligare polkombinationer efter förfrågan
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
