CS1,6E14-12 SN I4,2
CS1,6E14-12 SN I4,2

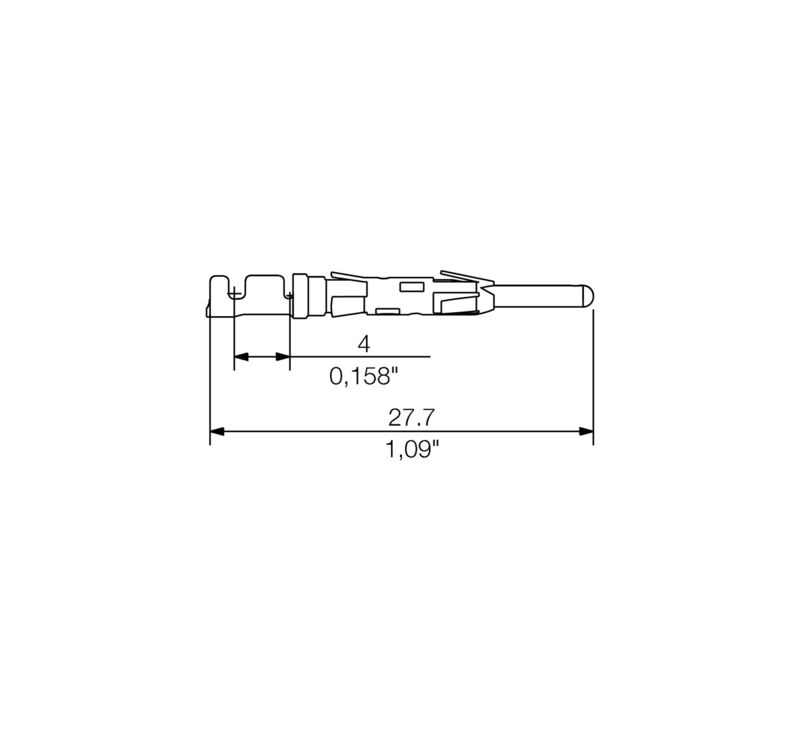

Dimensional drawing

CS1,6E14-12 SN I4,2

PCB plug-in connector, Crimp contact, Individual contact, Pin – standard, tinned, Max. clamping range : 2.5 mm²

Produkt-ID 1582310000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 3 Är tillbehör till 7 Använda produkter 25
Dopuszczenia General ordering data Dimensions and weights Environmental Product Compliance Системные параметры Material data Conductors suitable for connection Rated data acc. to IEC Packing Ważna informacja Klasyfikacje

Dopuszczenia

ROHS
Zgodny

General ordering data

Version
PCB plug-in connector, Crimp contact, Individual contact, Pin – standard, tinned, Max. clamping range : 2.5 mm²
Order No.
1582310000
Type
CS1,6E14-12 SN I4,2
GTIN (EAN)
4008190032975
Qty.
250 Штука
Продуктное отношение

Упаковка
Ящик

Dimensions and weights

Net weight
0,584 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Углеродный след продукта
  • Производственный цикл:
    0.02 kg CO2 eq.

Системные параметры

Wire connection method
Обжимное соединение
Conductor outlet direction
180°
Number of poles
1
Pin series quantity
1
Volume resistance
3.30 mΩ
Stripping length
4 mm

Material data

Contact material
Cu-alloy
Contact surface
tinned
Storage temperature, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
100 °C

Conductors suitable for connection

Clamping range, min.
15 mm²
Clamping range, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 14
Wire connection cross section AWG, max.
AWG 12
Stranded, min. H07V-R
1,5 mm²
многожильный, макс. H07V-R
2,5 mm²
Flexible, min. H05(07) V-K
1,5 mm²
Flexible, max. H05(07) V-K
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
0 mm²
Outer diameter of insulation, min.
2,8 mm
Outer diameter of insulation, max.
4,2 mm

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated impulse voltage for surge voltage class/ pollution degree III/2
0 kV

Packing

Packaging
Box
VPE length
98 mm
VPE width
90 mm
VPE height
39 mm

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Długie zestyki mogą być używane wraz ze standardowymi jako styki główne.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002943
    ETIM 9.0
    EC002943
    ETIM 10.0
    EC002943
    ECLASS 14.0
    27-46-04-03
    ECLASS 15.0
    27-46-04-03
