Tulajdonságok
Változat | Teljesítménymérés/kijelző 1 fázisú hálózathoz, CT-használat, impulzus kimenet,, Modbus RTU |
Rendelési szám | 7760051002 |
Típus | EM110-RTU-2P |
GTIN (EAN) | 6944169818189 |
Qty. | 1 Darab |

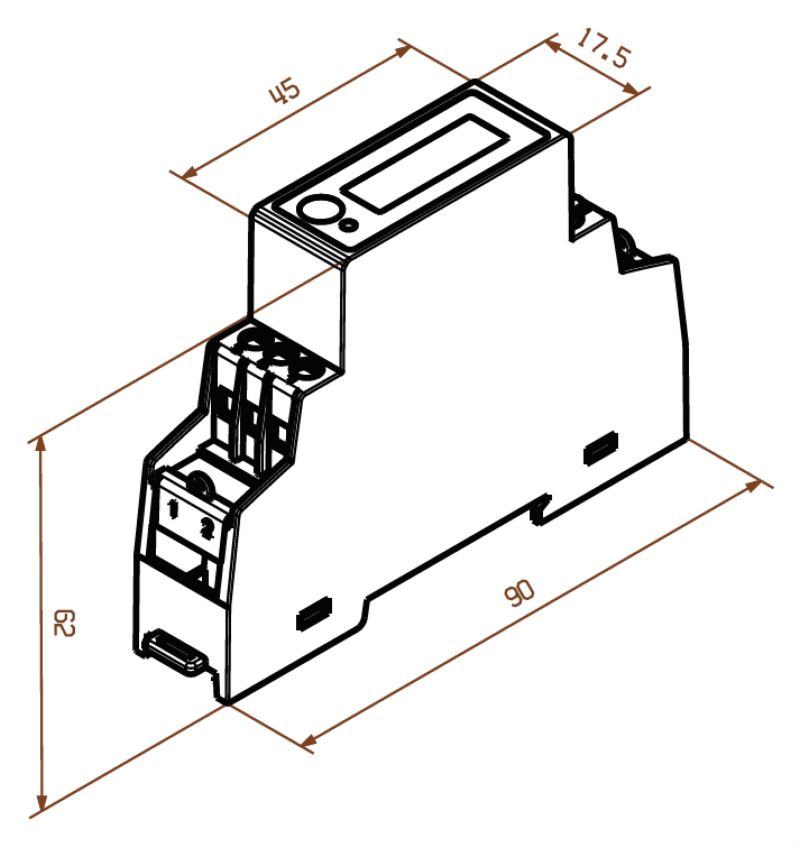

Mélység | 62 mm |
Mélység (coll) | 2,441 inch |
Magasság | 90 mm |
Magasság (coll) | 3,543 inch |
Szélesség | 17,5 mm |
Szélesség (coll) | 0,689 inch |
Nettó tömeg | 78 g |
Tárolási hőmérséklet | -40 °C...70 °C |
Üzemi hőmérséklet | -25 °C...55 °C |
Páratartalom | 0...95% (páralecsapódás nem megengedett ) |
RoHS megfelelőségi állapot | Megfelel |
REACH SVHC | No SVHC above 0.1 wt% |
AC bemeneti kábel csatlakozás | Csavaros csatlakozás |
Current-measuring channels | 1 |
Névleges áram | 1 A/5 A áramváltóval |
Árammérés pontossága | 0,5 % |
Feszültség típusa | AC |
Feszültségmérés pontossága | 0,5 % |
Frekvenciatartomány, max. | 60 Hz |
Frekvenciatartomány, min. | 50 Hz |
Kisfeszültségű hálózat | 1 phase 2 wire (L + N) |
Méréstartomány, feszültség L-N, AC (átalakító nélkül) | 176…276 V |
Címzés | 1 - 247 |
Kommunikáció | Kétirányú |
Paritás |
egyik sem
egyenletes páratlan |
Stopbitek |
1
2 |
Átviteli sebesség | ≤ 9600 Bd |
Interfész | RS485 |
Protokoll | Modbus RTU |
Input type |
1 fázis AC (L1, N)
Az áramváltó másodlagos oldala, 0–1 A vagy 0–5 A |
Number of pulse outputs | 2 |
Update interval register | 100 ms |
Szoftver | EM konfigurációs eszközök |
Felszerelés típusa | DIN sín |
Kijelzési érték |
Feszültség
áram mért értéke Látszólagos teljesítmény Meddő teljesítmény Teljesítménytényező Frekvencia Aktív teljesítményigény importálás / exportálás Aktív energia teljes importálása / exportálása Reaktív energia teljes importálása / exportálása Rendszer teljes teljesítményigénye |
Kijelző | LCD |
Measurement accuracy |
1. osztály (IEC 62053-21)
B osztály (EN 50470-3) 0.5% in relation to final value (U / I) |
Névleges áram | 1 A/5 A áramváltóval |
Szennyezés súlyossága | 2 |
Teljesítménytényező bemenet | 1 % |
Változat |
Teljesítménymérés/kijelző 1 fázisú hálózathoz
CT-használat impulzus kimenet, Modbus RTU |
Védelmi osztály |
IP20
Előlap: IP51 |
Méréstartomány, feszültség L-N, AC (átalakító nélkül) | 176…276 V |
Túlfeszültség kategória | II |
Sampling frequency 50/60 Hz | 3,2 kHz |
Continuous measurements | Igen |
Measurement result per second | 100 ms |
Current-measuring channels | 1 |
Feszültségmérés pontossága | 0,5 % |
Árammérés pontossága | 0,5 % |
Aktív energia mérési pontossága (kWh, …/5 A) |
1. osztály (IEC 62053-21)
B osztály (EN 50470-3) |
Lökőfeszültség | 6 kV (1,2/50 µs) |
Szennyezés súlyossága | 2 |
Szigetelés feszültség bemenet vagy kimenet/tápellátás | 4 kVeff / 1 min. |
Túlfeszültség kategória | II |
Csupaszolási hossz | 7 mm |
Csatlakozás típusa | Csavaros csatlakozás |
Meghúzási nyomaték | 1,3 Nm |
Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
Vezeték csatlakozás keresztmetszet, finomsodratú, két rögzíthető vezeték, min. | 0,5 mm² |
vezetékkeresztmetszet, finomsodratú, két rögzíthető vezeték, max. | 2,5 mm² |
Approval/Certificate/Document of Conformity | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_246620) |
Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_302142) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760051002) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760051002) |
Software |
[EM configuration tools](https://mdcop.weidmueller.com/mediadelivery/asset/900_224560)
[Device description -- Device description -- MODBUS address list](https://mdcop.weidmueller.com/mediadelivery/asset/900_246621) |
User Documentation |
[Manual EM configuration tools Chinese](https://mdcop.weidmueller.com/mediadelivery/asset/900_224564)
[Manual EM configuration tools English](https://mdcop.weidmueller.com/mediadelivery/asset/900_224565) [Manual EM110 Chinese](https://mdcop.weidmueller.com/mediadelivery/asset/900_224566) [Manual EM110 English](https://mdcop.weidmueller.com/mediadelivery/asset/900_224567) |
Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002301 |
ETIM 7.0 | EC002301 |
ETIM 8.0 | EC002301 |
ETIM 9.0 | EC002301 |
ECLASS 9.0 | 27-14-23-30 |
ECLASS 9,1 | 27-21-03-01 |
ECLASS 10.0 | 27-14-23-30 |
ECLASS 11.0 | 27-14-23-30 |
ECLASS 12.0 | 27-14-23-30 |
ECLASS 13.0 | 27-14-23-30 |
ECLASS 14.0 | 27-14-23-30 |
Jóváhagyások | ![CE](/picture/CE.gif) |
ROHS | Megfelel |
