Tulajdonságok
| Változat | NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, Raszter mm-ben (P): 1.27 mm, Pólusszám: 50, Doboz |
| Rendelési szám | 2827250000 |

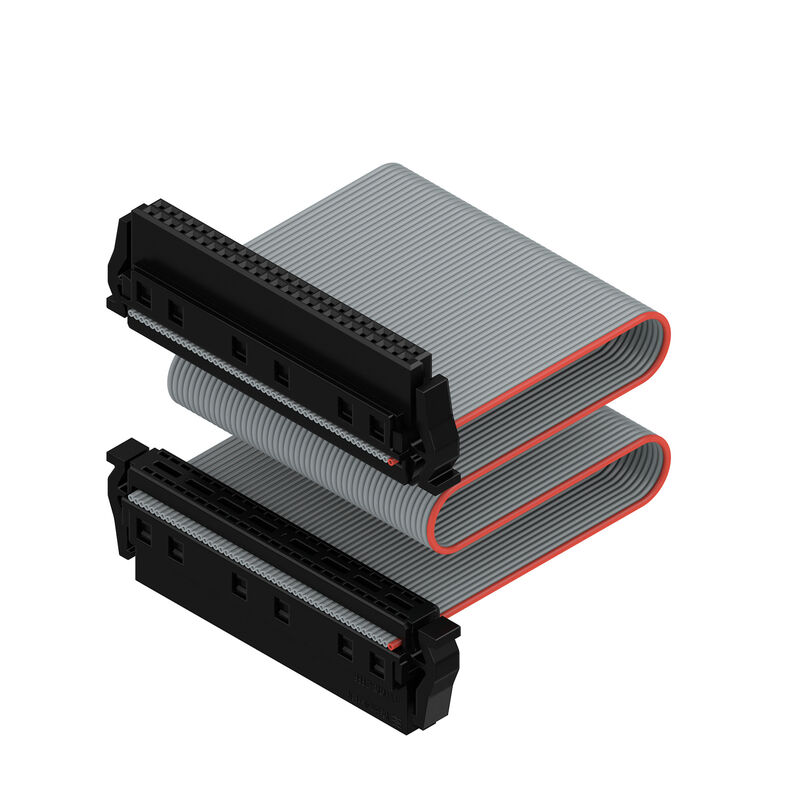

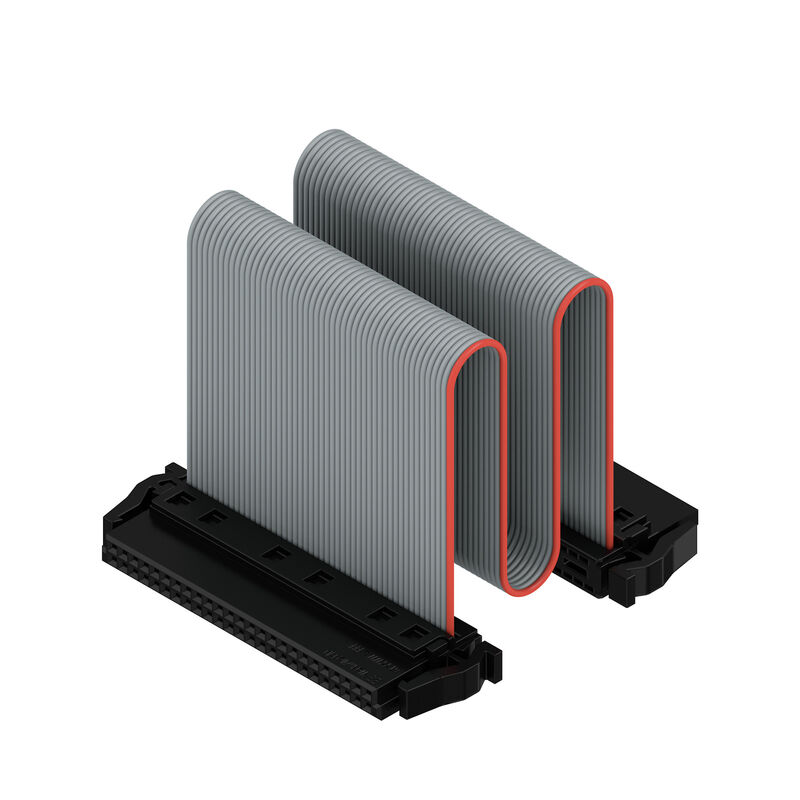

| Típus | FC20 PN/50A S1 B BX |
| GTIN (EAN) | 4064675363859 |
| Qty. | 10 Darab |
| Termékadatok |
IEC: / 1.9 A UL: |
| Csomagolás | Doboz |
| Hossz | 12,2 mm |
| Hossz, inch | 0,48 inch |
| Nettó tömeg | 14,2 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE Signal - NYÁK-NYÁK között |
| Csatlakozás típusa | IDC-csupaszolás nélküli csatlakozás |
| Vezetékcsatlakozás-technika | IDC-sorkapocs |
| Kábelhossz | 200 mm |
| Raszter mm-ben (P) | 1,27 mm |
| Raszter inch-ben (P) | 0,05 " |
| Vezeték kimeneti irány | 90°/270° |
| Pólusszám | 50 |
| Sorok száma | 2 |
| Érintkezősorok száma | 2 |
| Védelmi osztály | IP20 |
| Térfogati ellenállás | <25 mΩ |
| Dugaszolási ciklusok | 500 |
| Dugaszolási erő/pólus, max. | 0,6 N |
| Húzóerő / pólus, max. | 0,6 N |
| Szigetelőanyag | LCP |
| Szín | szürke |
| Színskála (hasonló) | RAL 7035 |
| Szigetelés erőssége | ≥ 20 MΩ |
| Moisture Level (MSL) | 1 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező alapanyaga | Rézötvözet |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | Ni/Au |
| Dugaszolható csatlakozás rétegszerkezete | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -20 °C |
| Üzemi hőmérséklet, max. | 105 °C |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 30/1, 30/7 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 30/1, 30/7 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 1,9 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 1,65 A |
| Hézag, min. | 0,4 mm |
| Kúszóút, min. | 0,4 mm |
| Csomagolás | Doboz |
| VPE hosszúság | 155 mm |
| VPE szélesség | 64 mm |
| VPE magasság | 38 mm |
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305063) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2827250000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9,1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Megfelel |
