Свойства

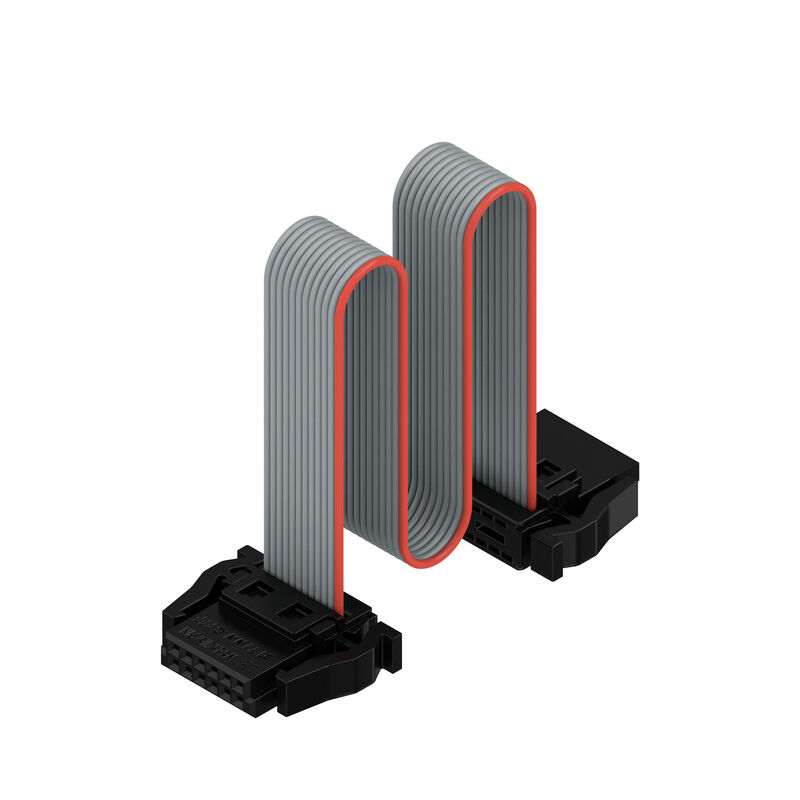

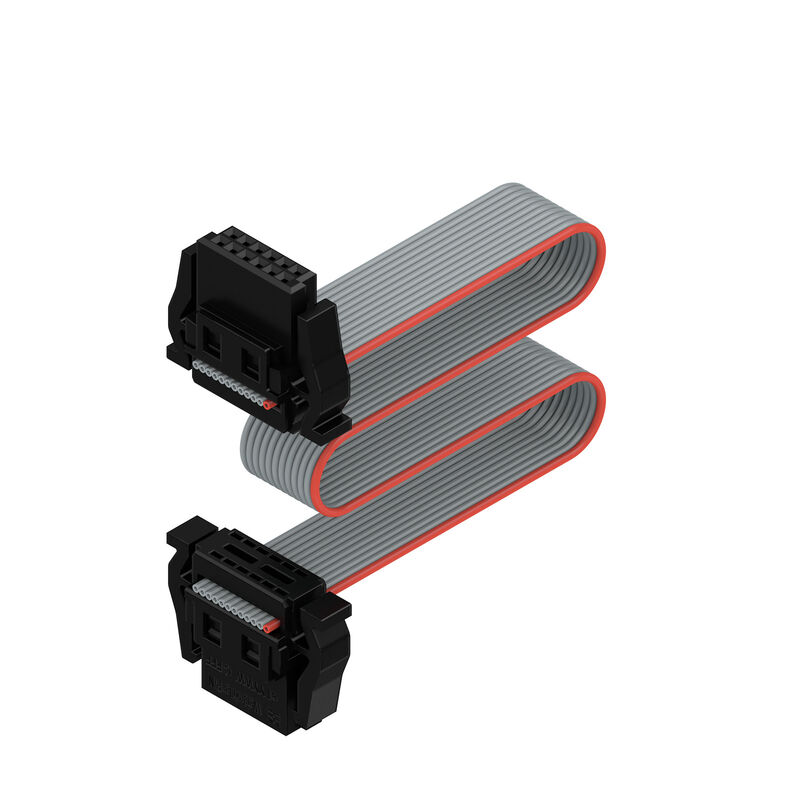

Версия | Штекерный соединитель печатной платы, Гнездовой разъем, Шаг в мм (P): 1.27 mm, Количество полюсов: 12, Ящик |
Заказ № | 2826920000 |
Тип | FC20 TN/12A S1 B BX |
GTIN (EAN) | 4064675363521 |
Кол. | 10 Штука |
Продуктное отношение |
IEC: / 1.9 A UL: |
Упаковка | Ящик |
Масса нетто | 4,48 g |
Состояние соответствия RoHS | Соответствует без исключения |
REACH SVHC | No SVHC above 0.1 wt% |
Серия изделия | OMNIMATE Signal – Плата-плата |
Вид соединения | Соединение путем прорезания изоляции (IDC) |
Метод проводного соединения | Клемма с соединением путем прорезания изоляции |
Длина кабеля | 200 mm |
Шаг в мм (P) | 1,27 mm |
Шаг в дюймах (P) | 0,05 " |
Направление вывода кабеля | 90°/270° |
Количество полюсов | 12 |
Количество рядов | 2 |
Количество полюсных рядов | 2 |
Вид защиты | IP20 |
Объемное сопротивление | <25 mΩ |
Циклы коммутации | 500 |
Усилие вставки на полюс, макс. | 0,6 N |
Усилие вытягивания на полюс, макс. | 0,6 N |
Изоляционный материал | LCP |
Цветовой код | серый |
Таблица цветов (аналогич.) | RAL 7035 |
Прочность изоляции | ≥ 20 MΩ |
Moisture Level (MSL) | 1 |
Класс пожаростойкости UL 94 | V-0 |
Основной материал контактов | Сплав медный |
Материал контакта | Сплав меди |
Поверхность контакта | Ni/Au |
Структура слоев штепсельного контакта | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
Температура хранения, мин. | -40 °C |
Температура хранения, макс. | 70 °C |
Рабочая температура, мин. | -40 °C |
Рабочая температура, макс. | 125 °C |
Поперечное сечение подключаемого провода AWG, мин. | AWG 30/1, 30/7 |
Поперечное сечение подключаемого провода AWG, макс. | AWG 30/1, 30/7 |
Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 1,9 A |
Зазор, мин. | 0,4 mm |
Расстояние утечки, мин. | 0,4 mm |
Упаковка | Ящик |
Длина VPE | 155 mm |
VPE с | 64 mm |
Высота VPE | 38 mm |
Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_256325) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2826920000) |
Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002599 |
ETIM 7.0 | EC002599 |
ETIM 8.0 | EC002599 |
ETIM 9.0 | EC002599 |
ECLASS 9.0 | 27-06-03-08 |
ECLASS 9.1 | 27-06-03-08 |
ECLASS 10.0 | 27-06-03-08 |
ECLASS 11.0 | 27-06-03-08 |
ECLASS 12.0 | 27-06-03-08 |
ECLASS 13.0 | 27-06-03-08 |
ECLASS 14.0 | 27-06-03-08 |
ROHS | Соответствовать |
