Tulajdonságok

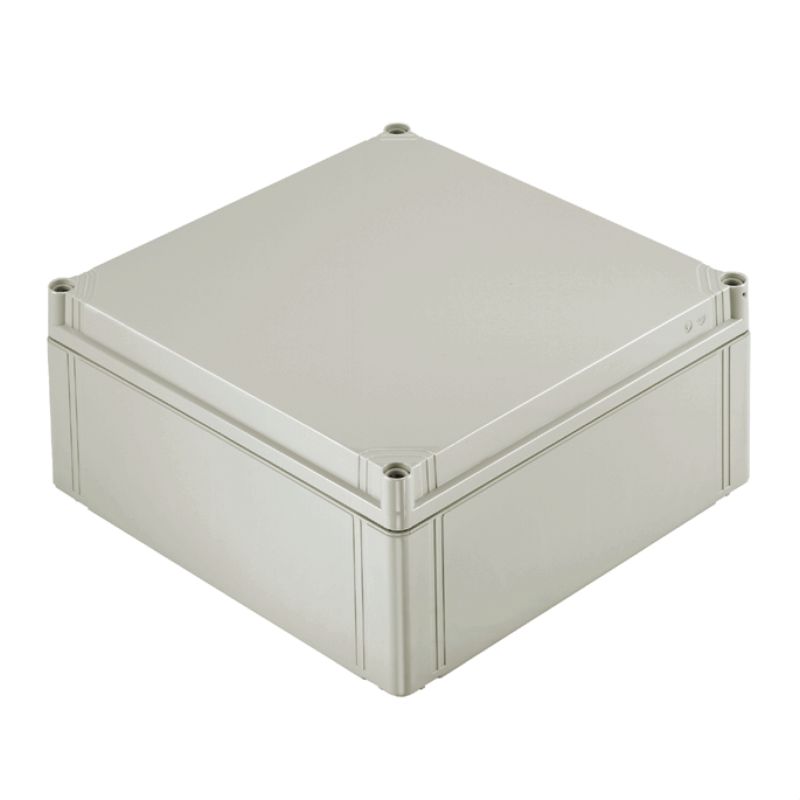

| Változat | FPC (polycarbonate empty enclosure), Üres ház, Magasság: 300 mm, Szélesség: 300 mm, Mélység: 132 mm, Anyag: Polikarbonát, kezeletlen, Világosszürke |
| Rendelési szám | 9535750000 |
| Típus | FPC 30/30/13 7035 |
| GTIN (EAN) | 4032248009855 |
| Qty. | 1 Darab |
| Mélység | 132 mm |
| Mélység (coll) | 5,197 inch |
| Magasság | 300 mm |
| Magasság (coll) | 11,811 inch |
| Szélesség | 300 mm |
| Szélesség (coll) | 11,811 inch |
| Nettó tömeg | 2 085 g |
| Üzemi hőmérséklet | -50 °C...130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 38 |
| M16 | 21 |
| M20 | 12 |
| M25 | 8 |
| M32 | 3 |
| M40 | 3 |
| M50 | 2 |
| M63 | 2 |
| M12 | 38 |
| M16 | 21 |
| M20 | 12 |
| M25 | 8 |
| M32 | 3 |
| M40 | 3 |
| M50 | 2 |
| M63 | 2 |
| Megfelelőségi nyilatkozat száma (DoC LVD) | DE PS2420 220224 003ISS00 |
| Aljzatperem | Nem |
| Anyag | Polikarbonát |
| Anyagvastagság | 3,5 mm |
| Fedél | Igen |
| Fedél kiegészítő | 4 poliamid kereszthornyos csavarhúzó |
| Fedélcsavarok nyomatéka | 0,8 Nm |
| Fedélcsavarok száma | 4 |
| Felhasználási területek |
Építési rendszerek és technológia
Közlekedéstechnika Csomagolóipar Gépgyártás |
| Felületi minőség | kezeletlen |
| Ház kiegészítő | 7,5 mm furatok |
| Integrált rögzítést | az önmetsző csavaroknak köszönhetően |
| Szerelőnyílás: magasság | 296,5 mm |
| Szerelőnyílás: szélesség | 296,5 mm |
| Tömítés anyaga | Poliuretán |
| Védelmi osztály |
IP66
IP67 |
| Ütésállóság | IK08 |
| Üzemi hőmérséklet, max. | 130 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| WDU 10 / ZDU 10 | 1x20 |
| WDU 16 / ZDU 16 | 1x17 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x40 |
| WDU 35 / ZDU 35 | 1x12 |
| WDU 4 / ZDU 4 | 1x33 |
| WDU 6 / ZDU 6 | 1x25 |
| WDU 10 / ZDU 10 | 2x20 |
| WDU 16 / ZDU 16 | 2x17 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x40 |
| WDU 35 / ZDU 35 | 2x12 |
| WDU 4 / ZDU 4 | 2x33 |
| WDU 6 / ZDU 6 | 2x25 |
| Approval/Certificate/Document of Conformity | [DoC Declaration of Conformity LVD - FPC Empty Enclosures - DE PS2420 220224 003ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_320145) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_76948) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9535750000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9535750000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9,1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | Megfelel |
Tartozékok
-
Cikkszám:1868570000Csomagolási egység:10 Darab
DAE (szellőzőelem), Kiegyenlítő elem, egyenes, M 12, 10 mm, IP66, IP68, IP69K, Poliamid 6
-
Cikkszám:1868550000Csomagolási egység:10 Darab
DAE (szellőzőelem), Kiegyenlítő elem, egyenes, M 12, 10 mm, IP66, IP68, IP69K, nemesacél 1.4305 (303)
-
Cikkszám:1283440000Csomagolási egység:1 Darab
Klippon POK (polyester empty enclosure), Földelő tőcsavar, Egyéb, Magasság: 21 mm, Szélesség: 21 mm, Mélység: 48.7 mm, Anyag: Nemesacél 1.4404 (316 L)
-
Cikkszám:1283430000Csomagolási egység:1 Darab
Klippon POK (polyester empty enclosure), Földelő tőcsavar, Egyéb, Magasság: 12.3 mm, Szélesség: 12.3 mm, Mélység: 42 mm, Anyag: Nemesacél 1.4404 (316 L)
-
Cikkszám:8000037559Csomagolási egység:20 Darab
Sín, TS 35, TS 35 x 7,5, Szélesség: 265 mm, aljzattal, foglalat nélkül, Acél, galvanizált, krómozott
-
Cikkszám:8000037561Csomagolási egység:20 Darab
Sín, TS 35, TS 35 x 7,5, Szélesség: 265 mm, aljzattal, foglalat nélkül, Acél, galvanizált, krómozott
-
Cikkszám:1277220000Csomagolási egység:1 Darab
Klippon POK (polyester empty enclosure), Földelő tőcsavar, Egyéb, Magasság: 21 mm, Szélesség: 21 mm, Mélység: 48.7 mm, Anyag: Sárgaréz
-
Cikkszám:9535950000Csomagolási egység:1 Darab
FPC (polycarbonate empty enclosure), Rögzítőlemez, Rögzítőlemez, Magasság: 260 mm, Szélesség: 260 mm, Mélység: 1.5 mm, Anyag: Lemezacél, galvanizált, ezüst
-
Cikkszám:9535990000Csomagolási egység:1 Darab
FPC (polycarbonate empty enclosure), Külső csatlakozó, Zsanér, Magasság: 40 mm, Szélesség: 50 mm, Mélység: 16.5 mm, Anyag: Műanyag, Világosszürke
-
Cikkszám:9536040000Csomagolási egység:1 Darab
FPC (polycarbonate empty enclosure), Rögzítőláb, Rögzítőfülek, Magasság: 40 mm, Szélesség: 19 mm, Mélység: 35.5 mm, Anyag: Poliamid, Világosszürke
-
Cikkszám:1277250000Csomagolási egység:1 Darab
Klippon POK (polyester empty enclosure), Földelő tőcsavar, Egyéb, Magasság: 12.3 mm, Szélesség: 12.3 mm, Mélység: 42 mm, Anyag: Sárgaréz
