IE-C5DB4RE0025MCSMCS-E
IE-C5DB4RE0025MCSMCS-E
Dimensioned drawing
Male, straight
IE-C5DB4RE0025MCSMCS-E
Dimensioned drawing
IE-C5DB4RE0025MCSMCS-E
Wiring
IE-C5DB4RE0025MCSMCS-E
Detailed drawing

IE-C5DB4RE0025MCSMCS-E

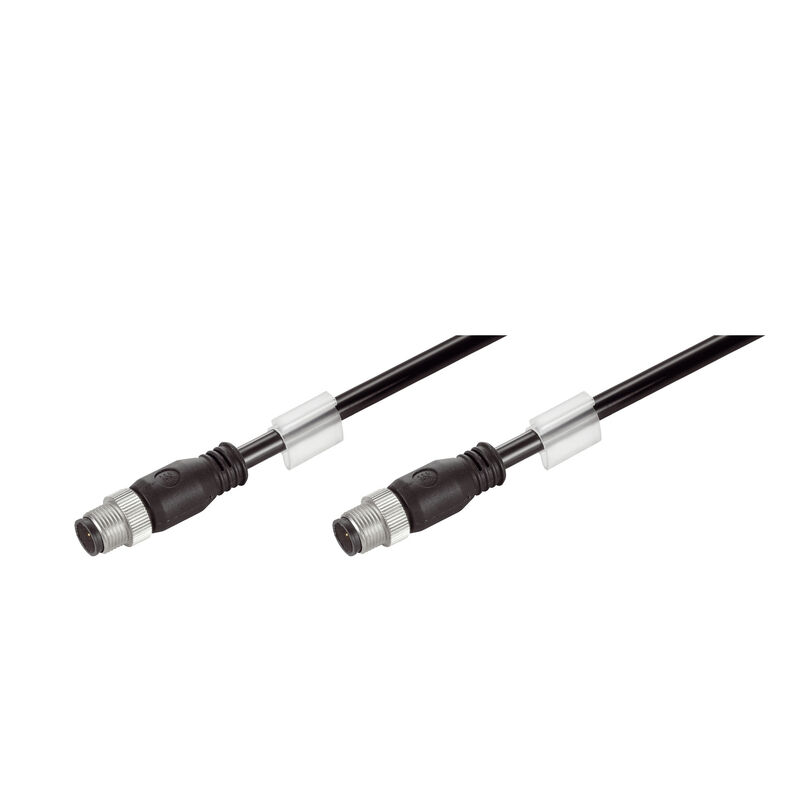

Systemkabel, M12 D-kod – IP 67 hane rak, M12 D-kod – IP 67 hane rak, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), Radox GKW S, 2.5 m

Produkt-ID 1010850025
Ladda ner datablad Mühendislik desteği Ürün İndirmleri
Akcesoria 6 Produkty pokrewne 15
Approvals Allmänna beställningsdata Dimensions and weights Temperaturer Miljööverenstämmelse för produkt Kábelszabványok Kábel szerkezet Kábel elektromos tulajdonságai Kábel mechanikai jellemzői és anyagjellemzői Plug, left Plug, right Classifications

Approvals

ROHS
Conform

Allmänna beställningsdata

Version
Systemkabel, M12 D-kod – IP 67 hane rak, M12 D-kod – IP 67 hane rak, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), Radox GKW S, 2.5 m
Référence
1010850025
Type
IE-C5DB4RE0025MCSMCS-E
GTIN (EAN)
4050118350814
Qté.
1 adet

Dimensions and weights

Longueur
2,5 m
Length (inches)
98,425 inch
Net weight
223 g

Temperaturer

Température de stockage
-40 °C...90 °C
Température de fonctionnement
-40 °C...90 °C
Température de pose
-25 °C...90 °C

Miljööverenstämmelse för produkt

Statut de conformité RoHS
Kompatibel med undantag
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kábelszabványok

Contenu en farine
According to EN 60684-2 Section 45.2
Contenu en hydrogènes halogénés
According to EN-50267-2-1
According to IEC 60754-1
Corrosivité par les gaz d'incendie
to IEC 60754-2
Câble de contrôle et de données métallique multibrin
According to EN50288-2-2
Densité de fumée
According to BS 6853 Appendix D
in accordance with EN 50268-2
According to IEC 61034-2
Gaz nocifs
BS 6853 부록 B 준수
Ignifugeage dans les véhicules sur rails
DIN 5510-2 화재 안전 레벨 1,2,3,4 준수
BS 6853 준수
EN50288-2-2 준수
According to EN 45545, HL1 - HL3
Propagation verticale des flammes aux faisceaux de câbles
zgodnie z BS4066-3
DIN EN 50266-2-5
zgodnie z IEC 60332-3-25 D
Tenue au feu des bus
По стандарту ISO 6722-1 5.22 (UN ECE-R 118.01)

Kábel szerkezet

Blindage
SF/UTP
Brins
7
Couleur de la gaine
fekete
Diamètre de l#92isolation
1,95 mm
Diamètre de la gaine, max.
7,55 mm
Diamètre de la gaine, min.
6,95 mm
Matériau de la gaine
Radox GKW S
Section
2*2*AWG 22/7 - 2*2*0,36 mm²

Kábel elektromos tulajdonságai

Catégorie
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)

Kábel mechanikai jellemzői és anyagjellemzői

Corrosivité par les gaz d'incendie
to IEC 60754-2
Densité de fumée
secondo BS 6853 Allegato D
A norma EN 50268-2
secondo IEC 61034-2
Halogène
무할로겐, IEC 60754-2 규격
Rayon de courbure min, multiple
6 *średnica
Résistance à la flamme
zgodnie z wymaganiami IEC 60332-1-2
Tenue aux frottements
mycket bra
Tenue aux huiles
enligt EN 50306-3

Plug, left

Prise de raccordement à gauche
M12, D-coded, IP67, male contact, straight, plug, Plastic, shielded

Plug, right

Prise de raccordement à droite
M12, D-coded, IP67, male contact, straight, plug, Plastic, shielded

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
