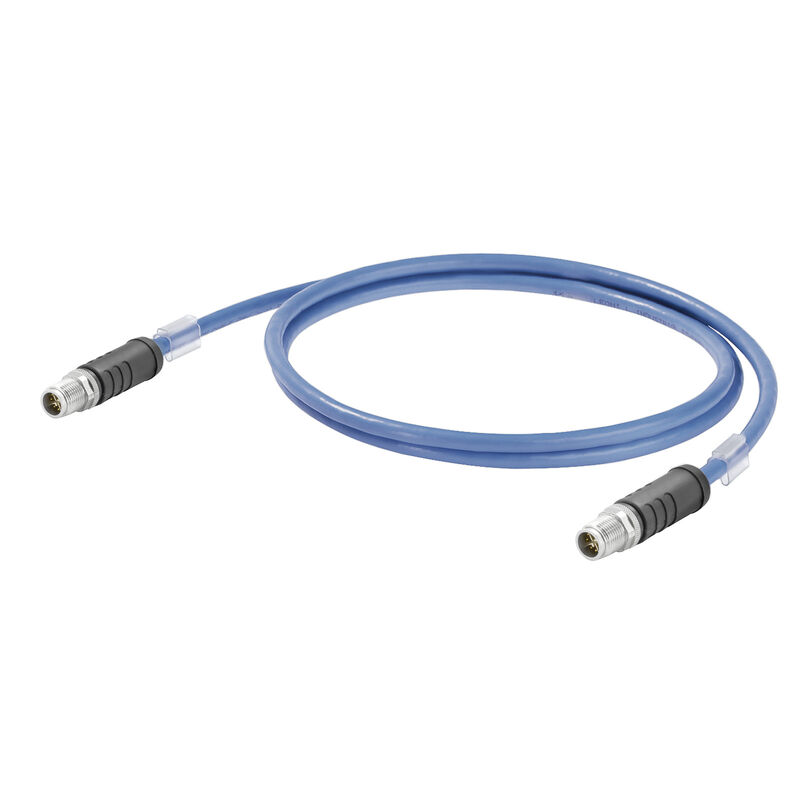

IE-C6GB8RB0210XCSXCS-E
IE-C6GB8RB0210XCSXCS-E
Cablaggio
IE-C6GB8RB0210XCSXCS-E
Schema dei poli

IE-C6GB8RB0210XCSXCS-E

Kabel systemowy, M12 typ X IP 67 kołek prosty, M12 typ X IP 67 kołek prosty, Cat.6A / Class EA (ISO/IEC 11801 2010), Radox EM 104, 21 m

N. articolo 2464200210
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 Prodotti correlati 14
Omologazioni Ogólne dane zamówieniowe Dimensioni e pesi Temperature Zgodność produktu z wymogami środowiska naturalnego Standard specifici per cavo Elektrické vlastnosti Standard generali Struttura del cavo Proprietà elettriche cavo Proprietà meccaniche e del materiale dei cavi Plug, left Conector derecho Klassificeringar

Omologazioni

ROHS
Conforme

Ogólne dane zamówieniowe

Versione
Kabel systemowy, M12 typ X IP 67 kołek prosty, M12 typ X IP 67 kołek prosty, Cat.6A / Class EA (ISO/IEC 11801 2010), Radox EM 104, 21 m
N. d’ordine
2464200210
Tipo
IE-C6GB8RB0210XCSXCS-E
GTIN (EAN)
4050118478914
CPZ
1 Pezzo

Dimensioni e pesi

Lunghezza
21 m
Lunghezza (pollici)
826,772 inch
Peso netto
0,001 g

Temperature

Temperatura d'esercizio
-30 °C...70 °C

Zgodność produktu z wymogami środowiska naturalnego

Stato conformità RoHS
Zgodne, z wyłączeniem
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standard specifici per cavo

Cavi dati e di controllo multifilo in metallo
DIN EN 50288-4-2
Contenuto di alogeni
secondo EN-50267-2-1
Contenuto di Flour
secondo EN 60684-2 par. 45.2
Corrosività dei gas infiammabili
secondo IEC 60754-2
Densità dei fumi
secondo BS 6853 Allegato D
secondo IEC 61034-2
Secondo UL1685, 12 (FT4 exp.)
Gas nocivi
secondo BS 6853 Allegato B
Propagazione di fiamma verticale ai fasci di cavi
EN 50305
EN 60332-3-25
Secondo NF C32-070, 2.2
Secondo UL1685, 12 (FT4 exp.)
A norma EN 50266
Protezione antincendio in vagoni
According to EN 45545, HL1 - HL3
Secondo DIN 5510 1-4
Secondo NF F16-101, A1, A2, B
According to UNI CEI 11170, LR1-LR4
NFPA 130
Secondo BS 6853, GM/RT 2130, la,lb, II

Elektrické vlastnosti

Resistenza d'isolamento
≥ 100 MΩ
Tensione d'esercizio
50 V

Standard generali

Connettori a norma
IEC 61076-2-109

Struttura del cavo

Codifica a colori
bianco / arancione
arancione
bianco / verde
verde
bianco / marrone
marrone
bianco / blu
blu
Colore della guaina
blu
Diametro guaina, max.
8,6 mm
Diametro guaina, min.
7,6 mm
Diametro isolamento
1,35 mm
Isolamento
PE
Materiale dei cavi
Conduttore semirigido in rame stagnato
Materiale rivestimento
Radox EM 104
quantità di fili
8
Schermatura
S/FTP
Sezione
4*2*AWG24/7 - 4*2*0.2 mm²
Sezione di collegamento cavo AWG, max.
AWG 24
Trefoli
7

Proprietà elettriche cavo

Categoria
Cat.6A / Class EA (ISO/IEC 11801 2010)
Resistenza d'isolamento
≥ 100 MΩ
Tensione d'esercizio
50 V
Velocità di trasmissione
10 Gb/s

Proprietà meccaniche e del materiale dei cavi

Alogeni
No
Corrosività dei gas infiammabili
secondo IEC 60754-2
Densità dei fumi
secondo BS 6853 Allegato D
secondo IEC 61034-2
Secondo UL1685, 12 (FT4 exp.)
Raggio di curvatura min, ripetuto
4 x diametro cavo
Resistenza agli olii
in accordance with EN 50264-1 or EN 50306-1
Resistenza all'abrasione
molto buona
Resistenza alla fiamma
in accordance with IEC 60332-1-2
Podle NF C32-070, 2.1
NFPA 130

Plug, left

Spina di collegamento a sinistra
M12, X-coded, Number of poles: 8, IP67, male contact, straight, plug, Plastic, shielded

Conector derecho

Spina di collegamento a destra
M12, Codificación X, Número de polos: 8, IP67, contacto macho, recto, conector, Plástico, con apantallamiento

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
