Tulajdonságok
| Változat | PROFINET vörösréz kábeles jelismétlő, FreeCon, IP65 |
| Rendelési szám | 2581810000 |
| Típus | IE-CDR-V14MRJ/VAPM-C |
| GTIN (EAN) | 4050118590869 |
| Qty. | 1 Darab |

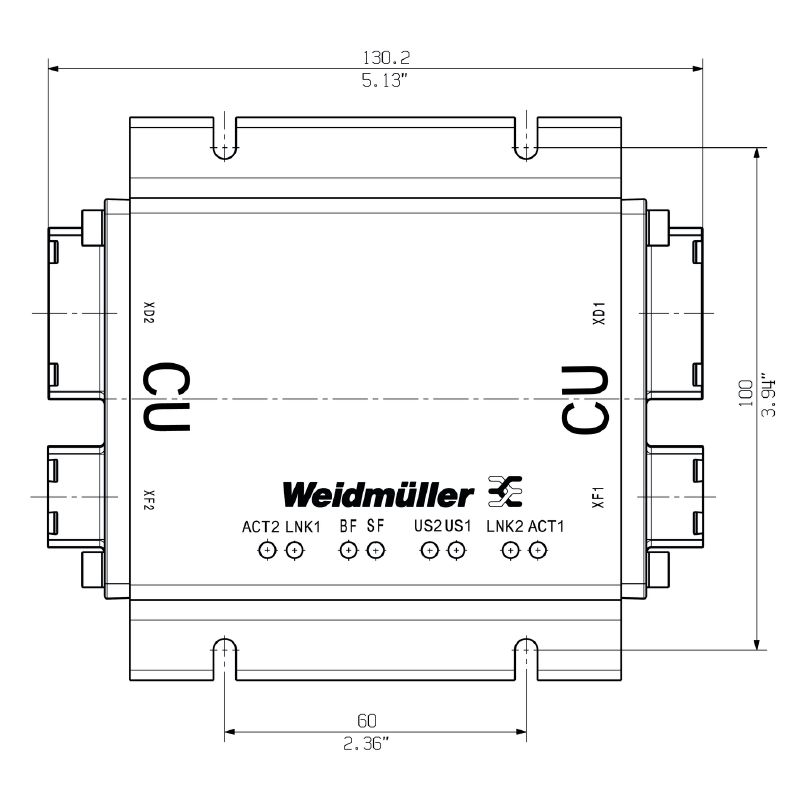

| Mélység | 53 mm |
| Mélység (coll) | 2,087 inch |
| Szélesség | 100 mm |
| Szélesség (coll) | 3,937 inch |
| Hossz | 130,4 mm |
| Hossz, inch | 5,134 inch |
| Nettó tömeg | 661,8 g |
| Üzemi hőmérséklet | -20 °C...55 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Adatinterfész | PROFINET PushPull RJ45 (V14) |
| Felszerelés típusa | 4 csavar |
| Ház fő anyaga |
Alumínium profil
Cink betét, galvanizált fedél |
| Tápcsatlakozó | PROFINET PushPull Power |
| UL 94 éghetőségi osztály | V-0 |
| Védelmi osztály | IP65 |
| LED-kijelző |
ACT1: activity Port1
ACT2: activity Port2 SF: általános hiba BF: gyűjtősín hiba US1: feszültség 1 (elektronika) US2: feszültség 2 LNK1: Port aktív LNK2: Port aktív |
| Protokoll | PROFINET IRT |
| Áramfelvétel | 100 mA |
| Átviteli sebesség | 100 MBit/s |
| Üzemi feszültség | 24 V |
| Üzemi feszültség tartomány | 18…30 V DC |
| Csatlakozó, standard | IEC 61076-3-117 Var. 14 |
| Hálózat szabvány |
IEC 61158
IEC 61784 |
| PROFINET specification | Conformance Class C acc. V2.3 |
| Tanúsítvány száma (cULus) | E141197 |
| Approval/Certificate/Document of Conformity | [Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_86935) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96051) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2581810000) |
| Product Change Notification |
[FreeCon Active Repeater](https://mdcop.weidmueller.com/mediadelivery/asset/900_86630)
[FreeCon Active Repeater](https://mdcop.weidmueller.com/mediadelivery/asset/900_86631) [Technical change to FreeCon Active Cu Repeater](https://mdcop.weidmueller.com/mediadelivery/asset/900_300298) [Technische Änderung zu FreeCon Active CU Repeater](https://mdcop.weidmueller.com/mediadelivery/asset/900_300299) |
| Software |
[Runtime Software -- CFG configurator - Weidmueller_FreeCon](https://mdcop.weidmueller.com/mediadelivery/asset/900_58437)
[Device description -- GSDML-V2.35 COP](https://mdcop.weidmueller.com/mediadelivery/asset/900_80480) [Firmware -- Firmware ABCC COP](https://mdcop.weidmueller.com/mediadelivery/asset/900_86936) |
| User Documentation |
[Handbuch_FreeCon_Active_V1_0_de](https://mdcop.weidmueller.com/mediadelivery/asset/900_77728)
[Handbuch_FreeCon_Active_V1_0_en](https://mdcop.weidmueller.com/mediadelivery/asset/900_86269) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000732 |
| ETIM 7.0 | EC000732 |
| ETIM 8.0 | EC000732 |
| ETIM 9.0 | EC000732 |
| ECLASS 9.0 | 19-17-02-06 |
| ECLASS 9,1 | 19-17-01-25 |
| ECLASS 10.0 | 19-17-02-06 |
| ECLASS 11.0 | 19-17-02-06 |
| ECLASS 12.0 | 19-17-02-06 |
| ECLASS 13.0 | 19-17-02-06 |
| ECLASS 14.0 | 19-17-02-06 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E141197 |
